EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

(a) Mueva la palanca de cambios hasta N.

(b) Desenganche la garra y separe el subconjunto de la cubierta del bisel del orificio de cambio como se muestra en la ilustración.

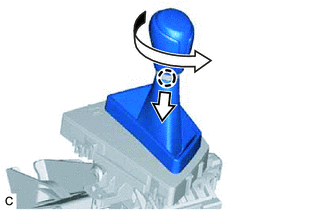

(c) Gire el subconjunto de la perilla de la palanca de cambios en el sentido contrario a las agujas del reloj para extraerlo.

3. SEPARE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

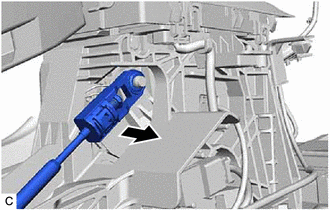

(a) Separe el extremo del conjunto del cable de control de la transmisión del conjunto del cambio del piso de la transmisión.

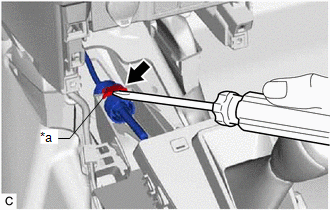

(b) Extraiga el tope del conjunto del cable de control de la transmisión con un destornillador.

AVISO:

No quite el tope. Si lo hace, colóquelo en su posición original.

*a

Tope

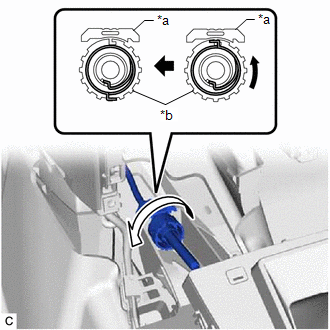

(c) Gire la tuerca aproximadamente 180° hacia la izquierda y manténgala en dicha posición. A continuación, separe el conjunto del cable de control de la transmisión del conjunto del cambio en el piso de la transmisión.

AVISO:

No gire demasiado la tuerca, ya que el muelle interior podría salirse e inutilizar el conjunto del cable de control de la transmisión.

*a

Tope

*b

Tuerca

4. EXTRAIGA EL CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISIÓN

(a) Sin cambio secuencial:

(1) Desconecte el conector del interruptor de control de la transmisión.

*a

Conector del interruptor de control de la transmisión

*b

Conector de la ECU de control de bloqueo del cambio

(2) Desconecte el conector de la ECU de control del bloqueo del cambio.

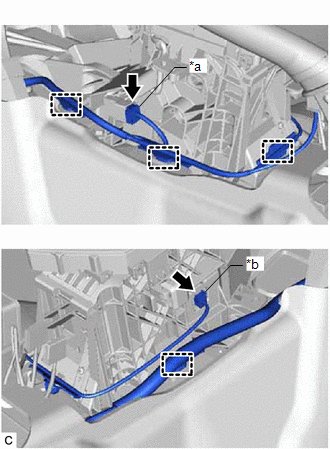

(3) Desenganche las 4 abrazaderas para separar el mazo de cables del conjunto del cambio en el piso de la transmisión.

(b) Con cambio secuencial:

(1) Desconecte el conector del interruptor de control de la transmisión.

*a

Conector del interruptor de control de la transmisión

*b

Conector del subconjunto del cable del indicador

*c

Conector de la ECU de control de bloqueo del cambio

(2) Desconecte el conector del subconjunto del cable del indicador.

(3) Desconecte el conector de la ECU de control del bloqueo del cambio.

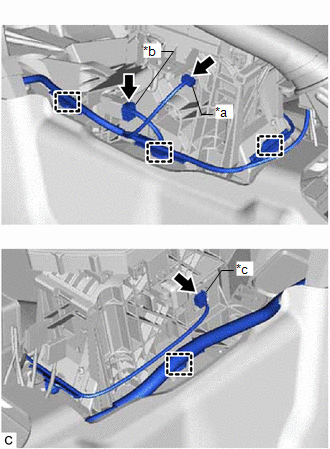

(4) Desenganche las 4 abrazaderas para separar el mazo de cables del conjunto del cambio en el piso de la transmisión.

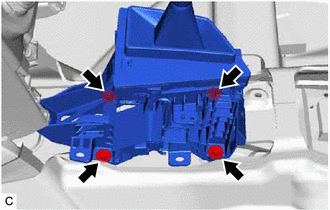

(c) Quite los 4 pernos y el conjunto de la palanca de la transmisión de la carrocería del vehículo.

5. EXTRAIGA LA CUBIERTA DEL BOTÓN DE DESBLOQUEO DEL CAMBIO

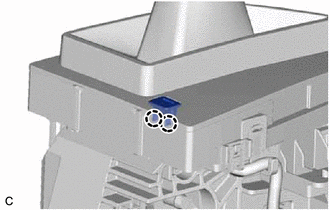

(a) Desenganche las 2 garras para extraer la cubierta del botón de desbloqueo del cambio del conjunto del cambio en el piso de la transmisión.
