Toyota Corolla Manual de Taller: Interruptor De SelecciÓn Del Modo De ConducciÓn

Toyota Corolla Manual de Taller / Tren de transmisión / K313 (cvt) / Interruptor De SelecciÓn Del Modo De ConducciÓn

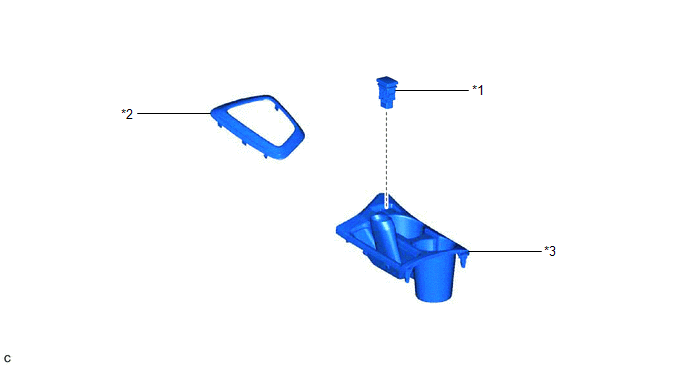

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE SELECCIÓN DEL MODO DE CONDUCCIÓN

*2

BISEL DEL ORIFICIO DEL CAMBIO

*3

SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL BISEL DEL ORIFICIO DEL CAMBIO

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE SELECCIÓN DEL MODO DE CONDUCCIÓN

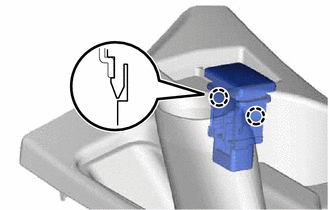

(a) Desenganche las 2 garras y extraiga el conjunto del interruptor de selección del modo de conducción del subconjunto del panel superior de la consola.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE SELECCIÓN DEL MODO DE CONDUCCIÓN

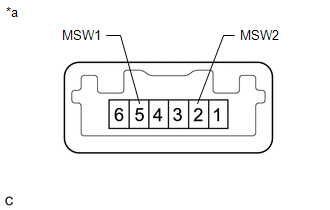

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

5 (MSW1) - 2 (MSW2)

Pulsado

Inferior a 1 Ω

Sin pulsar

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor de selección del modo de conducción.

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor de selección del modo de conducción)

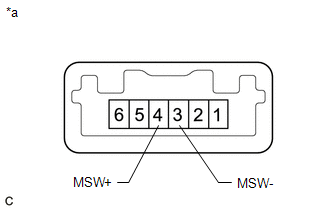

(b) Aplique tensión de la batería entre los terminales del interruptor y compruebe el estado de la iluminación del conjunto del interruptor de selección del modo de conducción.

Estándar:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería → 4 (MSW+)

Terminal negativo (-) de la batería → 3 (MSW-)

Se enciende

Si el resultado no es el especificado, sustituya el conjunto del interruptor de selección del modo de conducción.

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor de selección del modo de conducción)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE SELECCIÓN DEL MODO DE CONDUCCIÓN

(a) Enganche las 2 garras e instale el conjunto del interruptor de selección del modo de conducción en el subconjunto del panel superior de la consola.

2. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

Haga clic aquí

3. INSTALE EL BISEL DEL ORIFICIO DEL CAMBIO

Haga clic aquí
