INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

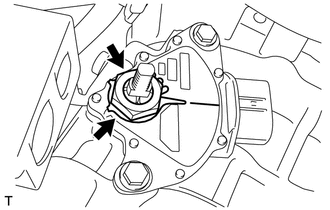

(a) Instale provisionalmente el conjunto del interruptor de posición de estacionamiento/punto muerto en el conjunto del transeje variable continuo con los 2 pernos.

(b) Instale la placa de sujeción y la contratuerca en el conjunto del interruptor de posición de estacionamiento/punto muerto. Torque: 6.9 N·m {70 kgf·cm, 61 in·lbf}

(c) Instale provisionalmente la palanca del eje de control.

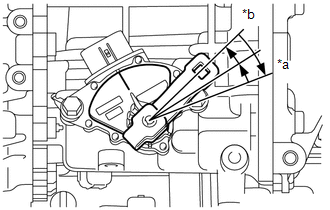

(d) Gire la palanca del eje de control en el sentido de las agujas del reloj hasta que alcance el tope y, a continuación, gírela en el sentido contrario de las agujas del reloj 2 muescas.

*a Posición P *b Posición N

(e) Extraiga la palanca del eje de control del conjunto del interruptor de posición de estacionamiento/punto muerto.

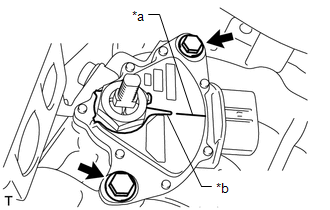

(f) Alinee el indicador con la línea básica de punto muerto.

*a Línea básica de punto muerto *b Indicador

(g) Mantenga el conjunto del interruptor de posición de estacionamiento/punto muerto en esa posición y apriete los 2 pernos.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

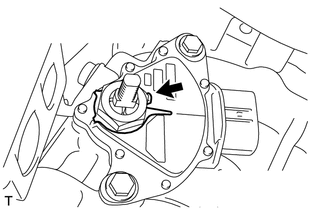

(h) Utilice un destornillador para enclavar la contratuerca con la placa de sujeción.

(i) Instale la palanca del eje de control en el conjunto del interruptor de posición de estacionamiento/punto muerto con la tuerca y la arandela.

Torque:

12.7 N·m {130 kgf·cm, 9 ft·lbf}

(j) Conecte el conector del conjunto del interruptor de posición de estacionamiento/punto muerto.

2. INSTALE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

(a) Coloque el conjunto del cable de control de la transmisión en el soporte n° 1 de dicho cable con un clip nuevo.

(b) Coloque el conjunto del cable de control de la transmisión en la palanca del eje de control con la tuerca.

Torque:

12 N·m {122 kgf·cm, 9 ft·lbf}

3. INSTALE EL SOPORTE DE LA BATERÍA (para 2ZR-FE)

Haga clic aquí

4. INSTALE EL SOPORTE DE LA BATERÍA (para 2ZR-FAE)

Haga clic aquí

5. INSTALE LA BATERÍA (para 2ZR-FE)

Haga clic aquí

6. INSTALE LA BATERÍA (para 2ZR-FAE)

Haga clic aquí

7. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE (para 2ZR-FE)

Haga clic aquí

8. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE (para 2ZR-FAE)

Haga clic aquí

9. COLOQUE LA TAPA DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR DE AIRE (para 2ZR-FE)

Haga clic aquí

10. COLOQUE LA TAPA DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR DE AIRE (para 2ZR-FAE)

Haga clic aquí

11. INSTALE LA TAPA DE LA CULATA N° 2 (para 2ZR-FE)

Haga clic aquí

12. INSTALE LA TAPA DE LA CULATA N° 2 (para 2ZR-FAE)

Haga clic aquí

13. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

(a) Conecte el cable al terminal negativo (-) de la batería.

Torque:

5.4 N·m {55 kgf·cm, 48 in·lbf}

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

14. INSPECCIONE EL FUNCIONAMIENTO DEL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

Haga clic aquí

15. AJUSTE EL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

Haga clic aquí

16. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

17. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí
