EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL EJE DELANTERO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

Haga clic aquí

3. EXTRAIGA EL ANILLO DE RETENCIÓN DEL ORIFICIO DEL CUBO DEL EJE DELANTERO

Haga clic aquí

4. EXTRAIGA EL SUBCONJUNTO DEL CUBO DEL EJE DELANTERO

Haga clic aquí

5. EXTRAIGA LA CUBIERTA ANTIPOLVO DEL FRENO DE DISCO DELANTERO

Haga clic aquí

6. RETIRE EL PIVOTE DE LA DIRECCIÓN

(a) Coloque el anillo interior del cojinete (exterior) en el cojinete del cubo del eje delantero.

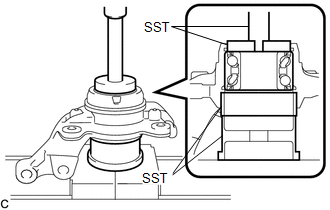

(b) Utilice la SST y una prensa para extraer del pivote de la dirección el cojinete del cubo del eje delantero.

SST: 09223-15020

SST: 09387-02010

SST: 09950-70010

09951-07100

SST: 09950-60010

09951-00640
