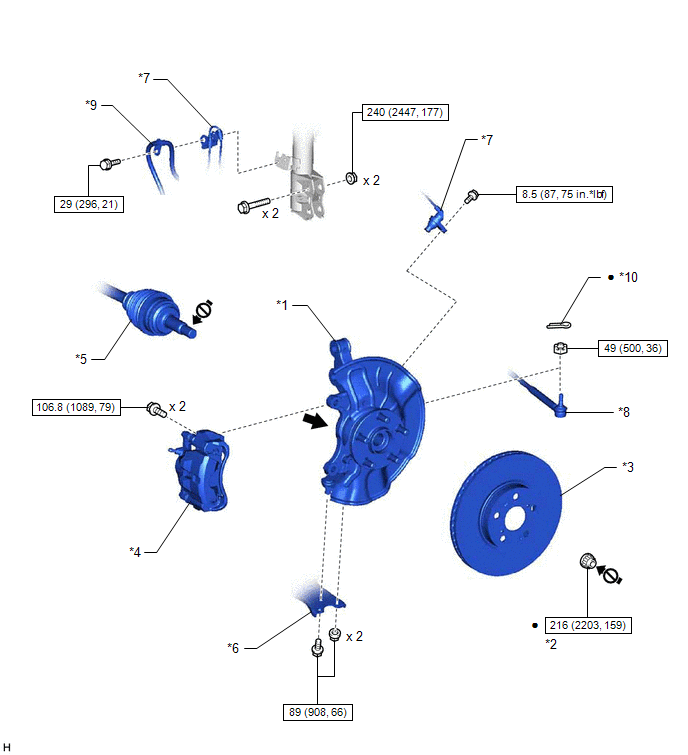

Toyota Corolla Manual de Taller: Componentes

*1

CONJUNTO DEL EJE DELANTERO

*2

TUERCA DEL EJE AXIAL DELANTERO

*3

DISCO DELANTERO

*4

CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO

*5

CONJUNTO DEL EJE PROPULSOR DELANTERO

*6

SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1

*7

SENSOR DE VELOCIDAD DELANTERO

*8

SUBCONJUNTO DEL EXTREMO DE LA BARRA DE ACOPLAMIENTO

*9

MANGUERA FLEXIBLE DELANTERA

*10

PASADOR HENDIDO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

No aplique lubricantes en las piezas roscadas

Grasa para carrocerías W Toyota

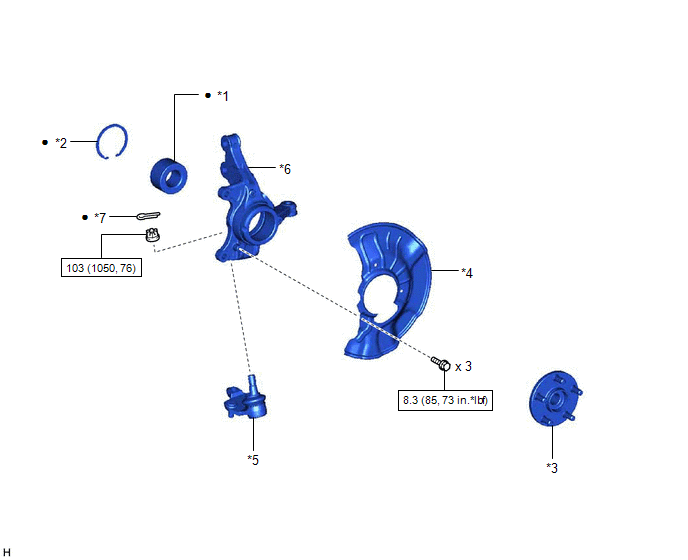

*1

COJINETE DEL CUBO DEL EJE DELANTERO

*2

ANILLO DE RETENCIÓN DEL ORIFICIO DEL CUBO DEL EJE DELANTERO

*3

SUBCONJUNTO DEL CUBO DEL EJE DELANTERO

*4

CUBIERTA ANTIPOLVO DEL FRENO DE DISCO DELANTERO

*5

CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

*6

PIVOTE DE LA DIRECCIÓN

*7

PASADOR HENDIDO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable
