Toyota Corolla Manual de Taller: Componentes

COMPONENTES

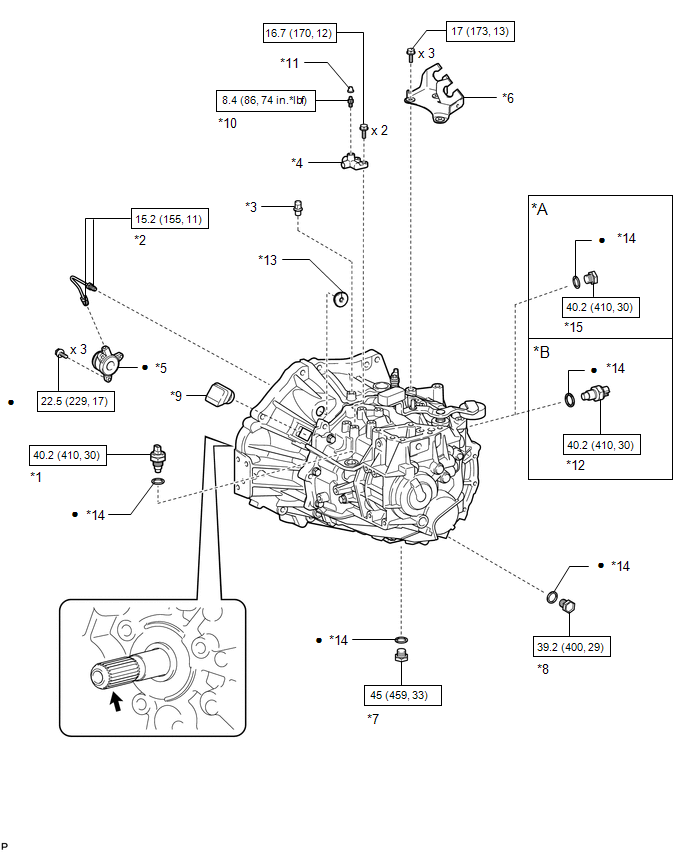

ILUSTRACIÓN

*A

Sin interruptor de posición de punto muerto

*B

Con interruptor de posición de punto muerto

*1

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE MARCHA ATRÁS

*2

TUBO DE DESEMBRAGUE DEL TAPÓN DE PURGA

*3

TAPÓN DEL RESPIRADERO

*4

SUBCONJUNTO DE PURGA DE DESEMBRAGUE

*5

CONJUNTO DEL CILINDRO CON COJINETE DE DESEMBRAGUE

*6

CONJUNTO DEL SOPORTE DEL CABLE DE CONTROL

*7

TAPÓN DE DRENAJE DE LA TRANSMISIÓN MANUAL

*8

TAPÓN DE LLENADO DE LA TRANSMISIÓN MANUAL

*9

TAPA DEL ALOJAMIENTO DEL EMBRAGUE N° 1

*10

TAPÓN DE PURGA DEL CILINDRO DE DESEMBRAGUE

*11

TAPÓN DE PURGA DEL CILINDRO DE DESEMBRAGUE

*12

INTERRUPTOR DE POSICIÓN DE PUNTO MUERTO

*13

FUNDA DEL TUBO DEL EMBRAGUE

*14

JUNTA

*15

TAPÓN DEL CÁRTER DE LA TRANSMISIÓN

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa para ranuras de embrague

-

-

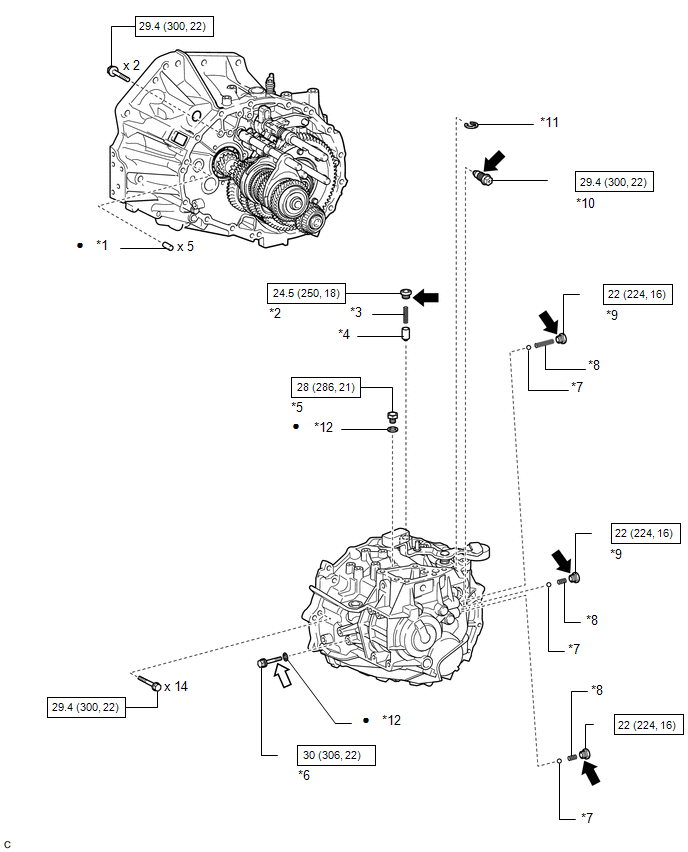

ILUSTRACIÓN

*1

PASADOR RECTO

*2

TAPÓN ROSCADO RECTO CON CABEZA DEL EJE DE LA PALANCA DE CAMBIOS Y SELECCIÓN

*3

MUELLE DE COMPRESIÓN DEL EJE DE LA PALANCA DE CAMBIOS Y SELECCIÓN

*4

PASADOR DE LA BOLA DE BLOQUEO

*5

TAPÓN DEL CÁRTER DE LA TRANSMISIÓN

*6

PERNO DEL EJE DEL PIÑÓN LOCO DE LA MARCHA ATRÁS

*7

BOLA DE RETENCIÓN DEL CAMBIO

*8

MUELLE DE COMPRESIÓN DE LA BOLA DE RETENCIÓN DEL CAMBIO

*9

TAPÓN DE LA BOLA DE RETENCIÓN DEL CAMBIO

*10

CONJUNTO DE LA BOLA DE BLOQUEO N° 1

*11

JUNTA EN E DE LA PALANCA DE CAMBIOS EXTERIOR

*12

JUNTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Adhesivo 1344

Adhesivo 1324

Pieza prerrecubierta

-

-

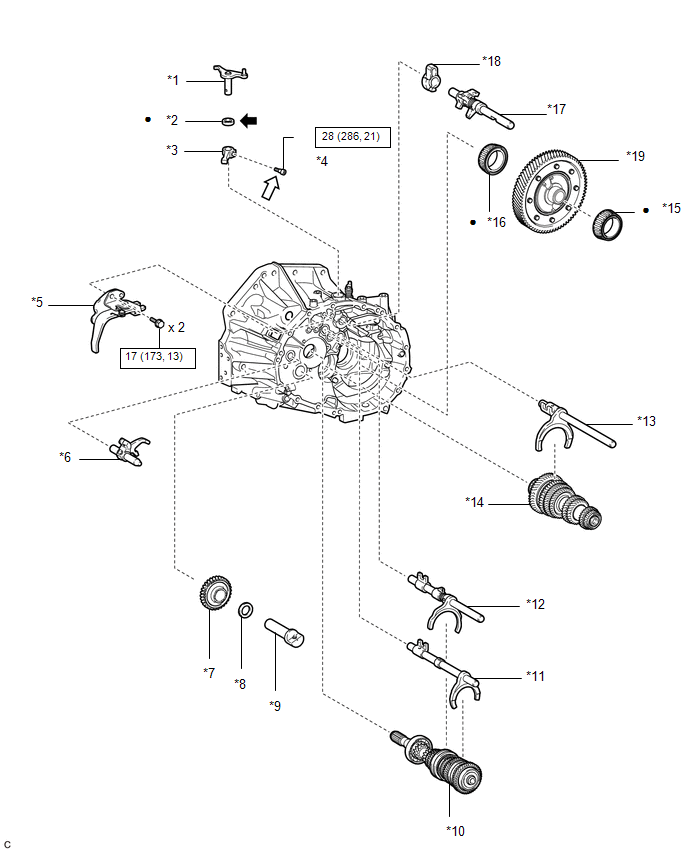

ILUSTRACIÓN

*1

PALANCA EXTERIOR DE SELECCIÓN

*2

SELLO DE ACEITE DE LA PALANCA EXTERIOR DE SELECCIÓN

*3

PALANCA SELECTORA INTERIOR

*4

PERNO DE FIJACIÓN DE LA PALANCA SELECTORA INTERIOR

*5

CONJUNTO DEL SOPORTE DEL BRAZO DE CAMBIO DE MARCHA ATRÁS

*6

CONJUNTO DEL EJE DE LA HORQUILLA DEL CAMBIO DE MARCHA ATRÁS

*7

SUBCONJUNTO DEL PIÑÓN LOCO DE LA MARCHA ATRÁS

*8

ARANDELA DE EMPUJE DEL PIÑÓN DE LA MARCHA ATRÁS

*9

EJE DEL PIÑÓN LOCO DE LA MARCHA ATRÁS

*10

CONJUNTO DEL EJE DE ENTRADA

*11

CONJUNTO DEL EJE DE LA HORQUILLA DEL CAMBIO DE MARCHAS N° 3

*12

CONJUNTO DEL EJE DE LA HORQUILLA DEL CAMBIO DE MARCHAS N° 2

*13

CONJUNTO DEL EJE DE LA HORQUILLA DEL CAMBIO DE MARCHAS N° 1

*14

CONJUNTO DEL EJE DE SALIDA

*15

COJINETE TRASERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO INTERIOR)

*16

COJINETE DELANTERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO INTERIOR)

*17

CONJUNTO DEL EJE DE LA PALANCA DE CAMBIOS Y SELECCIÓN

*18

PLACA DE INTERBLOQUEO DEL CAMBIO

*19

CONJUNTO DE LA CAJA DEL DIFERENCIAL

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Adhesivo 1324

Pieza prerrecubierta

-

-

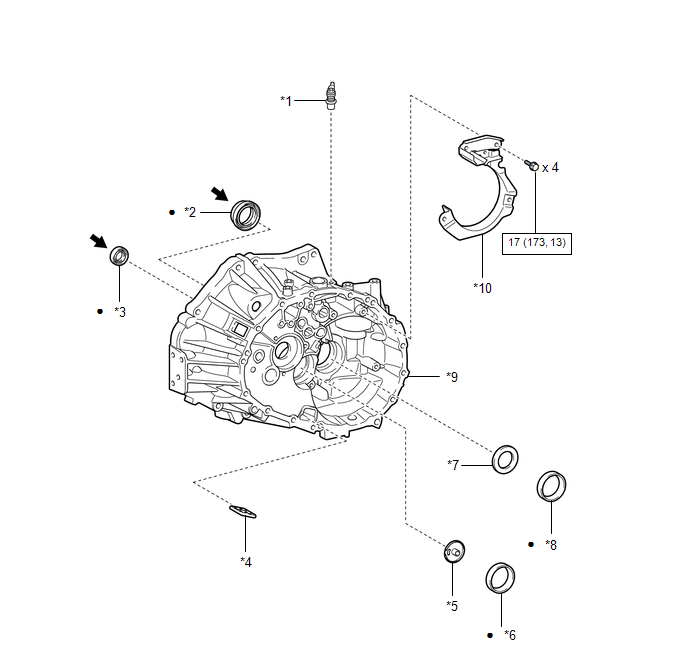

ILUSTRACIÓN

*1

CONJUNTO DEL PASADOR DE RESTRICCIÓN DE MARCHA ATRÁS

*2

SELLO DE ACEITE DERECHO DEL EJE PROPULSOR DELANTERO

*3

SELLO DE ACEITE DE LA CAJA DEL TRANSEJE DELANTERO

*4

IMÁN DE LA TRANSMISIÓN

*5

CUBIERTA DEL EJE DE SALIDA

*6

COJINETE DELANTERO DEL EJE DE SALIDA (ANILLO EXTERIOR)

*7

ARANDELA PLANA DELANTERA DE LA CAJA DEL DIFERENCIAL DELANTERO

*8

COJINETE DELANTERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO EXTERIOR)

*9

CAJA DEL TRANSEJE DELANTERO

*10

SEPARADOR DEL ACEITE DE LA TRANSMISIÓN

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

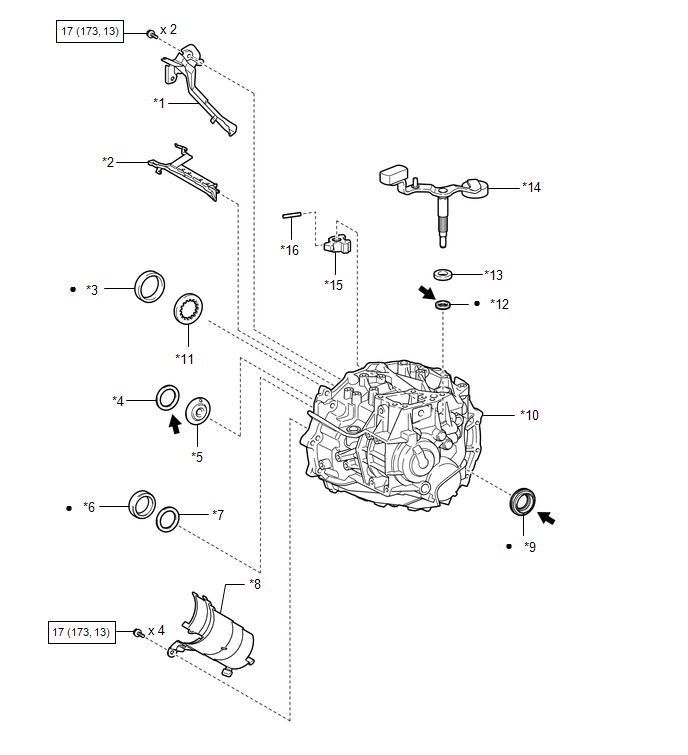

ILUSTRACIÓN

*1

SEPARADOR DEL ACEITE DE LA TRANSMISIÓN

*2

TUBO RECEPTOR DE LUBRICACIÓN N° 1

*3

COJINETE TRASERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO EXTERIOR)

*4

CALCE DEL COJINETE TRASERO DEL EJE DE ENTRADA

*5

CUBIERTA DEL EJE DE ENTRADA

*6

COJINETE TRASERO DEL EJE DE SALIDA (ANILLO EXTERIOR)

*7

CALCE DEL COJINETE TRASERO DEL EJE DE SALIDA

*8

SUBCONJUNTO DEL SEPARADOR DE ACEITE DE LA TRANSMISIÓN MANUAL

*9

SELLO DE ACEITE IZQUIERDO DEL EJE PROPULSOR DELANTERO

*10

CÁRTER DE LA TRANSMISIÓN MANUAL

*11

ARANDELA PLANA TRASERA DE LA CAJA DEL DIFERENCIAL DELANTERO

*12

SELLO DE ACEITE DE LA PALANCA EXTERIOR DE CAMBIOS

*13

SEPARADOR DE LA PALANCA DE CAMBIOS EXTERIOR

*14

PALANCA DE CAMBIOS EXTERIOR N° 1

*15

PALANCA DE CAMBIOS INTERIOR N° 1

*16

PASADOR ELÁSTICO RANURADO DE LA PALANCA DE CAMBIOS INTERIOR

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-
