Toyota Corolla Manual de Taller: Componentes

COMPONENTES

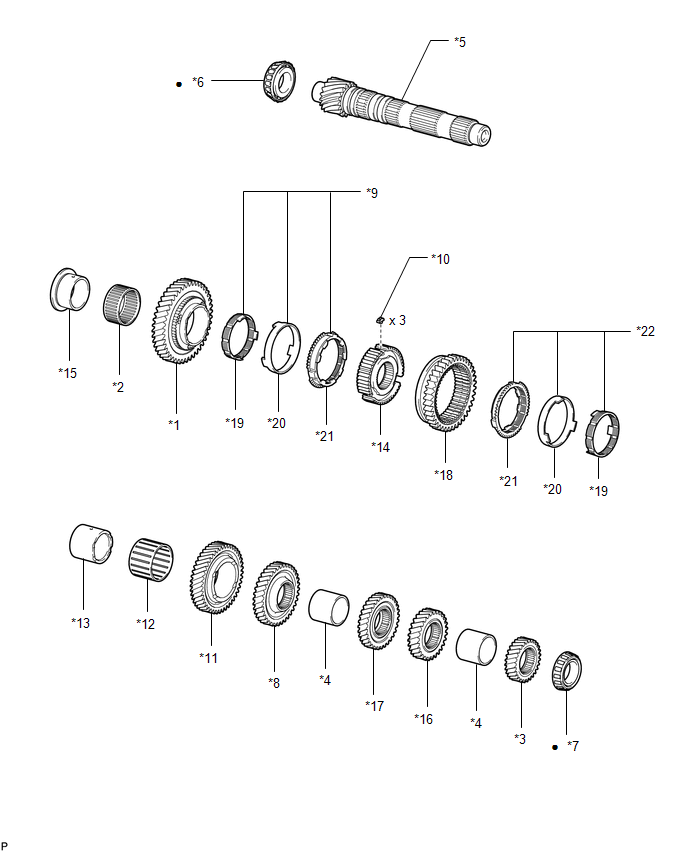

ILUSTRACIÓN

*1

1a MARCHA

*2

COJINETE DE RODILLOS EN AGUJA DEL ENGRANAJE DE 1a

*3

ENGRANAJE CONDUCIDO DE 6a

*4

SEPARADOR DEL ENGRANAJE DE SALIDA

*5

EJE DE SALIDA

*6

COJINETE DELANTERO DEL EJE DE SALIDA

*7

COJINETE TRASERO DEL EJE DE SALIDA

*8

ENGRANAJE CONDUCIDO DE 3a

*9

CONJUNTO DEL ANILLO SINCRONIZADOR N° 1 (Para la 1a marcha)

*10

CHAVETA DE CAMBIO DE SINCRONIZACIÓN DEL CAMBIO DE MARCHAS N° 1

*11

2a MARCHA

*12

COJINETE DE RODILLOS EN AGUJA DEL ENGRANAJE DE 2a

*13

ANILLO GUÍA INTERIOR DEL COJINETE DE LA 2a MARCHA

*14

CUBO DEL EMBRAGUE DE LA TRANSMISIÓN N° 1

*15

CASQUILLO DE LA 1a MARCHA

*16

ENGRANAJE CONDUCIDO DE 5a

*17

ENGRANAJE CONDUCIDO DE 4a

*18

MARCHA ATRÁS

*19

(ANILLO INTERIOR)

*20

(ANILLO INTERMEDIO)

*21

(ANILLO EXTERIOR)

*22

CONJUNTO DEL ANILLO SINCRONIZADOR N° 1 (para 2a marcha)

Pieza no reutilizable

-

-

    Eje De Salida

    Desmontaje
