MONTAJE

PROCEDIMIENTO

1. INSTALE EL COJINETE DELANTERO DEL EJE DE ENTRADA

(a) Utilice una prensa para instalar el cojinete delantero en el eje de entrada.

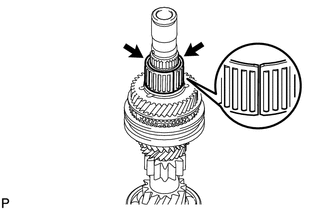

2. INSTALE EL COJINETE DE RODILLOS EN AGUJA DEL ENGRANAJE DE 3a

(a) Engrase el cojinete de rodillos en aguja del engranaje de 3a con aceite de engranajes e instálelo en el eje de entrada.

3. INSTALE EL ENGRANAJE DE 3a

(a) Cubra el engranaje de 3a con aceite para engranajes y colóquelo en el eje de entrada.

4. INSTALE EL ANILLO SINCRONIZADOR N° 3

(a) Recubra el anillo sincronizador n° 3 con aceite para engranajes y colóquelo en el engranaje de 3a.

5. INSTALE EL CUBO DEL EMBRAGUE DE LA TRANSMISIÓN N° 2

(a) Recubra el cubo del embrague de la transmisión n° 2 con aceite de engranajes.

(b) Coloque el cubo del embrague de la transmisión n° 2 en el eje de entrada.

AVISO:

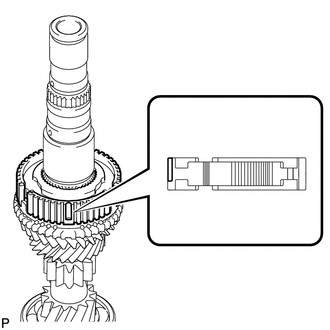

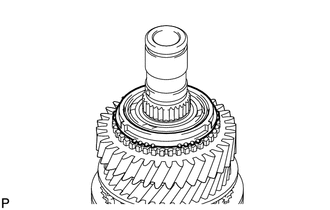

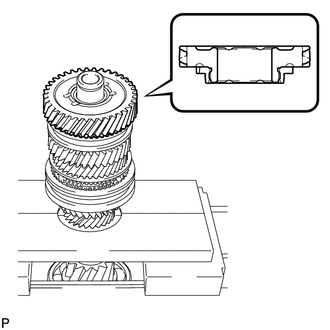

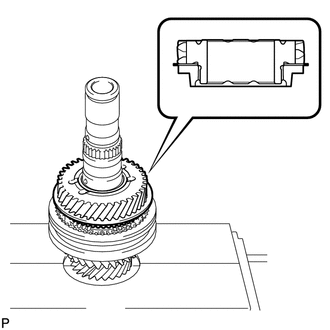

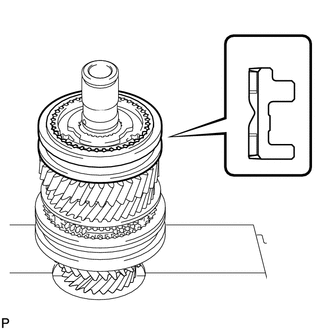

Coloque el cubo del embrague de la transmisión n° 2 tal como se muestra en la ilustración.

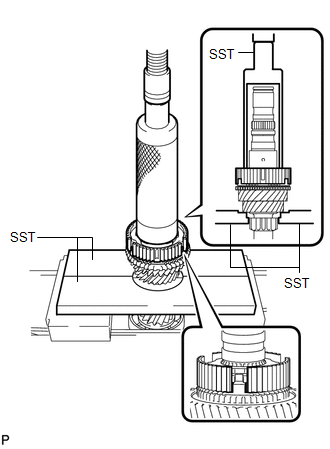

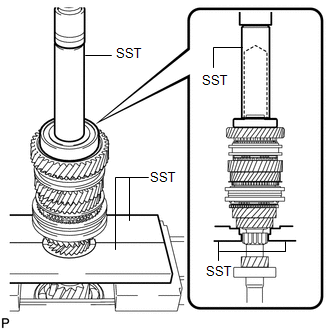

(c) Utilice la SST y una prensa para colocar el cubo del embrague de la transmisión n° 2 en el eje de entrada.

SST: 09527-21011

SST: 09316-60011

09316-00011

AVISO:

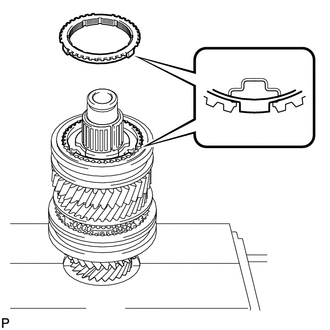

Al instalar el cubo del embrague de la transmisión n° 2, alinee el saliente del anillo sincronizador n° 3 con la muesca del cubo del embrague de la transmisión n° 2.

6. INSTALE EL ANILLO DE RETENCIÓN DEL EJE DE FIJACIÓN N° 2 DEL CUBO DEL EMBRAGUE

(a) Seleccione un anillo de retención del cubo del embrague n° 2 que permita el juego axial mínimo.

Holgura estándar:

0.1 mm (0.00394 pulg.) o menos

Grosor del anillo de retención del eje de fijación n° 2 del cubo del embrague:

Marca

Grosor en mm (pulg.)

Marca

Grosor en mm (pulg.)

0

2.27 (0.0894)

4

2.47 (0.0972)

1

2.32 (0.0913)

5

2.52 (0.0992)

2

2.37 (0.0933)

6

2.57 (0.101)

3

2.42 (0.0953)

7

2.62 (0.103)

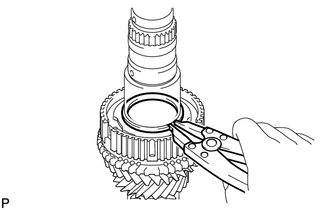

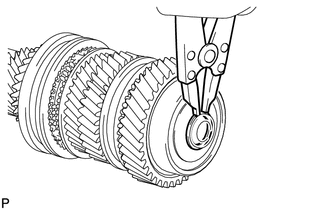

(b) Utilice un expansor de anillos de retención para colocar un nuevo anillo de retención del eje de fijación del cubo del embrague n° 2.

AVISO:

  • Asegúrese de instalar correctamente el anillo de retención de fijación del eje del cubo del embrague n° 2, porque se expande fácilmente.
  • Tenga cuidado de no dañar la superficie del muñón del anillo de retención de fijación del eje del cubo del embrague n° 2.

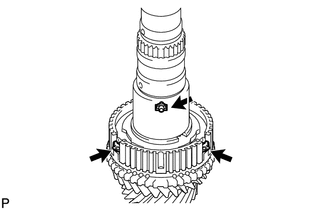

7. INSTALE LA CHAVETA DE CAMBIO DEL SINCRONIZADOR DEL CAMBIO DE MARCHAS N° 2

(a) Instale las 3 llaves del cambio del sincronizador del cambio de marchas n° 2 en el cubo del embrague de la transmisión n° 2.

8. COLOQUE EL MANGUITO DEL CUBO DE LA TRANSMISIÓN N° 2

(a) Recubra el manguito del cubo de la transmisión n° 2 con aceite de engranajes.

(b) Instale el manguito del cubo de la transmisión n° 2 en el cubo del embrague de la transmisión n° 2.

AVISO:

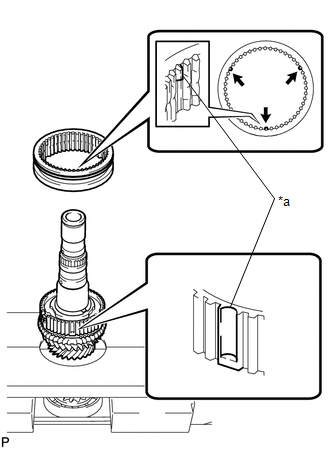

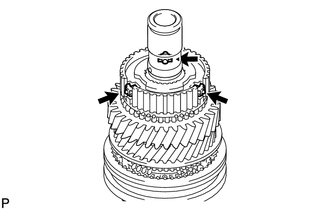

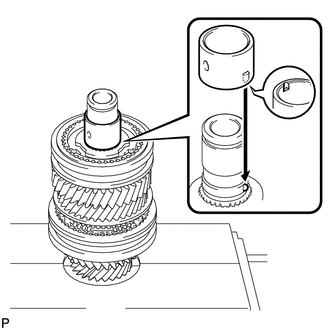

Al instalar el manguito del cubo de la transmisión n° 2, alinee el saliente del manguito del cubo de la transmisión n° 2 con la muesca del cubo del embrague de la transmisión n° 2.

*a

Alinear

9. INSTALE EL SEPARADOR DEL COJINETE DEL ENGRANAJE DE 4a

(a) Coloque el separador del cojinete del engranaje de 4a del cubo del embrague de la transmisión n° 2.

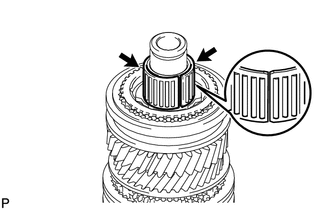

10. INSTALE EL COJINETE DE RODILLOS EN AGUJA DEL ENGRANAJE DE 4a

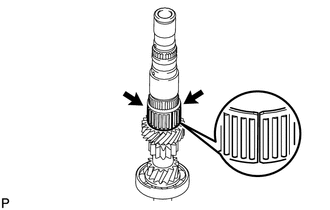

(a) Engrase el cojinete de rodillos en aguja de la 4a marcha y el separador del cojinete de la 4a marcha con aceite de engranajes e instale el cojinete de rodillos en aguja de la 4a marcha en el eje de entrada.

11. INSTALE EL 2° ANILLO SINCRONIZADOR EXTERIOR

(a) Recubra el anillo sincronizador exterior de la 2a marcha con aceite de engranajes e instálelo en el cubo del embrague de la transmisión n° 2.

AVISO:

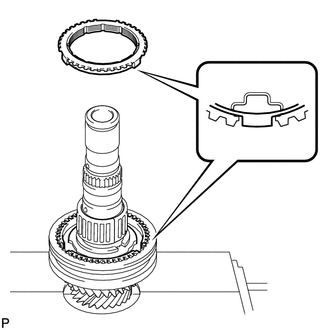

Al instalar el 2° anillo sincronizador exterior, alinee el saliente del 2° anillo sincronizador exterior con la muesca del cubo del embrague de la transmisión n° 2.

12. INSTALE EL ENGRANAJE DE 4a

(a) Recubra el engranaje de 4a con aceite para engranajes y colóquelo en el eje de entrada.

AVISO:

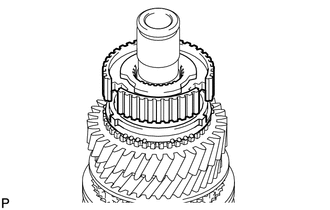

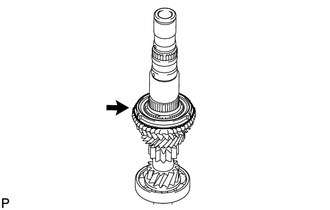

Coloque la 4a marcha tal como se muestra en la ilustración.

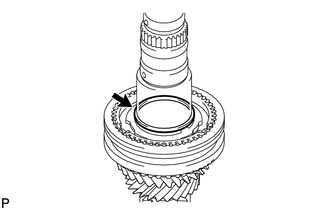

13. INSTALE LA BOLA DE BLOQUEO DEL ANILLO GUÍA INTERIOR DEL COJINETE DE LA 5a MARCHA

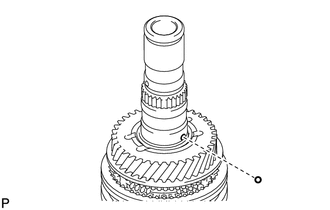

(a) Recubra el interior la bola de bloqueo del anillo guía interior del cojinete de la 5a marcha con aceite de engranajes e instálelo en el eje de entrada.

14. INSTALE EL ANILLO GUÍA INTERIOR DEL COJINETE DE LA 5a MARCHA

(a) Recubra el anillo guía interior del cojinete de la 5a marcha con aceite de engranajes, e instálelo en el eje de entrada.

AVISO:

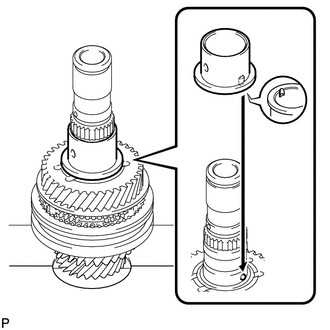

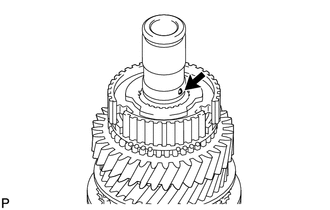

Alinee la ranura del anillo guía interior del cojinete de la 5a marcha con la bola.

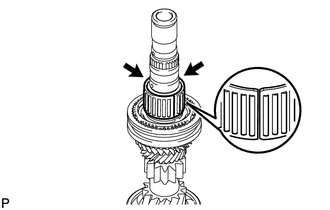

15. INSTALE EL COJINETE DE RODILLOS EN AGUJA DEL ENGRANAJE DE 5a

(a) Recubra el cojinete de rodillos en aguja de la 5a marcha y la guía del cojinete de la 5a marcha con aceite de engranajes e instale la guía interior del cojinete de la 5a marcha en el eje de admisión.

16. INSTALE EL ENGRANAJE DE 5a

(a) Cubra el engranaje de 5a con aceite de engranajes y colóquelo en el eje de entrada.

AVISO:

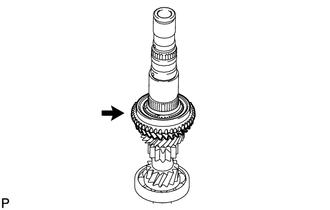

Coloque la 5a marcha tal como se muestra en la ilustración.

17. INSTALE EL ANILLO SINCRONIZADOR N° 5 (para 5a marcha)

(a) Recubra el anillo sincronizador n° 5 (para la 5a marcha) con aceite para engranajes y colóquelo en el engranaje de 5a.

18. INSTALE EL CUBO DEL EMBRAGUE DE LA TRANSMISIÓN N° 3

(a) Recubra el cubo del embrague de la transmisión n° 3 con aceite de engranajes.

(b) Coloque el cubo del embrague de la transmisión n° 3 en el eje de entrada.

AVISO:

Coloque el cubo del embrague de la transmisión n° 3 tal como se muestra en la ilustración.

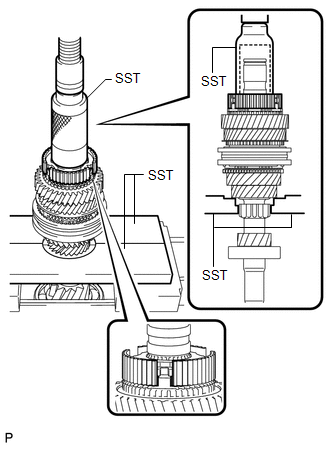

(c) Utilice la SST y una prensa para colocar el cubo del embrague de la transmisión n° 3 en el eje de entrada.

SST: 09309-37010

SST: 09527-21011

AVISO:

Al instalar el cubo del embrague de la transmisión n° 3, alinee el saliente del anillo sincronizador n° 5 (para el engranaje de la 5a) con la muesca de dicho cubo.

19. INSTALE LA CHAVETA DE CAMBIO DEL SINCRONIZADOR DEL CAMBIO DE MARCHAS N° 3

(a) Instale las 3 llaves del cambio del sincronizador del cambio de marchas n° 3 en el cubo del embrague de la transmisión n° 3.

20. INSTALE LA BOLA DE BLOQUEO DEL ANILLO GUÍA INTERIOR DEL COJINETE DE LA 6a MARCHA

(a) Recubra el interior la bola de bloqueo del anillo guía interior del cojinete de la 6a marcha con aceite de engranajes e instálelo en el eje de entrada.

21. COLOQUE EL MANGUITO DEL CUBO DE LA TRANSMISIÓN N° 3

(a) Recubra el manguito del cubo de la transmisión n° 3 con aceite de engranajes.

(b) Instale el manguito del cubo de la transmisión n° 3 en el cubo del embrague de la transmisión n° 3.

AVISO:

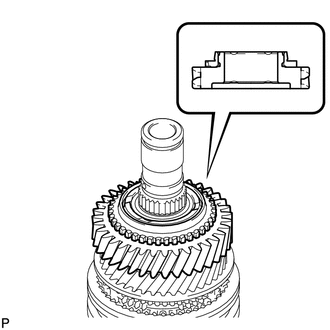

Instale el manguito del cubo de la transmisión n° 3, tal como se muestra en la ilustración.

22. INSTALE EL ANILLO GUÍA INTERIOR DEL COJINETE DE LA 6a MARCHA

(a) Recubra el anillo guía interior del cojinete de la 6a marcha con aceite de engranajes, e instálelo en el eje de entrada.

AVISO:

Alinee la ranura del anillo guía interior del cojinete de la 6a marcha con la bola.

23. INSTALE EL COJINETE DE RODILLOS EN AGUJA DE LA 6a MARCHA

(a) Recubra el cojinete de rodillos en aguja de la 6a marcha con aceite de engranajes e instale el cojinete de rodillos en aguja de la 6a marcha en el eje de entrada.

24. COLOQUE EL ANILLO SINCRONIZADOR N° 5 (para 6a marcha)

(a) Cubra el anillo sincronizador n° 5 (para 6a marcha) con aceite para engranajes y colóquelo en el cubo del embrague de la transmisión n° 3.

AVISO:

Al instalar el anillo sincronizador n° 5 (para 6a marcha), alinee el saliente del anillo sincronizado n° 5 (para 6a marcha) con la muesca del cubo del embrague de la transmisión n° 3.

25. INSTALE EL SUBCONJUNTO DE LA 6a MARCHA

(a) Engrase el subconjunto del engranaje de 6a con aceite de engranajes e instálelo en el eje de entrada.

AVISO:

Instale el subconjunto de la 6a marcha como se muestra en la ilustración.

26. INSTALE EL COJINETE DE BOLAS RADIAL TRASERO DEL EJE DE ENTRADA

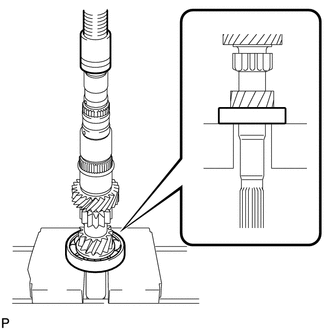

(a) Instale el cojinete de bolas radial trasero del eje de entrada con la ayuda de una SST y una prensa.

SST: 09527-21011

SST: 09608-04031

27. INSTALE EL ANILLO DE RETENCIÓN DEL EJE DEL COJINETE TRASERO DEL EJE DE ENTRADA

(a) Seleccione un nuevo anillo de retención del eje del cojinete trasero del eje de entrada que permita un juego axial mínimo.

Holgura estándar:

0.1 mm (0.00394 pulg.) o menos

Grosor del anillo de retención del eje del cojinete trasero del eje de entrada:

Marca

Grosor en mm (pulg.)

Marca

Grosor en mm (pulg.)

A

1.65 (0.0649)

H

2.00 (0.0787)

B

1.70 (0.0669)

J

2.05 (0.0807)

C

1.75 (0.0689)

K

2.10 (0.0827)

D

1.80 (0.0709)

L

2.15 (0.0846)

E

1.85 (0.0728)

M

2.20 (0.0866)

F

1.90 (0.0748)

N

2.25 (0.0886)

G

1.95 (0.0768)

P

2.30 (0.0906)

(b) Utilice un expansor de anillos de retención para colocar un nuevo anillo de retención del eje del cojinete trasero del eje de entrada.

AVISO:

  • Asegúrese de instalar correctamente el anillo de retención del eje del cojinete trasero del eje de entrada, porque se expande fácilmente.
  • Tenga cuidado de no dañar la superficie del muñón del anillo de retención del cojinete trasero del eje de entrada.

28. COMPRUEBE LA HOLGURA RADIAL DEL ENGRANAJE DE 3a

Haga clic aquí

29. COMPRUEBE LA HOLGURA RADIAL DEL ENGRANAJE DE 4a

Haga clic aquí

30. COMPRUEBE LA HOLGURA RADIAL DEL ENGRANAJE DE 5a

Haga clic aquí

31. COMPRUEBE LA HOLGURA RADIAL DEL ENGRANAJE DE 6a

Haga clic aquí

32. COMPRUEBE EL JUEGO DE EMPUJE DEL ENGRANAJE DE 3a

Haga clic aquí

33. COMPRUEBE EL JUEGO DE EMPUJE DEL ENGRANAJE DE 4a

Haga clic aquí

34. COMPRUEBE EL JUEGO DE EMPUJE DEL ENGRANAJE DE 5a

Haga clic aquí

35. COMPRUEBE EL JUEGO DE EMPUJE DEL ENGRANAJE DE 6a

Haga clic aquí
