Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. COMPRUEBE EL JUEGO DE EMPUJE DEL ENGRANAJE DE 6a

Haga clic aquí

2. COMPRUEBE EL JUEGO DE EMPUJE DEL ENGRANAJE DE 5a

Haga clic aquí

3. COMPRUEBE EL JUEGO DE EMPUJE DEL ENGRANAJE DE 4a

Haga clic aquí

4. COMPRUEBE EL JUEGO DE EMPUJE DEL ENGRANAJE DE 3a

Haga clic aquí

5. COMPRUEBE LA HOLGURA RADIAL DEL ENGRANAJE DE 6a

Haga clic aquí

6. COMPRUEBE LA HOLGURA RADIAL DEL ENGRANAJE DE 5a

Haga clic aquí

7. COMPRUEBE LA HOLGURA RADIAL DEL ENGRANAJE DE 4a

Haga clic aquí

8. COMPRUEBE LA HOLGURA RADIAL DEL ENGRANAJE DE 3a

Haga clic aquí

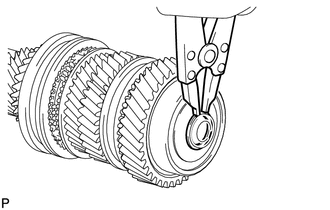

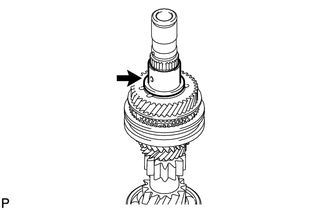

9. EXTRAIGA EL ANILLO DE RETENCIÓN DEL EJE DEL COJINETE TRASERO DEL EJE DE ENTRADA

(a) Extraiga el anillo de retención del eje del cojinete trasero del eje de entrada con un expansor de anillos de retención.

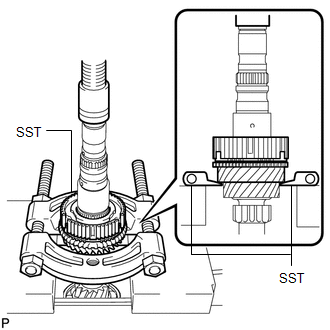

10. EXTRAIGA EL SUBCONJUNTO DE LA 6a MARCHA

(a) Extraiga el cojinete de bolas radial trasero del eje de entrada y el subconjunto de la 6a marcha con la ayuda de una SST y una prensa.

SST: 09950-00020

SST: 09950-60010

09951-00270

SST: 09950-70010

09951-07100

AVISO:

  • No apriete excesivamente la SST.
  • Sujete el eje de entrada con la mano para evitar que se caiga

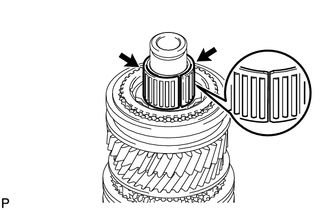

11. EXTRAIGA EL COJINETE DE RODILLOS EN AGUJA DE LA 6a MARCHA

(a) Extraiga el cojinete de rodillos en aguja del engranaje de 6a marcha del anillo interior del cojinete de la 6a marcha.

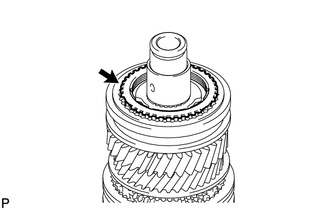

12. EXTRAIGA EL ANILLO SINCRONIZADOR N° 5 (para 6a marcha)

(a) Extraiga el anillo sincronizador n° 5 (para la 6° marcha) del cubo del embrague de la transmisión n° 3.

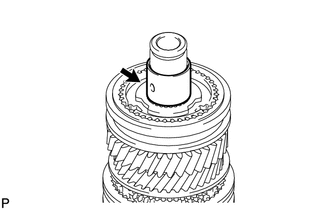

13. EXTRAIGA EL ANILLO INTERIOR DEL COJINETE DE LA 6a MARCHA

(a) Extraiga el anillo interior de la 6a marcha del eje de entrada.

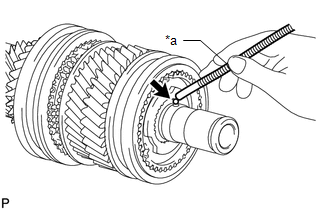

14. EXTRAIGA LA BOLA DE BLOQUEO DEL ANILLO INTERIOR DEL COJINETE DE LA 6a MARCHA

(a) Utilice una herramienta magnética para extraer la bola de bloqueo del anillo guía del cojinete de la 6a marcha del eje de entrada.

*a

Herramienta magnética

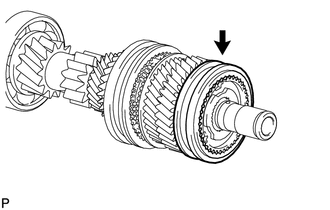

15. EXTRAIGA EL MANGUITO DEL CUBO DE LA TRANSMISIÓN N° 3

(a) Extraiga el manguito del cubo de la transmisión n° 3 del cubo del embrague de la transmisión n° 3.

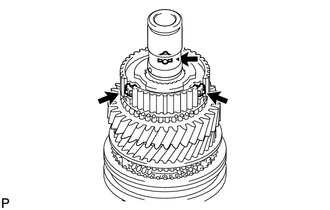

16. EXTRAIGA LA LLAVE DE CAMBIO DEL SINCRONIZADOR DEL CAMBIO DE MARCHAS N° 3

(a) Extraiga las 3 llaves de cambio del sincronizador del cambio de marchas n° 3 del cubo del embrague de la transmisión n° 3.

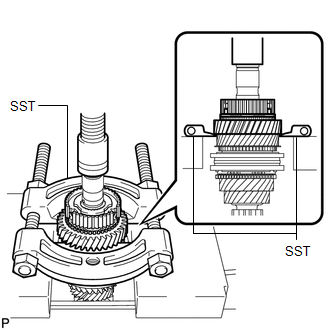

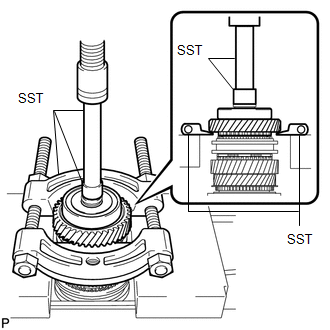

17. EXTRAIGA EL ENGRANAJE DE 5a

(a) Utilice la SST y una prensa para extraer el cubo del embrague de transmisión n° 3, el anillo sincronizador n° 5 y la 5a marcha del eje de entrada.

SST: 09950-00020

AVISO:

  • No apriete excesivamente la SST.
  • Sujete el eje de entrada con la mano para evitar que se caiga

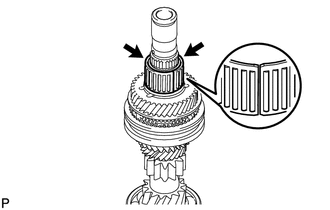

18. EXTRAIGA EL COJINETE DE RODILLOS EN AGUJA DEL ENGRANAJE DE 5a

(a) Extraiga el cojinete de rodillos en aguja del engranaje de la 5a marcha del anillo interior del cojinete de la 5a marcha.

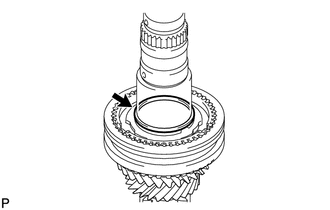

19. EXTRAIGA EL ANILLO GUÍA INTERIOR DEL COJINETE DE LA 5a MARCHA

(a) Extraiga el anillo guía interior de la 5a marcha del eje de entrada.

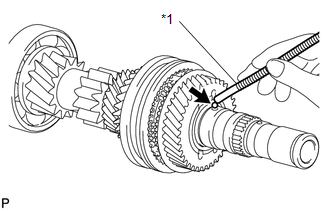

20. EXTRAIGA LA BOLA DE BLOQUEO DEL ANILLO INTERIOR DEL COJINETE DE LA 5a MARCHA

(a) Utilice una herramienta magnética para extraer la bola de bloqueo del anillo guía del cojinete de la 5a marcha del eje de entrada.

*1

Herramienta magnética

21. EXTRAIGA EL ENGRANAJE DE 4a

(a) Extraiga el engranaje de 4a del eje de entrada.

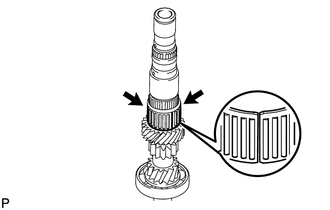

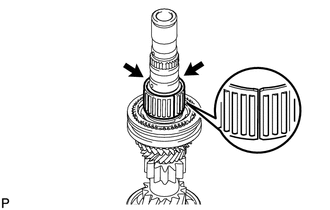

22. EXTRAIGA EL COJINETE DE RODILLOS EN AGUJA DEL ENGRANAJE DE 4a

(a) Extraiga el cojinete de rodillos en aguja del engranaje de 4a del eje de entrada.

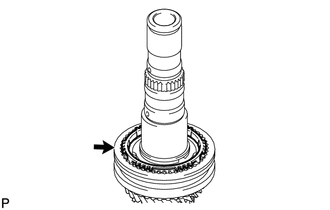

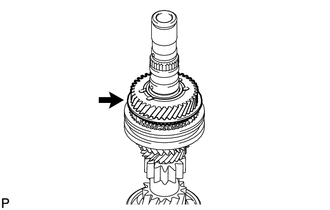

23. EXTRAIGA EL 2° ANILLO SINCRONIZADOR EXTERIOR

(a) Extraiga el 2° anillo sincronizador exterior del cubo del embrague de la transmisión n° 2.

24. EXTRAIGA EL SEPARADOR DEL COJINETE DEL ENGRANAJE DE 4a

(a) Extraiga el separador del cojinete del engranaje de 4a del cubo del embrague de la transmisión n° 2.

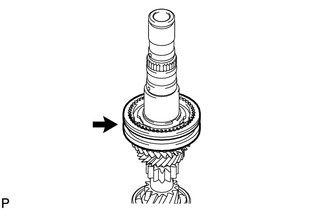

25. EXTRAIGA EL MANGUITO DEL CUBO DE LA TRANSMISIÓN N° 2

(a) Extraiga el manguito del cubo de la transmisión n° 2 del cubo del embrague de la transmisión n° 2.

26. EXTRAIGA LA LLAVE DE CAMBIO DEL SINCRONIZADOR DEL CAMBIO DE MARCHAS N° 2

(a) Extraiga las 3 llaves de cambio del sincronizador del cambio de marchas n° 2 del cubo del embrague de la transmisión n° 2.

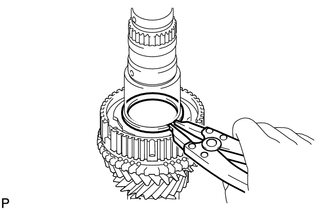

27. EXTRAIGA EL ANILLO DE RETENCIÓN DEL EJE DE FIJACIÓN N° 2 DEL CUBO DEL EMBRAGUE

(a) Utilice un expansor de anillos de retención para extraer el anillo de retención del eje de fijación del cubo del embrague n° 2.

28. EXTRAIGA EL ENGRANAJE DE 3a

(a) Utilice la SST y una prensa para extraer el cubo del embrague de la transmisión n° 2, el anillo sincronizador n° 3 y la 3a marcha del eje de entrada.

SST: 09950-00020

AVISO:

  • No apriete excesivamente la SST.
  • Sujete el eje de entrada con la mano para evitar que se caiga

29. EXTRAIGA EL COJINETE DE RODILLOS EN AGUJA DEL ENGRANAJE DE 3a

(a) Extraiga del eje de entrada el cojinete de rodillos en aguja del engranaje de 3a.

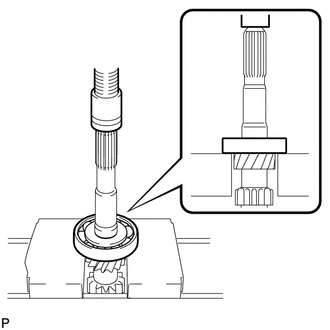

30. EXTRAIGA EL COJINETE DELANTERO DEL EJE DE ENTRADA

(a) Utilice una prensa para extraer el cojinete delantero del eje de entrada.

AVISO:

Sujete el eje de entrada con la mano para evitar que se caiga
