Toyota Corolla Manual de Taller: Componentes

COMPONENTES

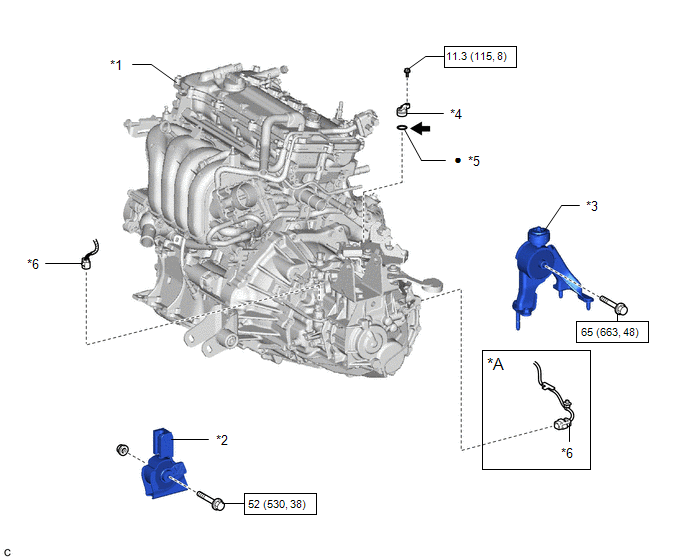

ILUSTRACIÓN

*A

Con interruptor de posición de punto muerto

-

-

*1

CONJUNTO DEL MOTOR CON TRANSEJE

*2

AISLANTE DE MONTAJE DELANTERO DEL MOTOR

*3

AISLANTE DE MONTAJE TRASERO DEL MOTOR

*4

SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO CONDUCIDO DEL VELOCÍMETRO

*5

JUNTA TÓRICA

*6

MAZO DE CABLES

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Aceite de engranajes

-

-

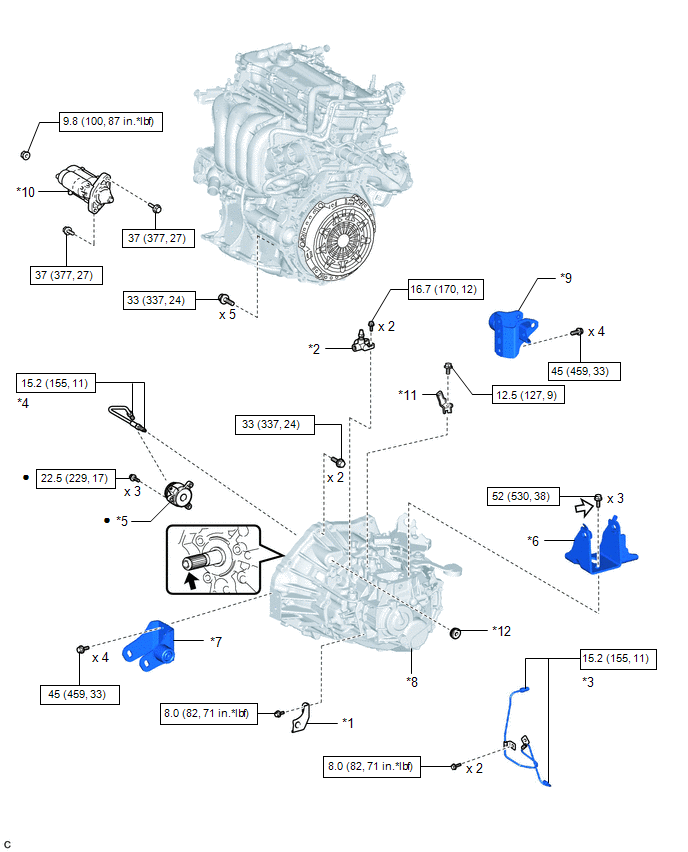

ILUSTRACIÓN

*1

SOPORTE DE LA MANGUERA FLEXIBLE DEL EMBRAGUE

*2

SUBCONJUNTO DE PURGA DE DESEMBRAGUE

*3

TUBO DEL CILINDRO DE DESEMBRAGUE A LA MANGUERA FLEXIBLE

*4

TUBO DE DESEMBRAGUE DEL TAPÓN DE PURGA

*5

CONJUNTO DEL CILINDRO CON COJINETE DE DESEMBRAGUE

*6

SOPORTE DE MONTAJE IZQUIERDO DEL MOTOR

*7

SOPORTE DE MONTAJE DELANTERO DEL MOTOR

*8

CONJUNTO DEL TRANSEJE MANUAL

*9

SOPORTE DE MONTAJE TRASERO DEL MOTOR

*10

CONJUNTO DEL MOTOR DE ARRANQUE

*11

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*12

FUNDA DEL TUBO DEL EMBRAGUE

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa para ranuras de embrague

Adhesivo 1324

Pieza prerrecubierta

-

-

    Conjunto Del Transeje Manual (si No Se Utiliza El Puente De Soporte Del Motor)

    ExtracciÓn
