COMPONENTES

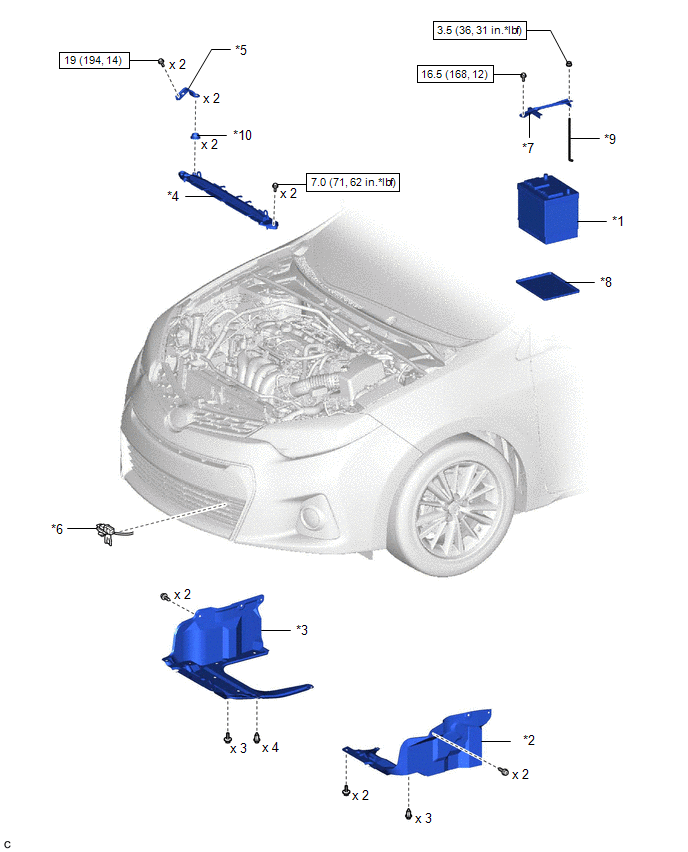

ILUSTRACIÓN

*1

BATERÍA

*2

CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

*3

CUBIERTA INFERIOR DERECHA DEL MOTOR

*4

CUBIERTA DEL VENTILADOR N° 2

*5

SOPORTE SUPERIOR DEL RADIADOR

*6

CONJUNTO DEL TERMISTOR

*7

SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

*8

BANDEJA DE LA BATERÍA

*9

PERNO DE LA ABRAZADERA DE LA BATERÍA

*10

AMORTIGUADOR DEL SOPORTE DEL RADIADOR

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

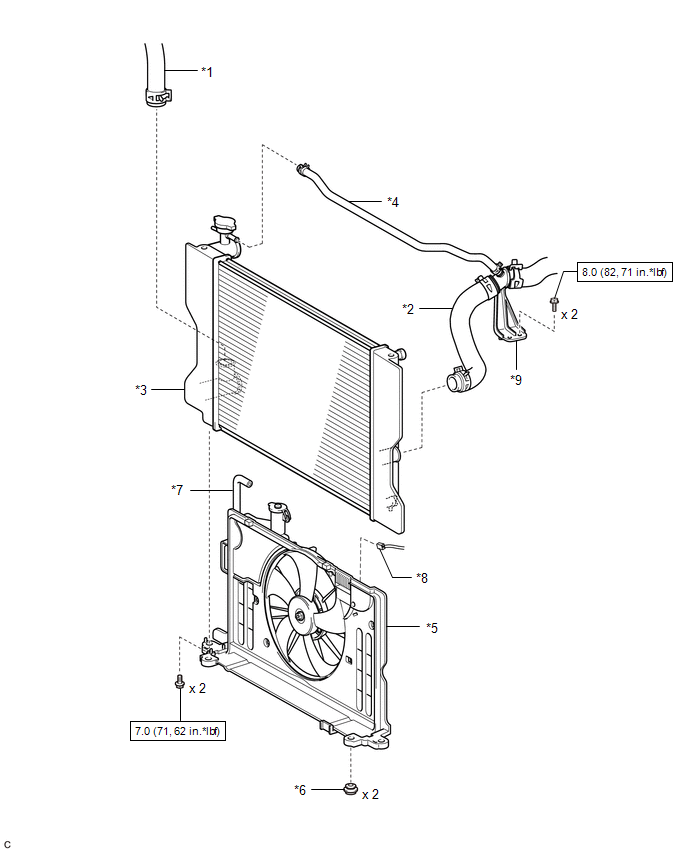

ILUSTRACIÓN

*1

MANGUERA DEL RADIADOR N° 2

*2

MANGUERA DEL RADIADOR N° 3

*3

CONJUNTO DEL RADIADOR

*4

MANGUERA DE DERIVACIÓN DE AGUA N° 2

*5

CUBIERTA DEL VENTILADOR

*6

SOPORTE INFERIOR DEL RADIADOR

*7

MANGUERA DEL DEPÓSITO AUXILIAR

*8

CONECTOR DE LA ECU DEL VENTILADOR DE REFRIGERACIÓN

*9

TUBO DEL RADIADOR

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

    Radiador

    InspecciÓn En El VehÍculo
