Toyota Corolla Manual de Taller: Motor Del Ventilador De RefrigeraciÓn

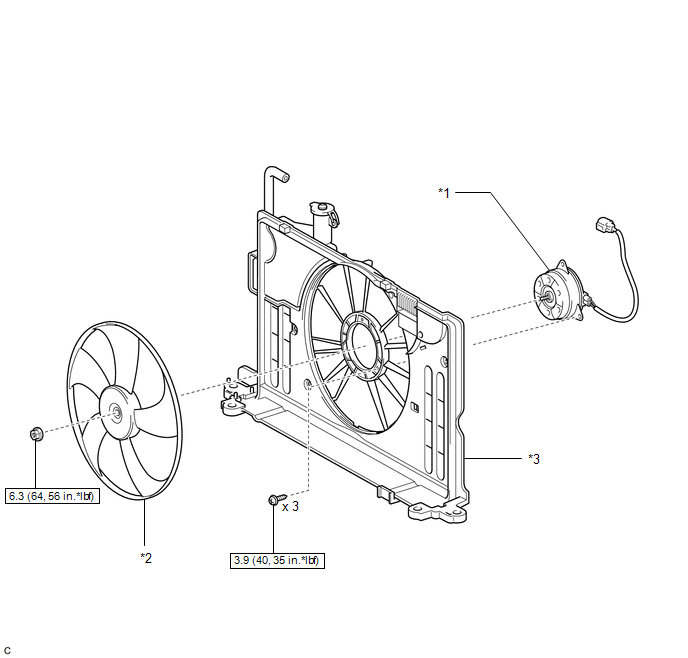

Componentes

COMPONENTES

ILUSTRACIÓN

*1

MOTOR DEL VENTILADOR DE REFRIGERACIÓN

*2

VENTILADOR

*3

CUBIERTA DEL VENTILADOR

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL MOTOR DEL VENTILADOR DE REFRIGERACIÓN

(a) Desconecte el conector del motor del ventilador de refrigeración.

(b) Compruebe si el motor del ventilador de refrigeración funciona sin problemas cuando se conecta la batería al conector del motor del ventilador de refrigeración.

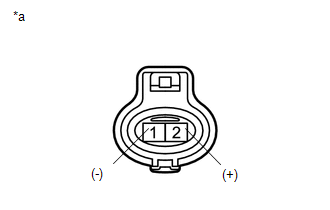

*a

Componente no conectado al mazo de cables

(Motor del ventilador de refrigeración)

(c) Mida la corriente mientras el motor del ventilador de refrigeración está funcionando.

Corriente estándar:

Estado

Valor especificado

Tensión de la batería aplicada a 20°C (68°F)

7.4 a 10.9 A

Si el resultado no es el especificado, reemplace el motor del ventilador de refrigeración.

(d) Conecte el conector del motor del ventilador de refrigeración.

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL RADIADOR

Haga clic aquí

2. EXTRAIGA EL VENTILADOR

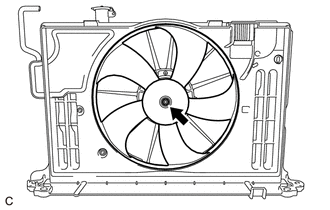

(a) Extraiga la tuerca y el ventilador.

3. EXTRAIGA EL MOTOR DEL VENTILADOR DE REFRIGERACIÓN

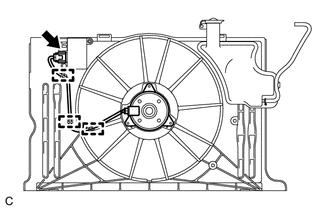

(a) Desconecte el conector del motor del ventilador de refrigeración, y desenganche las 3 abrazaderas del mazo de cables.

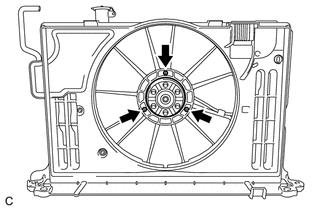

(b) Extraiga los 3 tornillos y el motor del ventilador.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL MOTOR DEL VENTILADOR DE REFRIGERACIÓN

(a) Instale el motor del ventilador de refrigeración con los 3 tornillos.

Torque:

3.9 N·m {40 kgf·cm, 35 in·lbf}

(b) Conecte el conector del motor del ventilador de refrigeración y enganche las 3 abrazaderas al mazo de cables.

2. INSTALE EL VENTILADOR

(a) Instale el ventilador con la tuerca.

Torque:

6.3 N·m {64 kgf·cm, 56 in·lbf}

3. INSTALE EL CONJUNTO DEL RADIADOR

Haga clic aquí

    Ecu Del Ventilador De RefrigeraciÓn

    Radiador
