Toyota Corolla Manual de Taller: Componentes

COMPONENTES

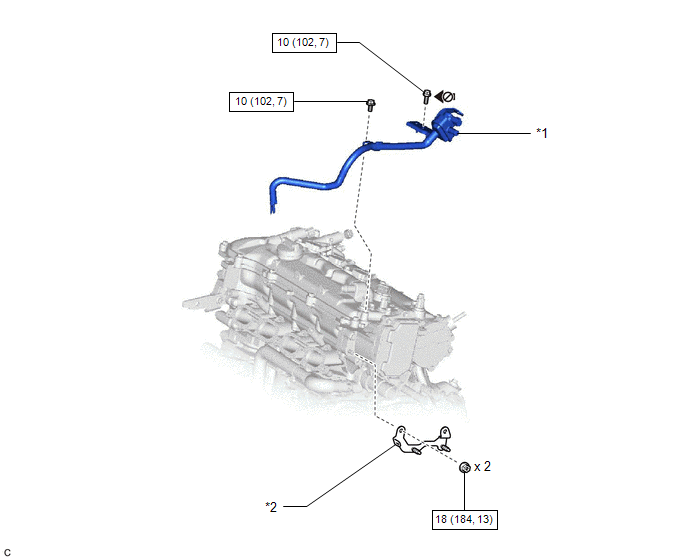

ILUSTRACIÓN

*1

CONJUNTO DE LA VÁLVULA DE CONMUTACIÓN DE VACÍO N° 1

*2

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

No aplique lubricante a las roscas

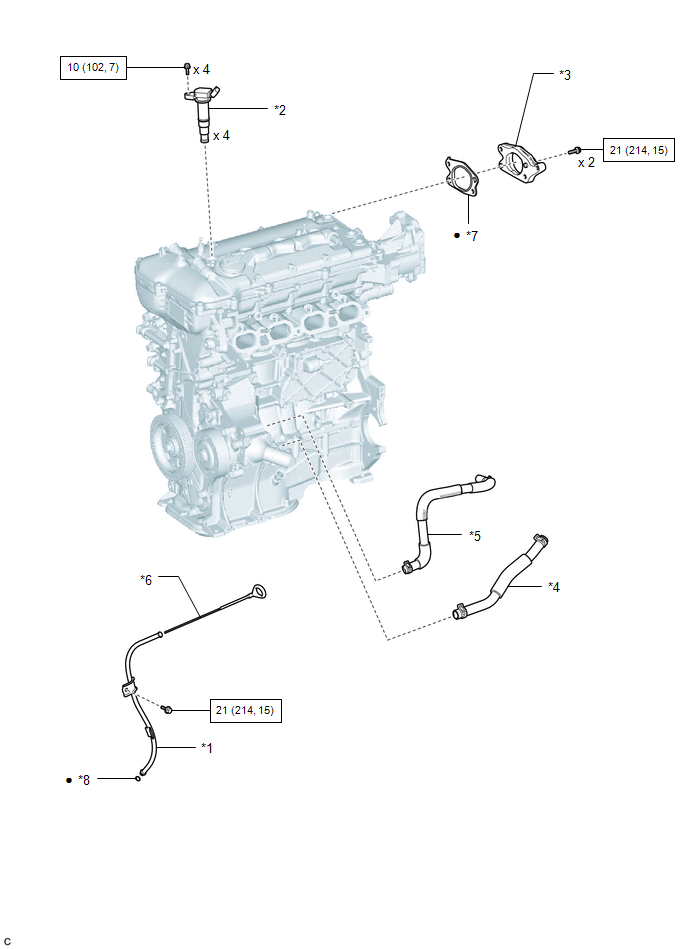

ILUSTRACIÓN

*1

GUÍA DE LA VARILLA INDICADORA DE NIVEL DE ACEITE DEL MOTOR

*2

CONJUNTO DE LA BOBINA DE ENCENDIDO

*3

SOPORTE DE LA BOMBA DE VACÍO N° 1

*4

MANGUERA DE DERIVACIÓN DE AGUA N° 3

*5

MANGUERA DE ENTRADA DE AGUA

*6

VARILLA INDICADORA DE NIVEL DE ACEITE DEL MOTOR

*7

JUNTA

*8

JUNTA TÓRICA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

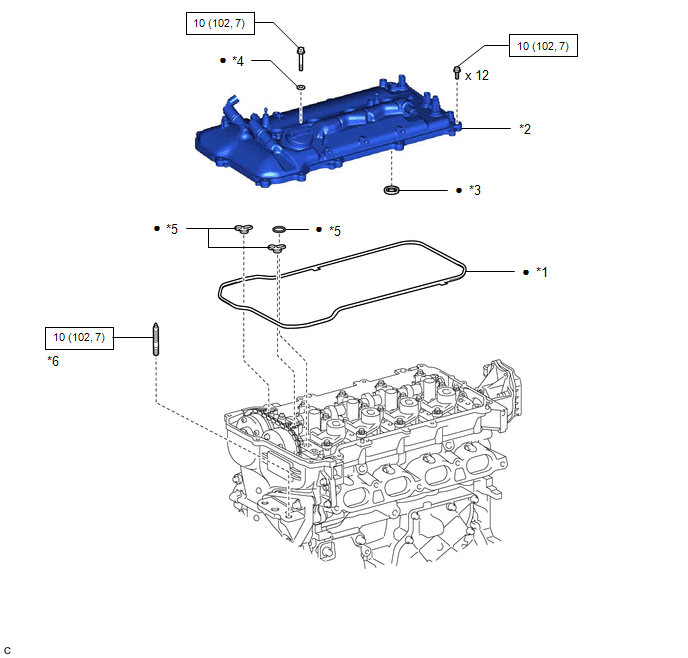

ILUSTRACIÓN

*1

JUNTA DE LA TAPA DE LA CULATA

*2

SUBCONJUNTO DE LA TAPA DE LA CULATA

*3

JUNTA DEL TUBO DE LA BUJÍA DE ENCENDIDO

*4

ARANDELA DE ESTANQUEIDAD

*5

JUNTA

*6

ESPÁRRAGO PRISIONERO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

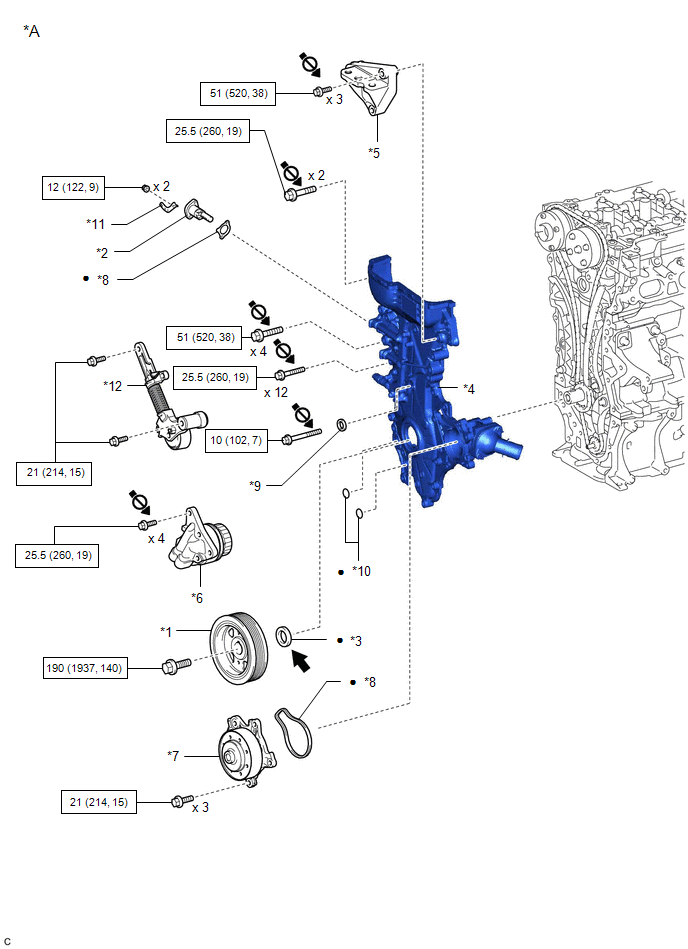

ILUSTRACIÓN

*A

Para tipo del juego del elemento del filtro de aceite

-

-

*1

POLEA DEL CIGÜEÑAL

*2

CONJUNTO DEL TENSOR DE CADENA N° 1

*3

SELLO DE ACEITE DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

*4

SUBCONJUNTO DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

*5

SOPORTE DE MONTAJE DERECHO DEL MOTOR

*6

SOPORTE DEL FILTRO DE ACEITE

*7

CONJUNTO DE LA BOMBA DE AGUA

*8

JUNTA

*9

ARANDELA DE ESTANQUEIDAD

*10

JUNTA TÓRICA

*11

SOPORTE

*12

CONJUNTO DEL TENSOR DE LA CORREA TRAPEZOIDAL RANURADA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Pieza prerrecubierta

No aplique lubricante a las roscas

-

-

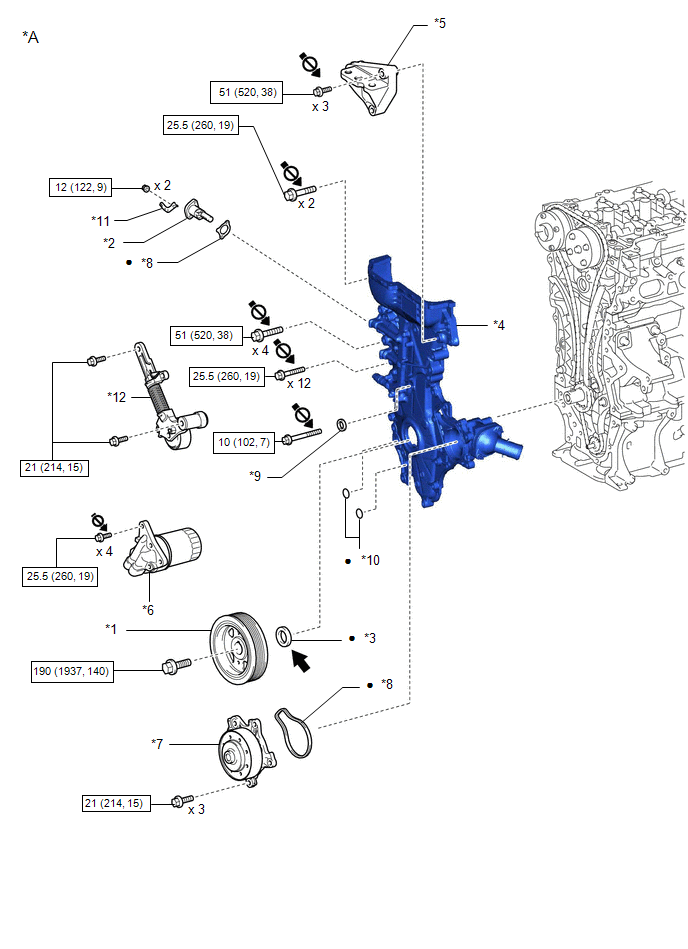

ILUSTRACIÓN

*A

Para tipo del subconjunto del filtro de aceite

-

-

*1

POLEA DEL CIGÜEÑAL

*2

CONJUNTO DEL TENSOR DE CADENA N° 1

*3

SELLO DE ACEITE DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

*4

SUBCONJUNTO DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

*5

SOPORTE DE MONTAJE DERECHO DEL MOTOR

*6

SOPORTE DEL FILTRO DE ACEITE

*7

CONJUNTO DE LA BOMBA DE AGUA

*8

JUNTA

*9

ARANDELA DE ESTANQUEIDAD

*10

JUNTA TÓRICA

*11

SOPORTE

*12

CONJUNTO DEL TENSOR DE LA CORREA TRAPEZOIDAL RANURADA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Pieza prerrecubierta

No aplique lubricante a las roscas

-

-

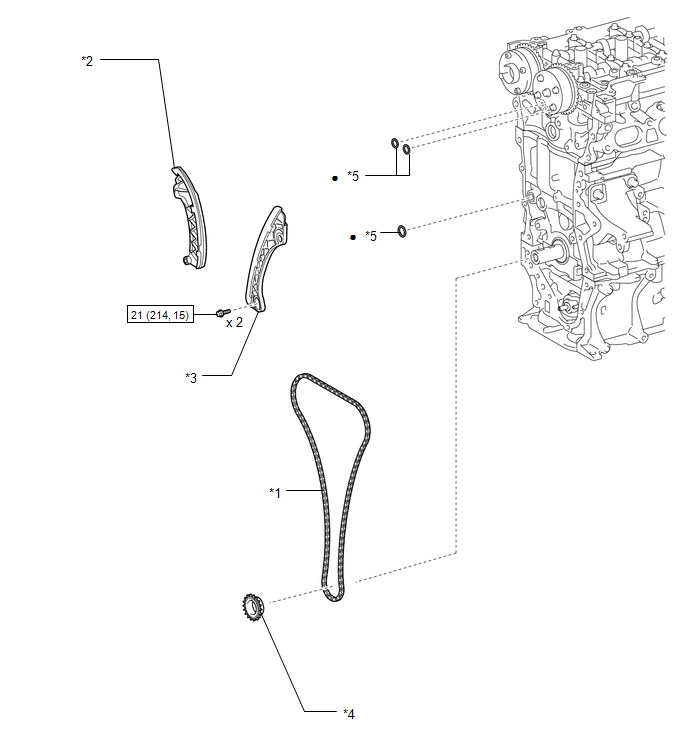

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA CADENA

*2

PATÍN DEL TENSOR DE CADENA

*3

AMORTIGUADOR DE VIBRACIONES DE LA CADENA N° 1

*4

PIÑÓN DE DISTRIBUCIÓN DEL CIGÜEÑAL

*5

JUNTA TÓRICA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

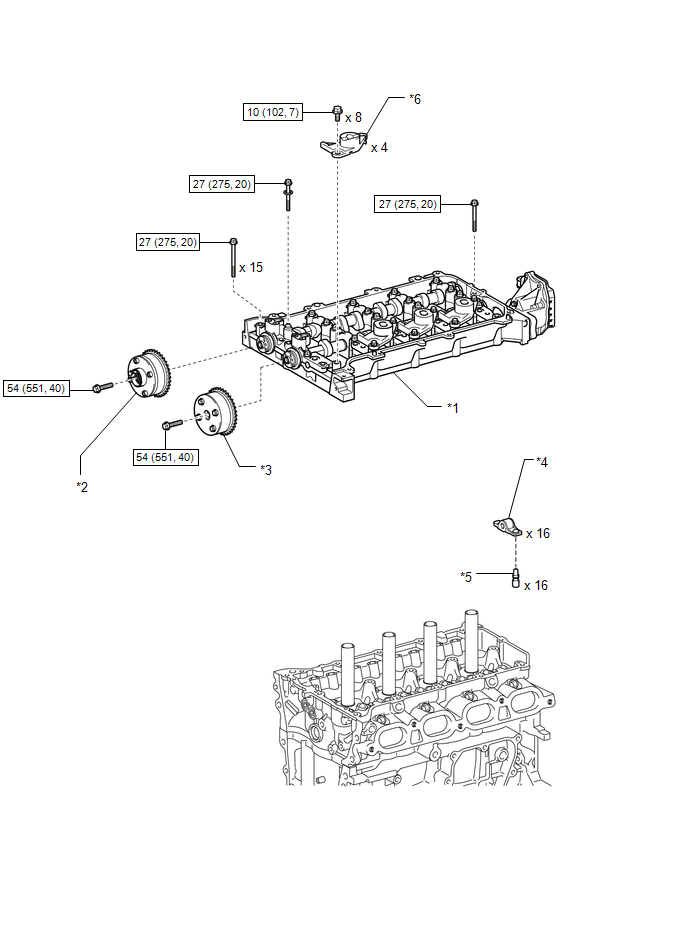

ILUSTRACIÓN

*1

SUBCONJUNTO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

*2

CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DE ESCAPE DEL ÁRBOL DE LEVAS

*3

CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS

*4

SUBCONJUNTO DEL BALANCÍN DE LA VÁLVULA N° 1

*5

CONJUNTO DEL DISPOSITIVO DE AJUSTE DE LA HOLGURA DE LA VÁLVULA

*6

SUBCONJUNTO DEL AMORTIGUADOR DE MOVIMIENTO DEL BALANCÍN DE LA VÁLVULA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-
