Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

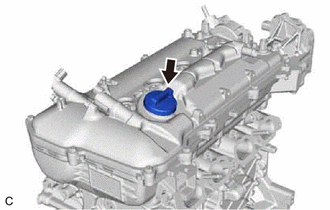

1. EXTRAIGA EL SUBCONJUNTO DEL TAPÓN DE LLENADO DE ACEITE

(a) Quite el subconjunto del tapón de llenado de aceite.

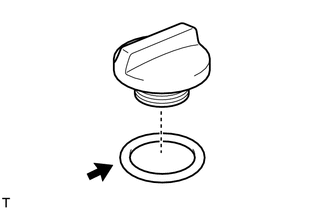

2. EXTRAIGA LA JUNTA DEL TAPÓN DE LLENADO DE ACEITE

(a) Extraiga la junta del tapón de llenado de aceite.

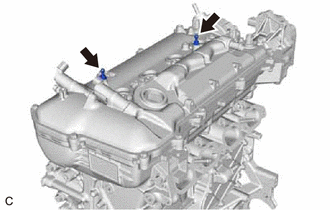

3. EXTRAIGA LA JUNTA DE LA CUBIERTA DEL MOTOR

(a) Retire las 2 juntas de la cubierta del motor.

4. EXTRAIGA LA BUJÍA DE ENCENDIDO

Haga clic aquí

5. EXTRAIGA EL SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (SENSOR DE POSICIÓN DEL CIGÜEÑAL N° 1)

Haga clic aquí

6. EXTRAIGA EL SENSOR DEL EJE VALVEMATIC (SENSOR DE POSICIÓN DEL CIGÜEÑAL N° 1)

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (para el lado de escape)

Haga clic aquí

8. EXTRAIGA EL CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (para el lado de admisión)

Haga clic aquí

9. EXTRAIGA EL SENSOR DE POSICIÓN DEL CIGÜEÑAL

Haga clic aquí

10. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE PRESIÓN DE ACEITE DEL MOTOR

Haga clic aquí

11. EXTRAIGA EL CONTROL DEL SENSOR DE DETONACIONES

Haga clic aquí

12. EXTRAIGA EL SENSOR DE TEMPERATURA DEL REFRIGERANTE DEL MOTOR

Haga clic aquí

13. EXTRAIGA EL SUBCONJUNTO DE LA TAPA DE LA CULATA

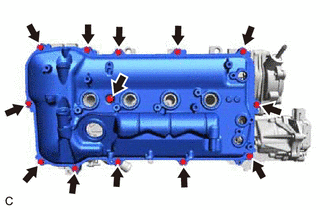

(a) Extraiga los 13 pernos, la arandela de estanqueidad y el subconjunto de la tapa de la culata.

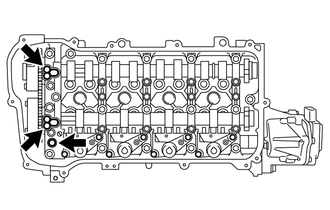

(b) Quite las 3 juntas del sombrerete del árbol de levas.

AVISO:

Ya que las juntas pueden atascarse en el subconjunto de la tapa de la culata, procure no dejar caer ninguna de las juntas dentro del motor al extraer dicho subconjunto.

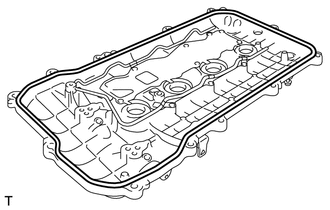

14. EXTRAIGA LA JUNTA DE LA TAPA DE LA CULATA

(a) Extraiga la junta de la tapa de la culata.

15. EXTRAIGA LA JUNTA DEL TUBO DE LA BUJÍA DE ENCENDIDO

(a) Haga palanca para extraer las 4 garras de la placa deflectora de ventilación.

AVISO:

No deforme las garras de la placa deflectora de ventilación más de lo necesario.

(b) Extraiga las 4 juntas del tubo de bujías del subconjunto de la tapa de la culata.

AVISO:

Procure no dañar el subconjunto de la tapa de la culata.

OBSERVACIÓN:

Evite que las juntas del tubo de la bujía se deformen en la medida de lo posible. Las juntas del tubo de la bujía de encendido que se hayan extraído se usarán al instalar las nuevas juntas.

16. EXTRAIGA EL FILTRO DE ACEITE

Haga clic aquí

17. EXTRAIGA LA UNIÓN DEL FILTRO DE ACEITE (para el tipo de subconjunto del filtro de aceite)

(a) Utilice una llave de cubo hexagonal 12 mm para extraer la unión del filtro de aceite del soporte del filtro de aceite.

18. FIJE EL CILINDRO N° 1 EN TDC/COMPRESIÓN

Haga clic aquí

19. EXTRAIGA LA POLEA DEL CIGÜEÑAL

Haga clic aquí

20. EXTRAIGA EL CONJUNTO DEL TENSOR DE CADENA N° 1

Haga clic aquí

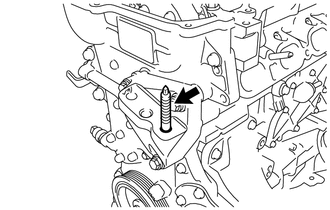

21. EXTRAIGA EL ESPÁRRAGO PRISIONERO

AVISO:

Si el espárrago prisionero está deformado o sus roscas están dañadas, reemplácelo.

(a) Extraiga el espárrago prisionero del soporte de montaje derecho del motor.

22. EXTRAIGA EL SUBCONJUNTO DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

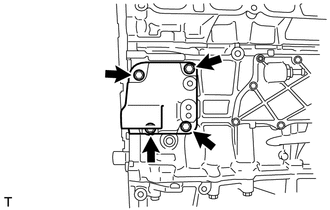

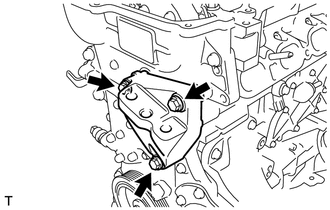

(a) Quite los 3 pernos y el soporte de montaje derecho del motor.

(b) Quite los 4 pernos y el soporte del filtro de aceite.

(c) Extraiga las 2 juntas tóricas.

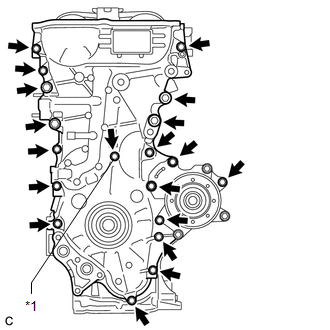

(d) Quite los 19 pernos y la arandela de estanqueidad.

*1

Arandela de estanqueidad

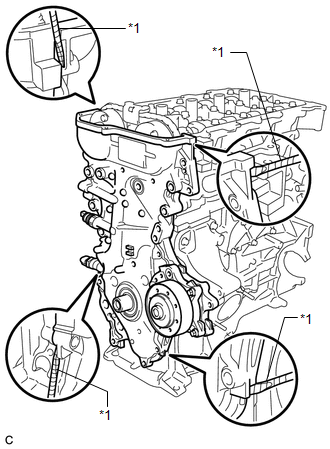

(e) Extraiga el subconjunto de la tapa de la cadena de distribución haciendo palanca con un destornillador entre el subconjunto de la tapa de la cadena de distribución y el subconjunto de la culata, el subconjunto del alojamiento del árbol de levas, el subconjunto del bloque de cilindros y el conjunto del cárter de refuerzo tal como se indica en la ilustración.

AVISO:

Tenga cuidado de no dañar las superficies de contacto del subconjunto de la culata, el subconjunto del alojamiento del árbol de levas, el subconjunto del bloque de cilindros, el conjunto del cárter de refuerzo y el subconjunto de la tapa de la cadena de distribución.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*1

Cinta protectora

(f) Extraiga las 3 juntas tóricas.

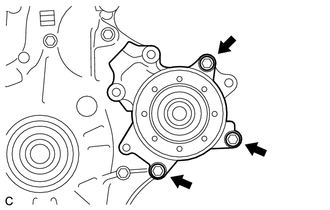

(g) Retire los 3 pernos y el conjunto de la bomba de agua del motor.

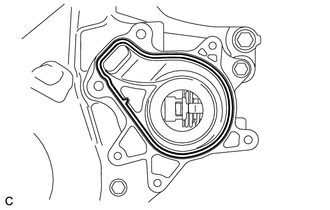

(h) Retire la junta.

23. EXTRAIGA EL SELLO DE ACEITE DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

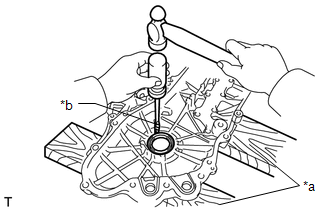

(a) Coloque el subconjunto de la tapa de la cadena de distribución sobre tacos de madera.

*a

Taco de madera

*b

Cinta protectora

(b) Quite el sello de aceite de la tapa de la cadena de distribución con un destornillador.

AVISO:

Tenga cuidado de no dañar la superficie del orificio de ajuste a presión del sello de aceite de la tapa de la cadena de distribución.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

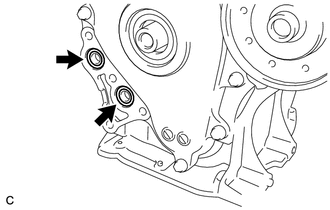

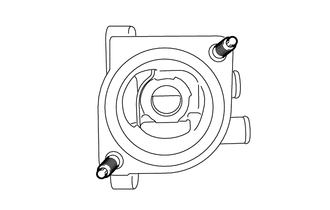

24. EXTRAIGA EL ESPÁRRAGO PRISIONERO DEL ALOJAMIENTO DE LA ENTRADA DE AGUA

AVISO:

Sustituya el espárrago prisionero del alojamiento de la entrada de agua si está deformado o si las roscas se encuentran dañadas.

(a) Utilice una llave de cubo "TORX" E5 para extraer los 2 espárragos prisioneros del alojamiento de la entrada de agua.

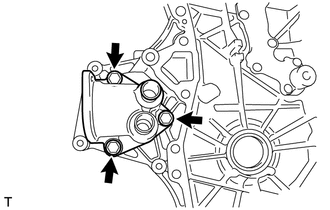

25. EXTRAIGA EL ALOJAMIENTO DE LA ENTRADA DE AGUA

(a) Extraiga los 3 pernos, la junta y el alojamiento de la entrada de agua.

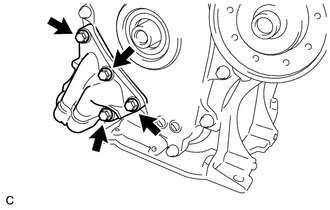

26. EXTRAIGA EL SOPORTE N° 1 DEL GENERADOR

(a) Extraiga los 4 pernos y el soporte del generador n° 1.

27. EXTRAIGA EL PATÍN DEL TENSOR DE LA CADENA

Haga clic aquí

28. EXTRAIGA EL AMORTIGUADOR DE VIBRACIONES DE LA CADENA N° 1

Haga clic aquí

29. EXTRAIGA EL SUBCONJUNTO DE LA CADENA

Haga clic aquí

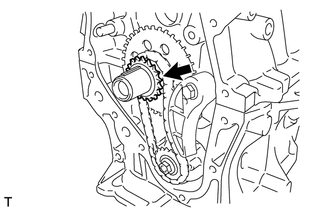

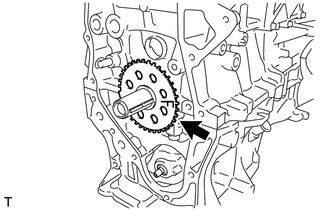

30. EXTRAIGA EL PIÑÓN DE DISTRIBUCIÓN DEL CIGÜEÑAL

(a) Extraiga el piñón de distribución del cigüeñal.

31. EXTRAIGA EL SUBCONJUNTO DE LA CADENA N° 2

(a) Coloque provisionalmente la polea del cigüeñal y el perno de la polea del cigüeñal.

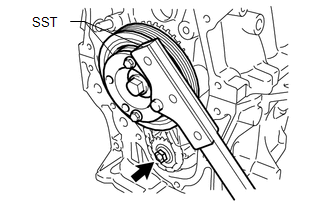

(b) Sujete la polea del cigüeñal con una SST. A continuación, extraiga la tuerca del engranaje del eje propulsor de la bomba de aceite.

SST: 09213-54015

SST: 09330-00021

OBSERVACIÓN:

Para el paso de rosca de perno de 64 mm (2.52 pulg.), el número de pieza del perno de instalación de la SST (herramienta de sujeción de la polea del cigüeñal) es 91551-00850 (cantidad: 2).

(c) Extraiga la SST, el perno de la polea del cigüeñal y la polea del cigüeñal.

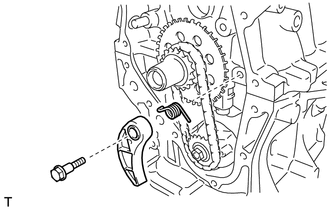

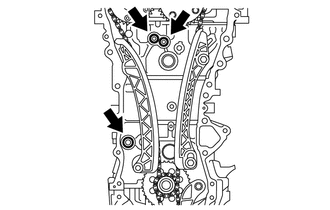

(d) Extraiga el perno, la placa del tensor de cadena y el muelle amortiguador de la cadena.

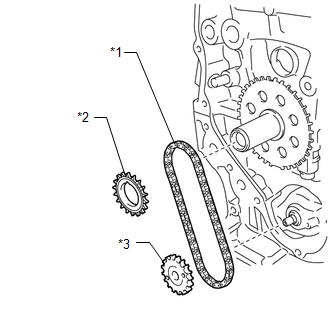

(e) Extraiga el engranaje conductor de la bomba de aceite, el engranaje del eje propulsor de la bomba de aceite y el subconjunto de la cadena n° 2.

*1

Subconjunto de cadena n° 2

*2

Engranaje conductor de la bomba de aceite

*3

Engranaje del eje propulsor de la bomba de aceite

32. EXTRAIGA LA PLACA DEL SENSOR DE POSICIÓN DEL CIGÜEÑAL N° 1

(a) Extraiga la placa del sensor de posición del cigüeñal n° 1.

33. EXTRAIGA LA LLAVE DEL ENGRANAJE DE DISTRIBUCIÓN DEL CIGÜEÑAL

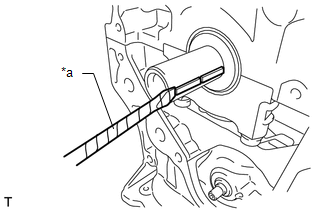

(a) Con la ayuda de un destornillador, extraiga las 2 llaves del engranaje de distribución del cigüeñal.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*a

Cinta protectora

34. INSPECCIONE EL CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS

Haga clic aquí

35. INSPECCIONE EL CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS DE ESCAPE

Haga clic aquí

36. EXTRAIGA EL CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS

Haga clic aquí

37. EXTRAIGA EL CONJUNTO DEL ENGRANAJE DE ESCAPE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS

Haga clic aquí

38. EXTRAIGA EL SUBCONJUNTO DEL AMORTIGUADOR DE MOVIMIENTO DEL BALANCÍN DE LA VÁLVULA

Haga clic aquí

39. INSTALE EL SUBCONJUNTO DEL AMORTIGUADOR DE MOVIMIENTO DEL BALANCÍN DE LA VÁLVULA

Haga clic aquí

40. EXTRAIGA EL SUBCONJUNTO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

Haga clic aquí

41. EXTRAIGA EL CONJUNTO DEL CONTROLADOR DE CARRERA DE LA VÁLVULA VARIABLE CONTINUA

Haga clic aquí

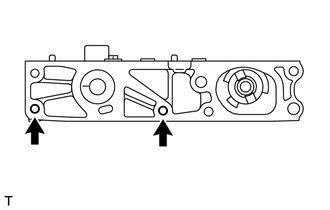

42. EXTRAIGA EL ESPÁRRAGO PRISIONERO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

AVISO:

Sustituya el espárrago prisionero del alojamiento del árbol de levas si está deformado o si las roscas se encuentran dañadas.

(a) Extraiga los 2 espárragos prisioneros del alojamiento del árbol de levas con una llave de cubo E7 "TORX".

43. EXTRAIGA EL PASADOR RECTO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

AVISO:

No es necesario extraer el pasador recto del alojamiento del árbol de levas a menos que se sustituya.

44. EXTRAIGA EL SUBCONJUNTO DE LA CULATA

Haga clic aquí

45. EXTRAIGA LA JUNTA DE LA CULATA

Haga clic aquí

46. EXTRAIGA LA VÁLVULA DE PCV (SUBCONJUNTO DE LA VÁLVULA DE VENTILACIÓN)

Haga clic aquí

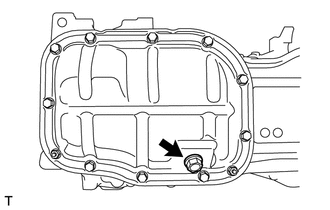

47. EXTRAIGA EL TAPÓN DE DRENAJE DEL CÁRTER DE ACEITE

(a) Extraiga el tapón de drenaje del cárter de aceite y la junta.

48. EXTRAIGA EL SUBCONJUNTO DEL CÁRTER DE ACEITE N° 2

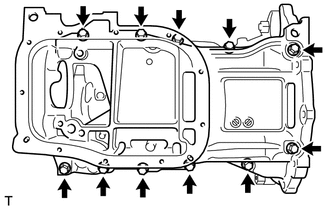

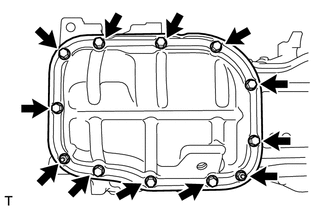

(a) Quite los 10 pernos y las 2 tuercas.

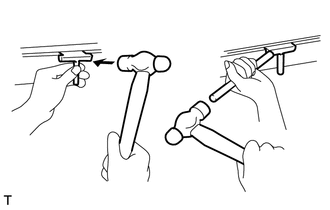

(b) Inserte la cuchilla de un cortajuntas del cárter de aceite entre el conjunto del cárter de refuerzo y el subconjunto del cárter de aceite n° 2. Corte el producto de sellado y extraiga el subconjunto del cárter de aceite n° 2.

AVISO:

  • Tenga cuidado de no dañar la superficie del subconjunto del cárter de aceite n° 2 que está en contacto con el conjunto del refuerzo del cárter.
  • Tenga cuidado de no dañar la brida del conjunto del refuerzo del cárter.

49. EXTRAIGA EL CONJUNTO DE LA BOMBA DE ACEITE

Haga clic aquí

50. EXTRAIGA EL CONJUNTO DE REFUERZO DEL CÁRTER

(a) Afloje de manera uniforme los 11 pernos y extráigalos.

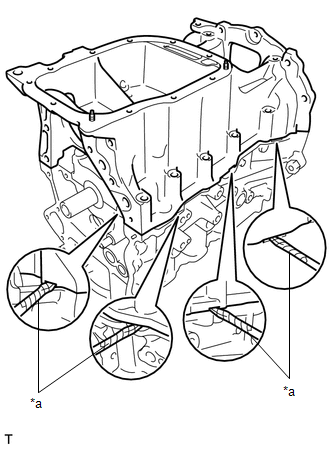

(b) Utilice un destornillador para extraer el conjunto del cárter de refuerzo haciendo palanca entre el conjunto del refuerzo del cárter y el subconjunto del bloque de cilindros.

AVISO:

Tenga cuidado de no dañar las superficies de contacto del conjunto del refuerzo del cárter y el subconjunto del bloque de cilindros.

OBSERVACIÓN:

Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*a

Cinta protectora

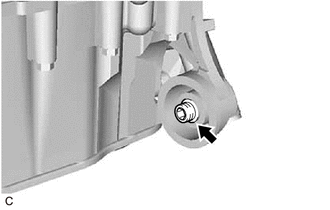

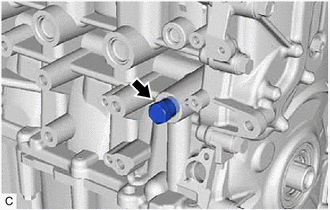

51. EXTRAIGA EL TAPÓN ROSCADO CÓNICO N° 1

(a) Quite el tapón roscado cónico n° 1.

52. EXTRAIGA EL ESPÁRRAGO PRISIONERO DEL CÁRTER DE REFUERZO

AVISO:

Si el espárrago prisionero del refuerzo del cárter está deformado o tiene las roscas dañadas, reemplácelo.

53. EXTRAIGA EL PASADOR DE ANILLO DEL CÁRTER DE REFUERZO

AVISO:

No es necesario extraer el pasador de anillo del cárter de refuerzo a menos que vaya a sustituirse.

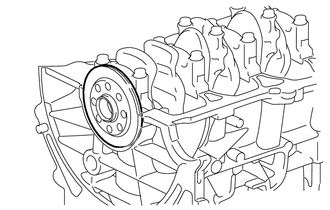

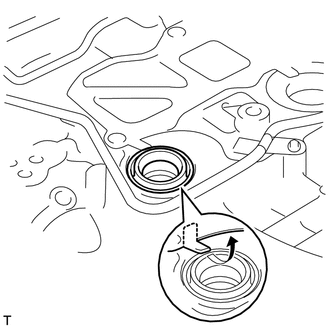

54. EXTRAIGA EL SELLO DE ACEITE TRASERO DEL MOTOR

(a) Extraiga el sello de aceite trasero del motor del subconjunto del bloque de cilindros.
