Toyota Corolla Manual de Taller: Componentes

COMPONENTES

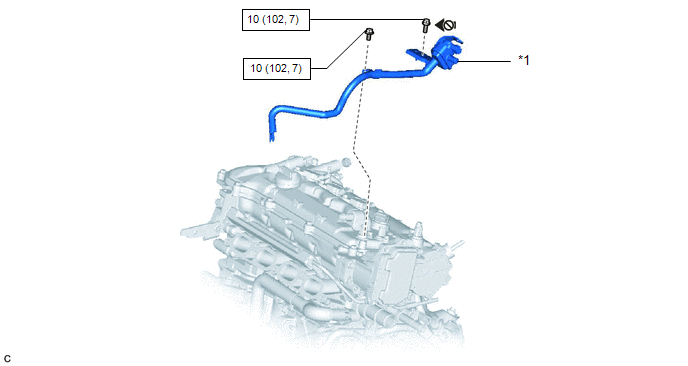

ILUSTRACIÓN

*1

CONJUNTO DE LA VÁLVULA DE CONMUTACIÓN DE VACÍO N° 1

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

No aplique lubricante a las roscas

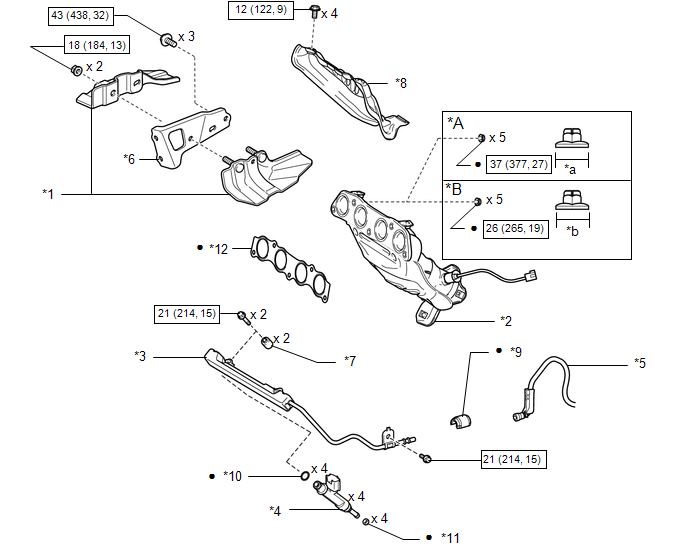

ILUSTRACIÓN

*A

Tipo A

*B

Tipo B

*1

SUBCONJUNTO DEL AISLANTE TÉRMICO DEL EJE PROPULSOR

*2

COLECTOR DE ESCAPE

*3

SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE

*4

CONJUNTO DEL INYECTOR DE COMBUSTIBLE

*5

SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

*6

PUNTAL DEL COLECTOR

*7

SEPARADOR DEL TUBO DE DESCARGA N° 1

*8

AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE N° 1

*9

ABRAZADERA DEL TUBO DE COMBUSTIBLE N° 2

*10

JUNTA TÓRICA

*11

AISLANTE DE VIBRACIONES DEL INYECTOR

*12

COLECTOR DE ESCAPE A LA JUNTA DE CULATA

*a

Diámetro 18 mm (0.71 pulg.)

*b

Diámetro 17 mm (0.67 pulg.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

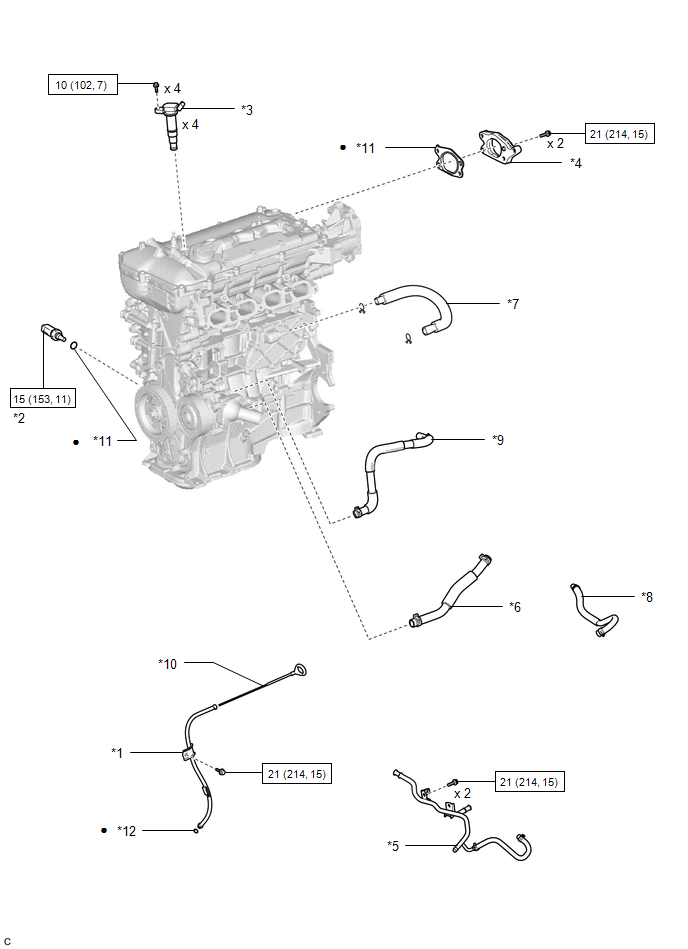

ILUSTRACIÓN

*1

GUÍA DE LA VARILLA INDICADORA DE NIVEL DE ACEITE DEL MOTOR

*2

SENSOR DE TEMPERATURA DEL ACEITE DEL MOTOR

*3

CONJUNTO DE LA BOBINA DE ENCENDIDO

*4

SOPORTE DE LA BOMBA DE VACÍO N° 1

*5

TUBERÍA DE DERIVACIÓN DE AGUA N° 1

*6

MANGUERA DE DERIVACIÓN DE AGUA N° 3

*7

MANGUERA DE VENTILACIÓN

*8

MANGUERA DE DERIVACIÓN DE AGUA

*9

MANGUERA DE ENTRADA DE AGUA

*10

VARILLA INDICADORA DE NIVEL DE ACEITE DEL MOTOR

*11

JUNTA

*12

JUNTA TÓRICA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

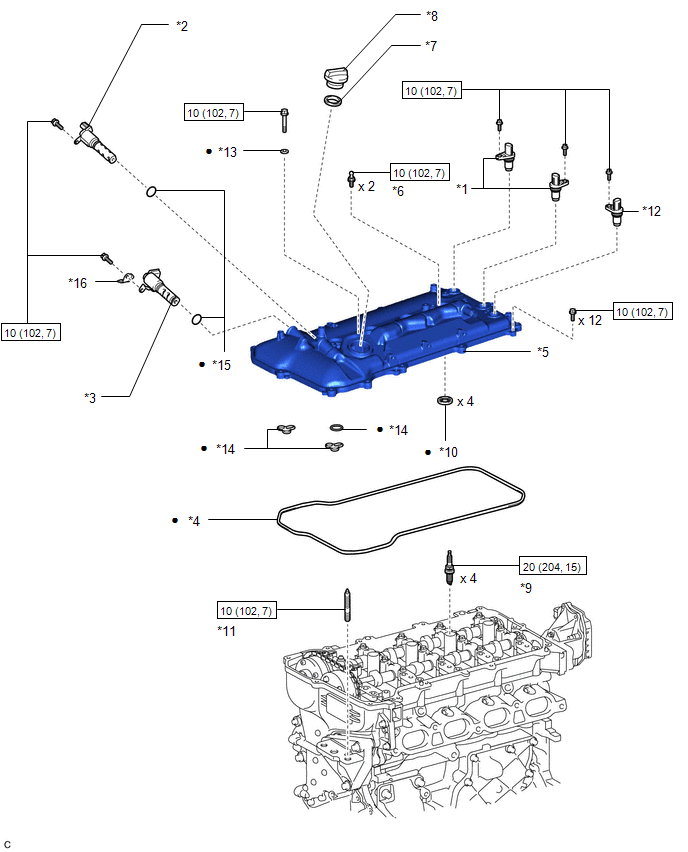

ILUSTRACIÓN

*1

SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (SENSOR DE POSICIÓN DEL CIGÜEÑAL N° 1)

*2

CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (para el lado de admisión)

*3

CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (para el lado de escape)

*4

JUNTA DE LA TAPA DE LA CULATA

*5

SUBCONJUNTO DE LA TAPA DE LA CULATA

*6

JUNTA DE LA CUBIERTA DEL MOTOR

*7

JUNTA DEL TAPÓN DE LLENADO DE ACEITE

*8

SUBCONJUNTO DEL TAPÓN DE LLENADO DE ACEITE

*9

BUJÍA DE ENCENDIDO

*10

JUNTA DEL TUBO DE LA BUJÍA DE ENCENDIDO

*11

ESPÁRRAGO PRISIONERO

*12

SENSOR DEL EJE VALVEMATIC (SENSOR DE POSICIÓN DEL CIGÜEÑAL N° 1)

*13

ARANDELA DE ESTANQUEIDAD

*14

JUNTA

*15

JUNTA TÓRICA

*16

SOPORTE

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

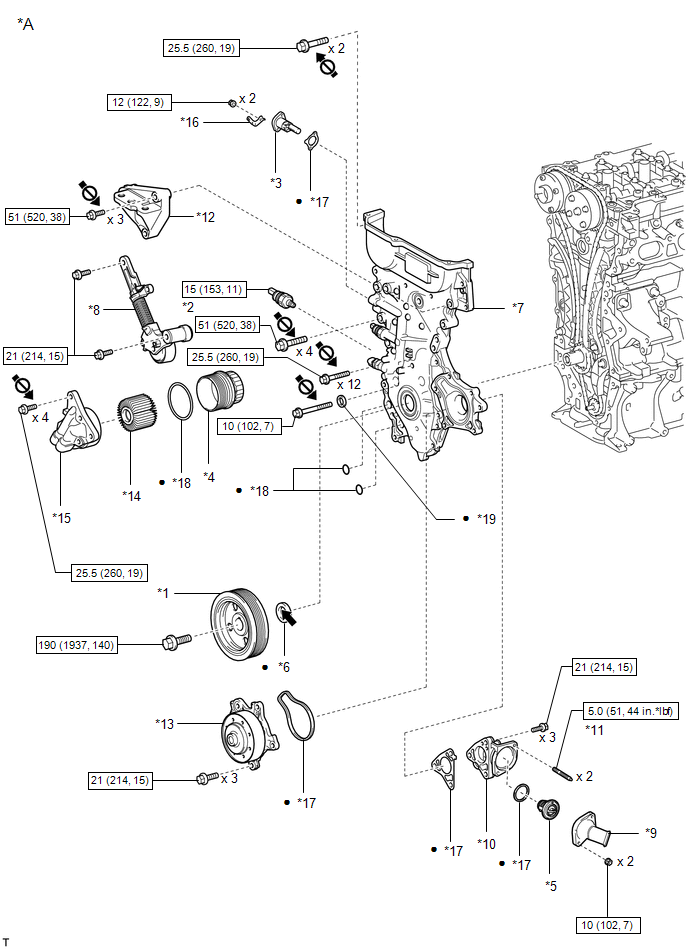

ILUSTRACIÓN

*A

Para tipo del juego del elemento del filtro de aceite

-

-

*1

POLEA DEL CIGÜEÑAL

*2

CONJUNTO DEL INTERRUPTOR DE PRESIÓN DE ACEITE DEL MOTOR

*3

CONJUNTO DEL TENSOR DE CADENA N° 1

*4

CONJUNTO DEL TAPÓN DEL FILTRO DE ACEITE

*5

TERMOSTATO

*6

SELLO DE ACEITE DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

*7

SUBCONJUNTO DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

*8

CONJUNTO DEL TENSOR DE LA CORREA TRAPEZOIDAL RANURADA

*9

ENTRADA DE AGUA

*10

ALOJAMIENTO DE LA ENTRADA DE AGUA

*11

ESPÁRRAGO PRISIONERO DEL ALOJAMIENTO DE LA ENTRADA DE AGUA

*12

SOPORTE DE MONTAJE DERECHO DEL MOTOR

*13

CONJUNTO DE LA BOMBA DE AGUA DEL MOTOR

*14

ELEMENTO DEL FILTRO DE ACEITE

*15

SOPORTE DEL FILTRO DE ACEITE

*16

SOPORTE

*17

JUNTA

*18

JUNTA TÓRICA

*19

ARANDELA DE ESTANQUEIDAD

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Pieza prerrecubierta

No aplique lubricante a las roscas

-

-

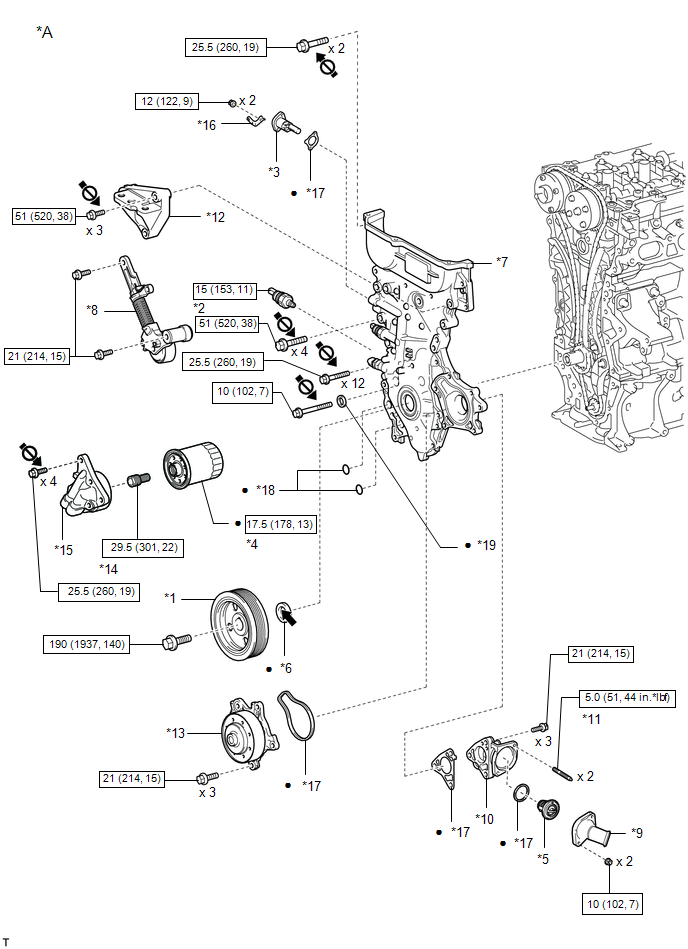

ILUSTRACIÓN

*A

Para tipo del subconjunto del filtro de aceite

-

-

*1

POLEA DEL CIGÜEÑAL

*2

CONJUNTO DEL INTERRUPTOR DE PRESIÓN DE ACEITE DEL MOTOR

*3

CONJUNTO DEL TENSOR DE CADENA N° 1

*4

SUBCONJUNTO DEL FILTRO DE ACEITE

*5

TERMOSTATO

*6

SELLO DE ACEITE DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

*7

SUBCONJUNTO DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN

*8

CONJUNTO DEL TENSOR DE LA CORREA TRAPEZOIDAL RANURADA

*9

ENTRADA DE AGUA

*10

ALOJAMIENTO DE LA ENTRADA DE AGUA

*11

ESPÁRRAGO PRISIONERO DEL ALOJAMIENTO DE LA ENTRADA DE AGUA

*12

SOPORTE DE MONTAJE DERECHO DEL MOTOR

*13

CONJUNTO DE LA BOMBA DE AGUA DEL MOTOR

*14

UNIÓN DEL FILTRO DE ACEITE

*15

SOPORTE DEL FILTRO DE ACEITE

*16

SOPORTE

*17

JUNTA

*18

JUNTA TÓRICA

*19

ARANDELA DE ESTANQUEIDAD

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Pieza prerrecubierta

No aplique lubricante a las roscas

-

-

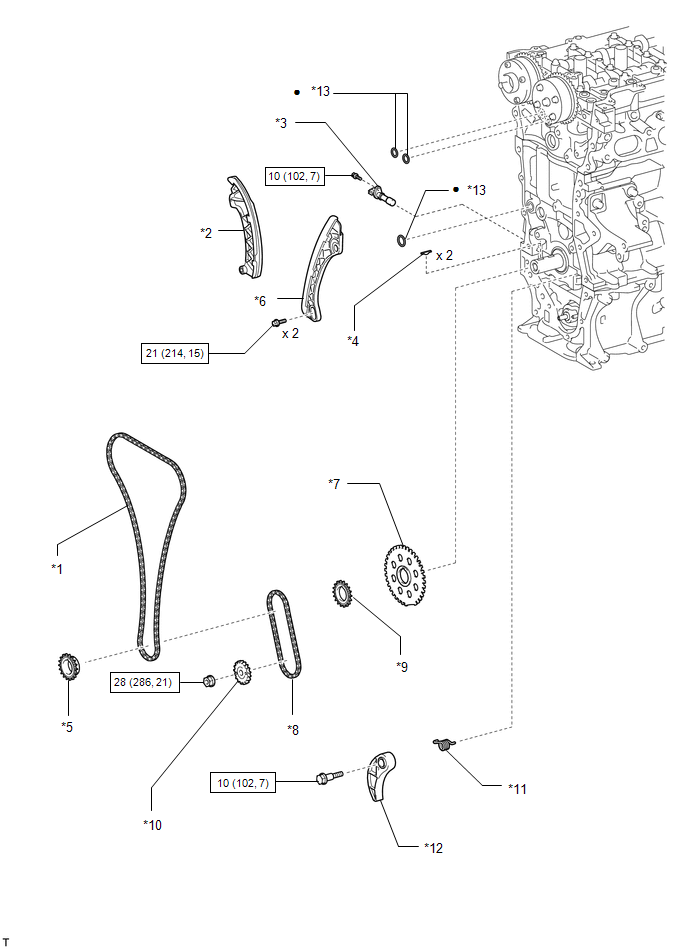

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA CADENA

*2

PATÍN DEL TENSOR DE CADENA

*3

SENSOR DE POSICIÓN DEL CIGÜEÑAL

*4

CHAVETA DEL ENGRANAJE DE DISTRIBUCIÓN DEL CIGÜEÑAL

*5

PIÑÓN DE DISTRIBUCIÓN DEL CIGÜEÑAL

*6

AMORTIGUADOR DE VIBRACIONES DE LA CADENA N° 1

*7

PLACA DEL SENSOR DE POSICIÓN DEL CIGÜEÑAL N° 1

*8

SUBCONJUNTO DE LA CADENA N° 2

*9

ENGRANAJE CONDUCTOR DE LA BOMBA DE ACEITE

*10

ENGRANAJE DEL EJE PROPULSOR DE LA BOMBA DE ACEITE

*11

MUELLE AMORTIGUADOR DE CADENA

*12

PLACA DEL TENSOR DE LA CADENA

*13

JUNTA TÓRICA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

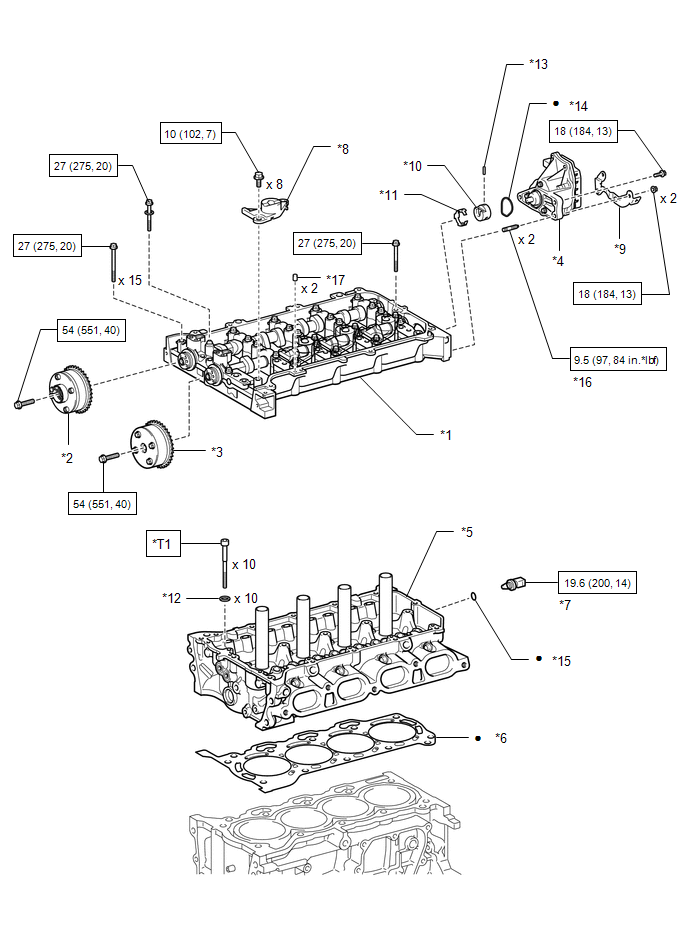

ILUSTRACIÓN

*1

SUBCONJUNTO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

*2

CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DE ESCAPE DEL ÁRBOL DE LEVAS

*3

CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS

*4

CONJUNTO DEL CONTROLADOR DE CARRERA DE LA VÁLVULA VARIABLE CONTINUA

*5

SUBCONJUNTO DE LA CULATA

*6

JUNTA DE LA CULATA

*7

SENSOR DE TEMPERATURA DEL REFRIGERANTE DEL MOTOR

*8

SUBCONJUNTO DEL AMORTIGUADOR DE MOVIMIENTO DEL BALANCÍN DE LA VÁLVULA

*9

SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

*10

CONECTOR DEL ACTUADOR DE CONTROL DE CARRERA DE LA VÁLVULA

*11

CLIP DEL ACTUADOR DE CONTROL DE CARRERA DE LA VÁLVULA

*12

ARANDELA PLANA

*13

PASADOR RECTO

*14

JUNTA TÓRICA

*15

JUNTA

*16

ESPÁRRAGO PRISIONERO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

*17

PASADOR RECTO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

*T1

1°: 49 (500, 36)

2°: Girar 90°

3°: Girar 45°

-

-

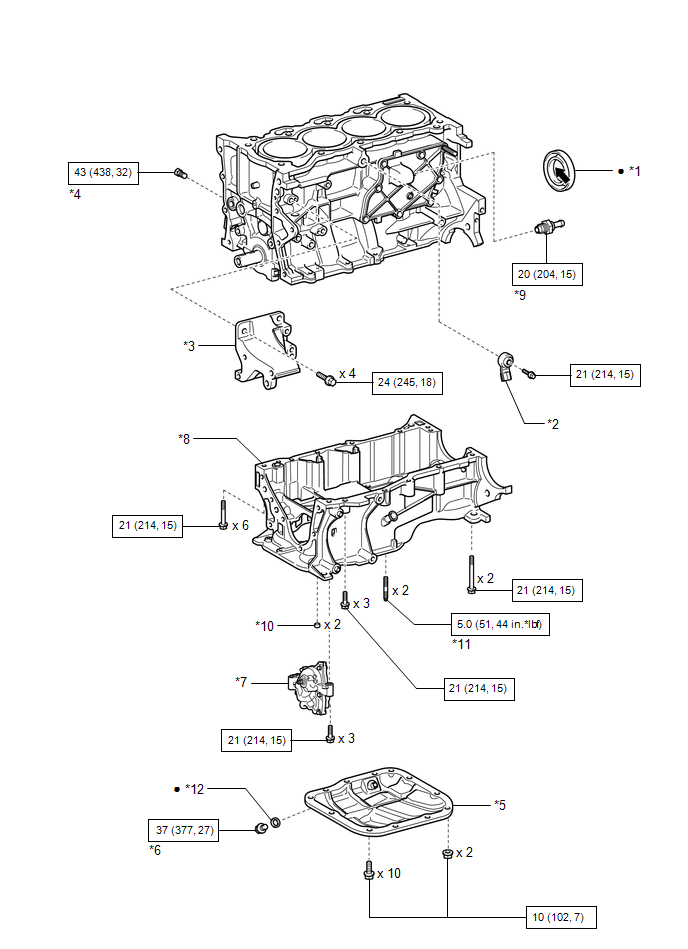

ILUSTRACIÓN

*1

SELLO TRASERO DE ACEITE DEL MOTOR

*2

SENSOR DE CONTROL DE DETONACIONES

*3

SOPORTE N° 1 DEL GENERADOR

*4

TAPÓN ROSCADO CÓNICO N° 1

*5

SUBCONJUNTO DEL CÁRTER DE ACEITE N° 2

*6

TAPÓN DE DRENAJE DEL CÁRTER DE ACEITE

*7

CONJUNTO DE LA BOMBA DE ACEITE

*8

CONJUNTO DEL REFUERZO DEL CÁRTER

*9

SUBCONJUNTO DE LA VÁLVULA DE VENTILACIÓN

*10

PASADOR DE ANILLO DEL CÁRTER DE REFUERZO

*11

ESPÁRRAGO PRISIONERO DEL CÁRTER DE REFUERZO

*12

JUNTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Pieza prerrecubierta
