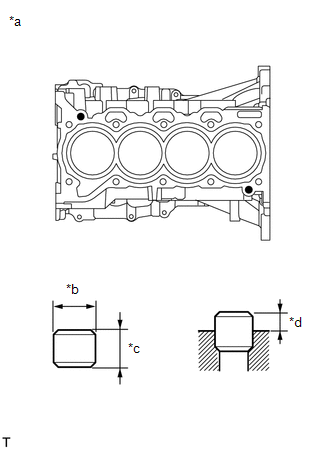

SUSTITUCIÓN PROCEDIMIENTO 1. SUSTITUYA EL PASADOR DE ANILLO
AVISO: No es necesario extraer el pasador de anillo a menos que lo vaya a reemplazar.
| (a) Introduzca los pasadores de anillo golpeándolo con un martillo de cabeza de plástico.
Pasador de anillo estándar: |
Elemento | Altura |
Anchura | Saliente | |
Pasador de anillo |
14.3 a 14.7 mm (0.563 a 0.579 pulg.) |
12.9 a 13.0 mm (0.508 a 0.512 pulg.) |
7.5 a 8.5 mm (0.295 a 0.335 pulg.) | |
 |
|
*a | Parte superior | |
*b | Anchura | |
*c | Altura | |
*d | Altura del saliente | | |

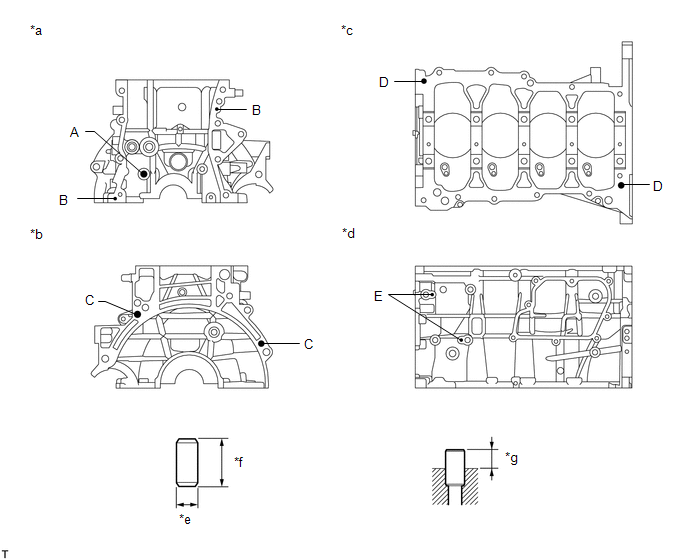

2. REEMPLACE EL PASADOR RECTO AVISO: No es necesario extraer los pasadores rectos a menos que los vaya a reemplazar.
(a) Introduzca los pasadores recto golpeándolo con un martillo de cabeza de plástico.
|
*a | Parte delantera | *b |
Parte trasera | | *c |
Parte inferior | *d | Lado izquierdo | |
*e | Anchura | *f |
Altura | | *g |
Altura del saliente | - |
- | Pasador recto estándar: |
Elemento | Altura |
Anchura | Saliente | |
Pasador A | 36 mm (1.42 pulg.) |
10 mm (0.394 pulg.) | 18.5 a 19.5 mm (0.728 a 0.768 pulg.) | |
Pasador B | 12 mm (0.472 pulg.) |
4 mm (0.157 pulg.) | 5.0 a 7.0 mm (0.197 a 0.276 pulg.) | |
Pasador C | 22 mm (0.866 pulg.) |
10 mm (0.394 pulg.) | 11 a 13 mm (0.433 a 0.512 pulg.) | |
Pasador D | 18 mm (0.709 pulg.) |
8 mm (0.315 pulg.) | 8.0 a 10.0 mm (0.315 a 0.394 pulg.) | |
Pasador E | 12 mm (0.472 pulg.) |
4 mm (0.157 pulg.) | 5.0 a 6.0 mm (0.197 a 0.236 pulg.) |

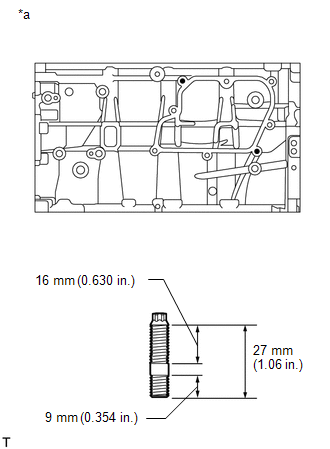

3. SUSTITUYA EL ESPÁRRAGO PRISIONERO AVISO: Si el espárrago prisionero está deformado o las roscas dañadas, reemplácelo.
(a) Utilice una llave de cubo "TORX" E6 para extraer los espárragos prisioneros.
| (b) Utilice una llave de cubo tipo "TORX" E6 para colocar los espárragos prisioneros tal como se muestra en la ilustración.
Torque: 5.0 N·m {51 kgf·cm, 44 in·lbf} | |
4. REEMPLACE EL CASQUILLO DEL PIE DE BIELA

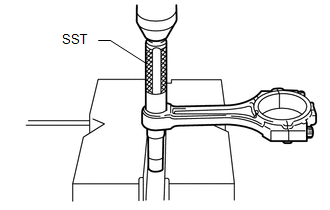

| (a) Utilice la SST y una prensa para extraer el casquillo del pie de biela.
SST: 09222-30010 | |

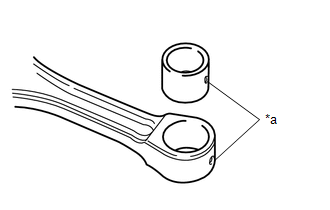

| (b) Alinee las tomas de aceite de un nuevo casquillo del pie de biela y el sombrerete de biela. |
|
| (c) Con la SST y una prensa, presione el casquillo del pie de biela.
SST: 09222-30010 | |
| (d)

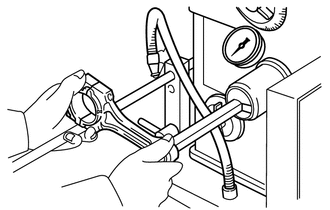

Con una fresadora para orificios de pasador, rectifique el casquillo
del extremo pequeño de la biela para obtener la holgura de aceite
estándar entre el pasador del pistón y el casquillo del extremo pequeño
de la biela. Holgura estándar para el aceite: -0.001 a 0.005 mm (-0.0000394 a 0.0001968 pulg.) |
|
| (e)

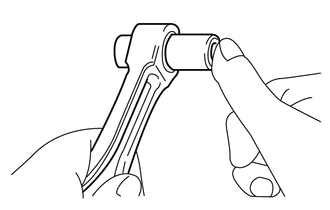

Engrase el pasador del pistón con aceite de motor. Empuje con el pulgar
el pasador del pistón hacia la biela para comprobar que el pasador del
pistón se ajusta a una temperatura ambiente normal. | | |
