Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA TAPA DE LA BOMBA DE ACEITE

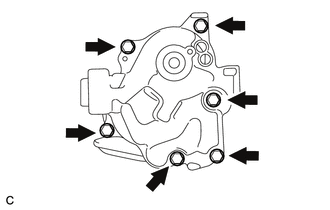

(a) Quite los 6 pernos y el subconjunto de la tapa de la bomba de aceite.

(b) Extraiga el rotor impulsor de la bomba de aceite y el rotor impulsado de la bomba de aceite del subconjunto de la cubierta de la bomba de aceite.

2. EXTRAIGA LA VÁLVULA DE DESCARGA DE LA BOMBA DE ACEITE

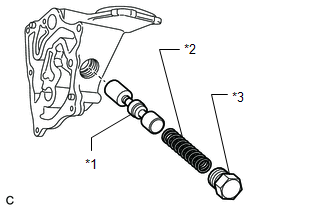

(a) Utilice una llave de cubo de 22 mm para extraer el tapón de la válvula de descarga de la bomba de aceite.

*1

Válvula de descarga de la bomba de aceite

*2

Muelle de la válvula de descarga de la bomba de aceite

*3

Tapón de la válvula de descarga de la bomba de aceite

(b) Extraiga el muelle de la válvula de descarga de la bomba de aceite y la propia válvula.

    ExtracciÓn

    InspecciÓn
