Toyota Corolla Manual de Taller: Componentes

COMPONENTES

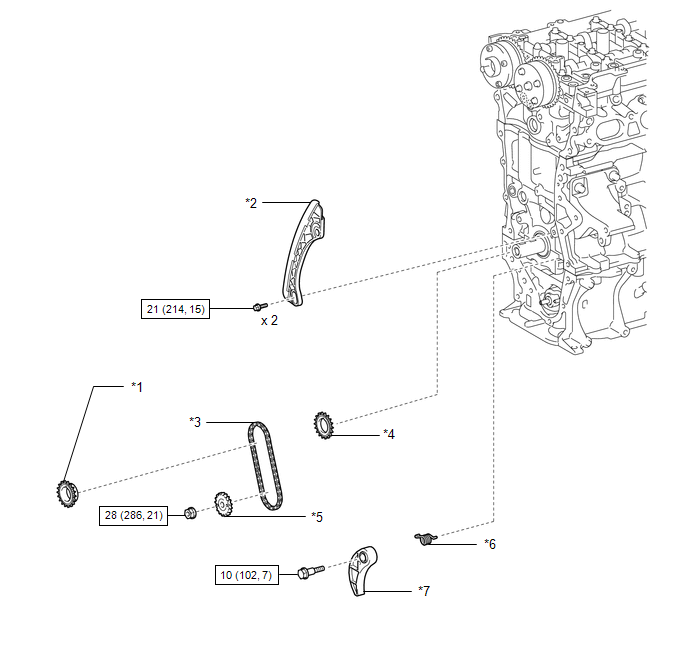

ILUSTRACIÓN

*1

PIÑÓN DE DISTRIBUCIÓN DEL CIGÜEÑAL

*2

AMORTIGUADOR DE VIBRACIONES DE LA CADENA N° 1

*3

SUBCONJUNTO DE CADENA N° 2

*4

ENGRANAJE CONDUCTOR DE LA BOMBA DE ACEITE

*5

ENGRANAJE DEL EJE PROPULSOR DE LA BOMBA DE ACEITE

*6

MUELLE

*7

PLACA DEL TENSOR DE LA CADENA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

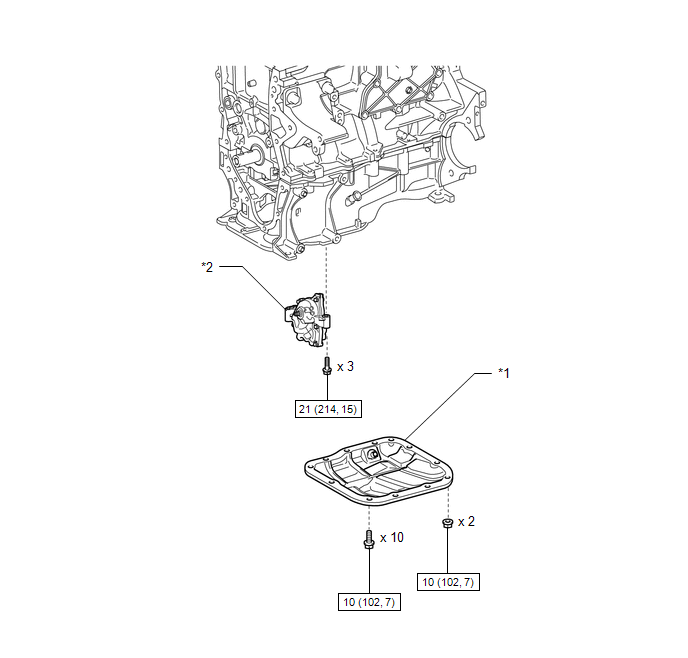

ILUSTRACIÓN

*1

SUBCONJUNTO DEL CÁRTER DE ACEITE N° 2

*2

CONJUNTO DE LA BOMBA DE ACEITE

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

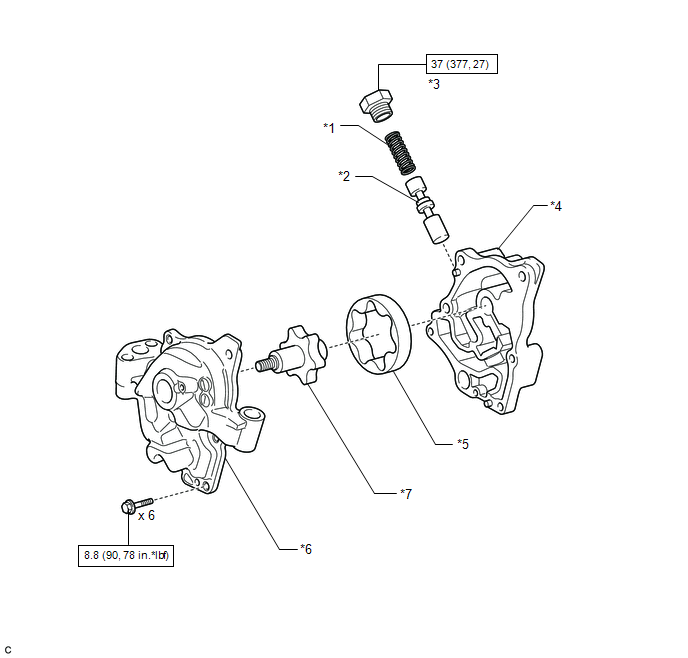

ILUSTRACIÓN

*1

MUELLE DE LA VÁLVULA DE DESCARGA DE LA BOMBA DE ACEITE

*2

VÁLVULA DE DESCARGA DE LA BOMBA DE ACEITE

*3

TAPÓN DE LA VÁLVULA DE DESCARGA DE LA BOMBA DE ACEITE

*4

CUERPO DE LA BOMBA DE ACEITE

*5

ROTOR IMPULSADO DE LA BOMBA DE ACEITE

*6

SUBCONJUNTO DE LA TAPA DE LA BOMBA DE ACEITE

*7

ROTOR IMPULSOR DE LA BOMBA DE ACEITE

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

    Bomba De Aceite

    ExtracciÓn
