Toyota Corolla Manual de Taller: Componentes

Toyota Corolla Manual de Taller / Motor Sistema híbrido / LubricaciÓn Del 2zr-fae / Aceite Y Filtro De Aceite / Componentes

COMPONENTES

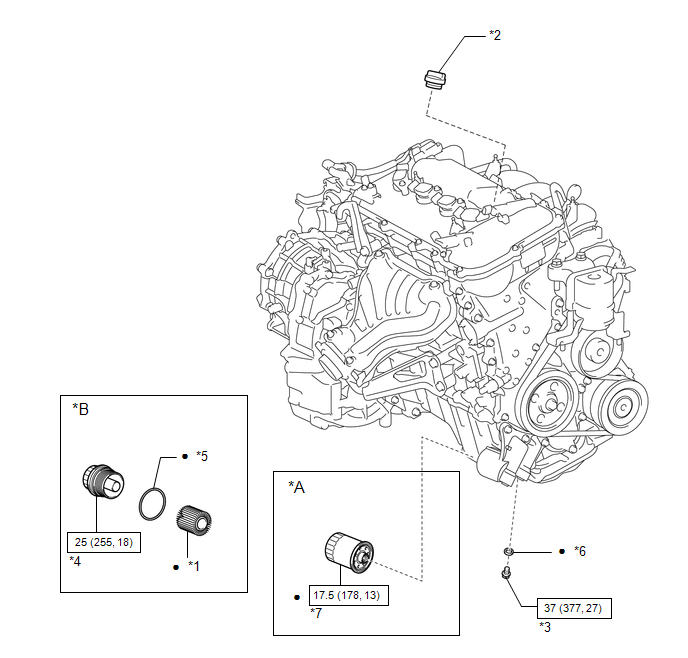

ILUSTRACIÓN

*A	Para tipo del subconjunto del filtro de aceite	*B	Para tipo del juego del elemento del filtro de aceite
*1	ELEMENTO DEL FILTRO DE ACEITE	*2	SUBCONJUNTO DEL TAPÓN DE LLENADO DE ACEITE
*3	TAPÓN DE DRENAJE DEL CÁRTER DE ACEITE	*4	CONJUNTO DEL TAPÓN DEL FILTRO DE ACEITE
*5	JUNTA TÓRICA	*6	JUNTA
*7	SUBCONJUNTO DEL FILTRO DE ACEITE	-	-
	Nm (kgfcm, lbf*pi.): Par de apriete especificado	●	Pieza no reutilizable
