Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

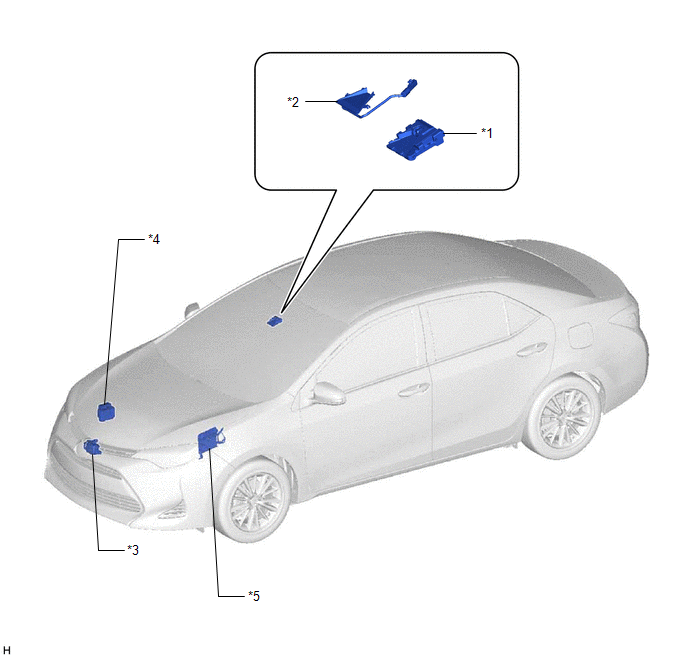

ILUSTRACIÓN

*1

CÁMARA DE RECONOCIMIENTO DE AVANCE

*2

SUBCONJUNTO DE RECONOCIMIENTO DE AVANCE CON CAPÓ DE CALENTADOR

*3

CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

*4

CONJUNTO DEL ACTUADOR DEL FRENO

- ECU DE CONTROL DE DERRAPE

*5

ECM

-

-

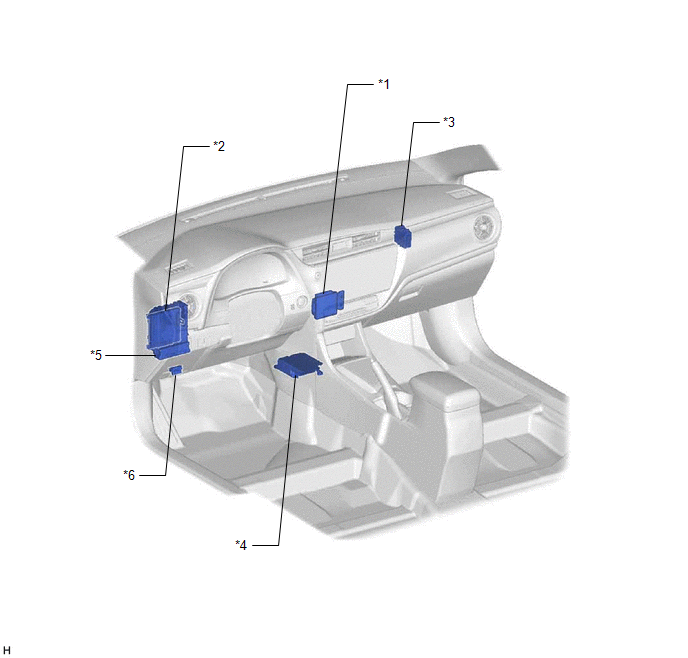

ILUSTRACIÓN

*1

CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN

*2

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*3

ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

*4

CONJUNTO DEL SENSOR DEL AIRBAG

- SENSOR DE VELOCIDAD DE DERRAPE

*5

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE ECU-IG N° 3

*6

DLC3
