Toyota Corolla Manual de Taller: Circuito de la fuente de alimentación de ECU

DESCRIPCIÓN

Este circuito suministra corriente eléctrica para el funcionamiento del conjunto de la ECU de asistencia a la conducción. El conjunto de la ECU de asistencia a la conducción determina la información acerca del vehículo que circula delante en base a los datos procedentes del sensor de radar, y después decide cuánta aceleración y/o desaceleración es necesaria para mantener la distancia fijada. El conjunto de la ECU de asistencia a la conducción solicita también a la ECU de control de derrape que aplique los frenos y haga sonar el conjunto del avisador acústico de control de derrape.

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN (TENSIÓN B)

(a) Desconecte el conector E71 del conjunto de la ECU de asistencia a la conducción.

*a

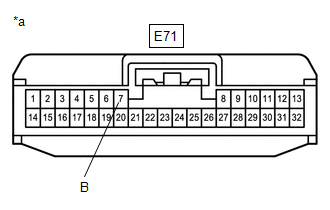

Vista frontal del conector del mazo de cables

(al conjunto de la ECU de asistencia a la conducción)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E71-7 (B) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

MAL

REPARE O REEMPLACE EL CIRCUITO DE FUENTE DE ALIMENTACIÓN ELÉCTRICA

OK

2.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN - MASA DE LA CARROCERÍA)

(a) Desconecte el conector E71 del conjunto de la ECU de asistencia a la conducción.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E71-28 (GND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

    Circuito del indicador de velocidad de crucero SET

    Sistema De La CÁmara De Reconocimiento De Avance
