Toyota Corolla Manual de Taller: Interruptor Principal De Control De La Velocidad De Crucero

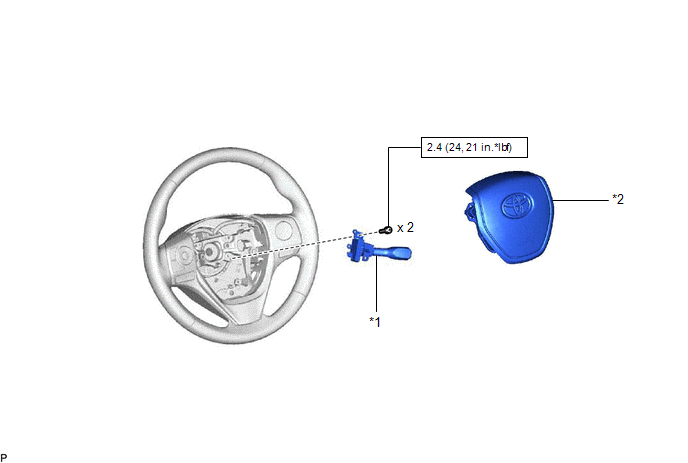

Componentes

COMPONENTES

ILUSTRACIÓN

*1	INTERRUPTOR PRINCIPAL DE CONTROL DE LA VELOCIDAD DE CRUCERO	*2	CONJUNTO DEL BOTÓN DEL CLAXON
	Nm (kgfcm, lbf*pi.): Par de apriete especificado	-	-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL BOTÓN DEL CLAXON

Haga clic aquí

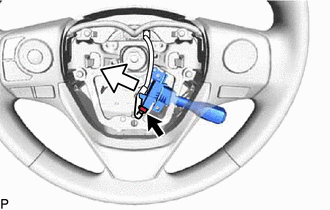

2. EXTRAIGA EL INTERRUPTOR PRINCIPAL DE CONTROL DE VELOCIDAD DE CRUCERO

(a) Quite los 2 tornillos.

(b) Desconecte el conector y extraiga el interruptor principal de control de la velocidad de crucero como se muestra en la ilustración.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR PRINCIPAL DE CONTROL DE LA VELOCIDAD DE CRUCERO

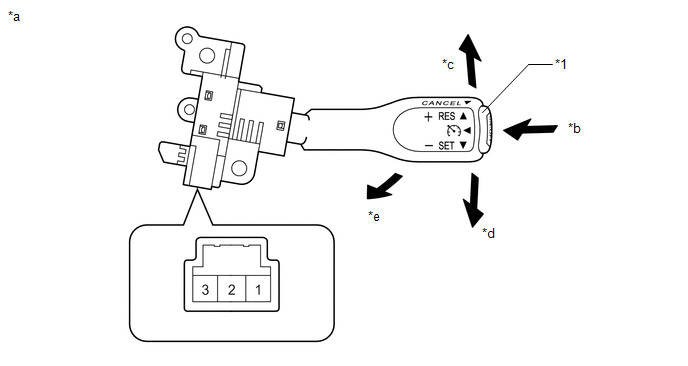

(a) Mida la resistencia según los valores de la siguiente tabla.

*1	Interruptor de control de la velocidad de crucero (botón ON-OFF)	-	-
*a	Componente no conectado al mazo de cables (Interruptor principal de control de la velocidad de crucero (Interruptor de control de crucero))	*b	ON-OFF
*c	+/RES	*d	-/SET
*e	CANCEL	-	-

Resistencia estándar:

Conexión del tester	Posición del interruptor	Valor especificado
1 - 3	El interruptor de control de la velocidad de crucero (botón ON-OFF) no está pulsado	1 MΩ o superior
	El interruptor de control de la velocidad de crucero (botón ON-OFF) está pulsado	Inferior a 2.5 Ω
	+/RES	235 a 245 Ω
	-/SET	617 a 643 Ω
	CANCEL	1,509 a 1,571 Ω

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

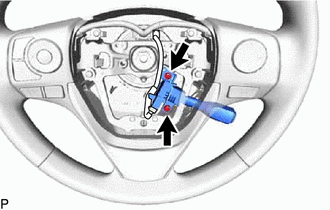

1. INSTALE EL INTERRUPTOR PRINCIPAL DE CONTROL DE LA VELOCIDAD DE CRUCERO

(a) Conecte el conector.

(b) Instale el interruptor principal de control de crucero con los 2 tornillos.

Torque:

2.4 N·m {24 kgf·cm, 21 in·lbf}

2. INSTALE EL CONJUNTO DEL BOTÓN DEL CLAXON

Haga clic aquí
