Toyota Corolla Manual de Taller: Sensor De VacÍo

Componentes

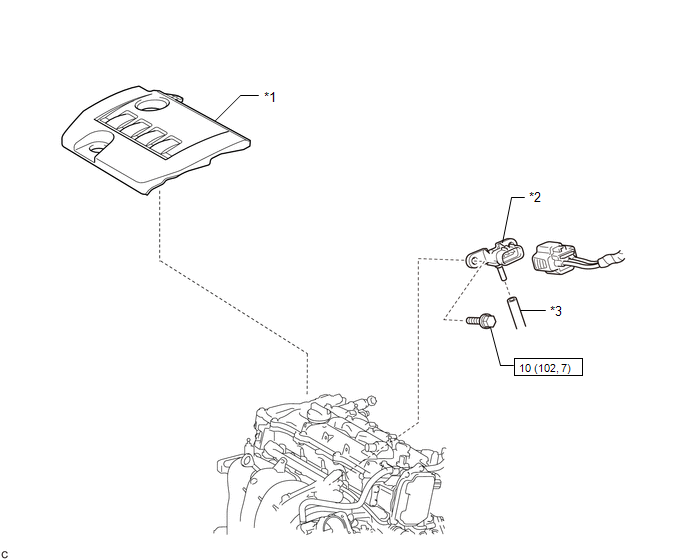

COMPONENTES

ILUSTRACIÓN

*1

TAPA DE LA CULATA N° 2

*2

SENSOR DE VACÍO (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)

*3

MANGUERA DE VACÍO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

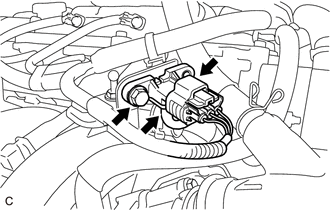

2. RETIRE EL SENSOR DE VACÍO (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)

(a) Desconecte el conector de la manguera de vacío y el sensor de vacío (sensor de presión absoluta del colector) del sensor de vacío (sensor de presión absoluta del colector).

(b) Extraiga el perno y el sensor de vacío (sensor de presión absoluta del colector).

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SENSOR DE VACÍO (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)

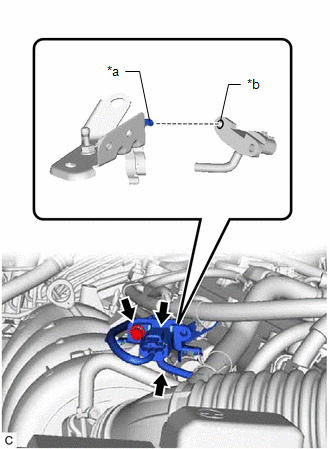

(a) Alinee el saliente del soporte del sensor de vacío con el orificio del sensor de vacío (sensor de presión absoluta del colector).

*a

Saliente

*b

Orificio

(b) Coloque el sensor de vacío (sensor de presión absoluta del colector) con el perno.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

(c) Conecte el conector de la manguera de vacío y el sensor de vacío (sensor de presión absoluta del colector) al sensor de vacío (sensor de presión absoluta del colector).

2. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí

    InstalaciÓn
