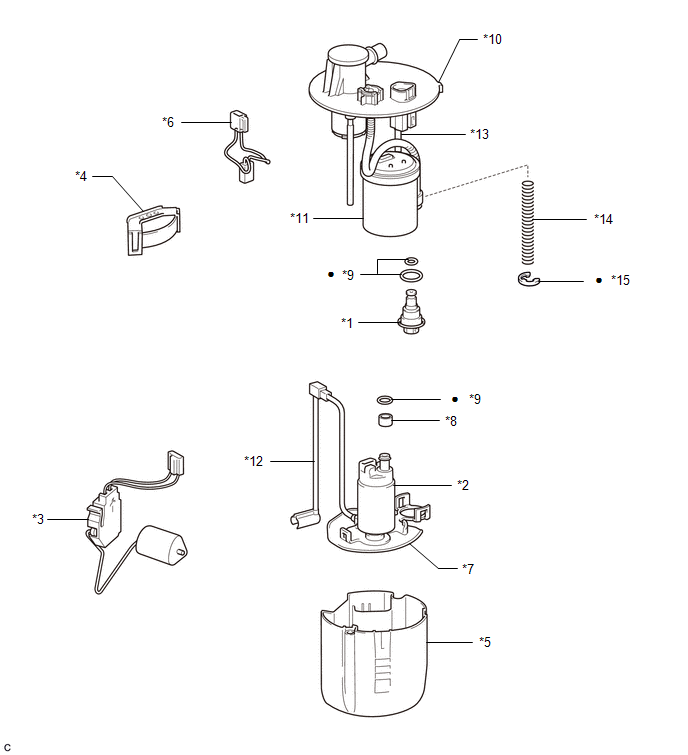

Componentes COMPONENTES ILUSTRACIÓN ![]()
ExtracciÓn EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA Y MEDIDOR Haga clic aquí 2. EXTRAIGA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE Haga clic aquí 3. RETIRE LA BOMBA DE COMBUSTIBLE Haga clic aquí 4. EXTRAIGA EL CONJUNTO DEL REGULADOR DE PRESIÓN DEL COMBUSTIBLE

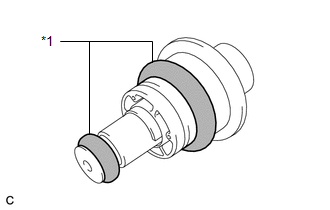

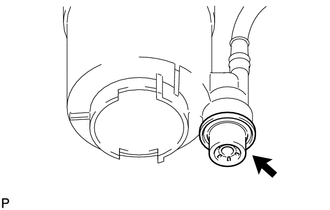

InstalaciÓn INSTALACIÓN PROCEDIMIENTO 1. COLOQUE EL CONJUNTO DEL REGULADOR DE PRESIÓN DEL COMBUSTIBLE (a) Aplique gasolina a 2 juntas tóricas nuevas, e instálelas en el conjunto del regulador de presión del combustible. (b) Instale el conjunto del regulador de presión de combustible en el filtro de combustible. 2. INSTALE LA BOMBA DE COMBUSTIBLE Haga clic aquí
3. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE Haga clic aquí 4. COLOQUE EL CONJUNTO DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA Y MEDIDOR Haga clic aquí |
