Toyota Corolla Manual de Taller: Interruptor De Encendido

Componentes

COMPONENTES

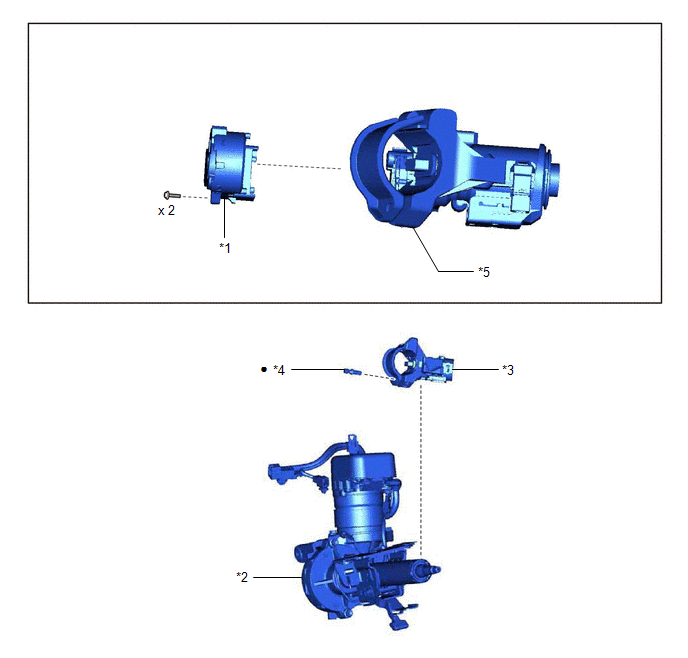

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE

*2

CONJUNTO DE LA COLUMNA DE DIRECCIÓN

*3

CONJUNTO DEL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN CON INTERRUPTOR

*4

PERNO DE FIJACIÓN DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN

*5

CONJUNTO DEL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN

-

-

Pieza no reutilizable

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN CON EL INTERRUPTOR

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE

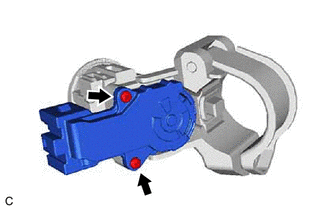

(a) Quite los 2 tornillos y extraiga el conjunto del interruptor de encendido o del motor de arranque del conjunto del soporte superior de la columna de dirección.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

Entre todos los terminales

LOCK

10 kΩ o superior

5 (AM1) - 7 (ACC)

ACC

Inferior a 1 Ω

5 (AM1) - 7 (ACC) - 8 (IG1)

ON

Inferior a 1 Ω

3 (IG2) - 4 (AM2)

5 (AM1) - 6 (ST1) - 8 (IG1)

START

Inferior a 1 Ω

2 (ST2) - 3 (IG2) - 4 (AM2)

Si el resultado no es el especificado, sustituya el conjunto del interruptor de encendido o del motor de arranque.

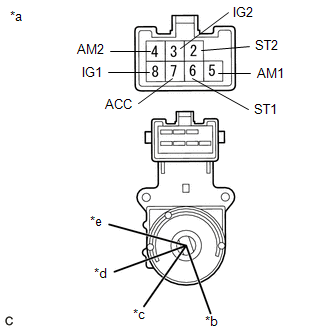

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor de encendido o del motor de arranque)

*b

LOCK

*c

ACC

*d

ON

*e

START

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE

(a) Instale el conjunto del interruptor de encendido o del motor de arranque en el conjunto del soporte superior de la columna de dirección con los 2 tornillos.

2. INSTALE EL CONJUNTO DEL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN CON EL INTERRUPTOR

Haga clic aquí

3. INSTALE EL CONJUNTO DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí
