Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

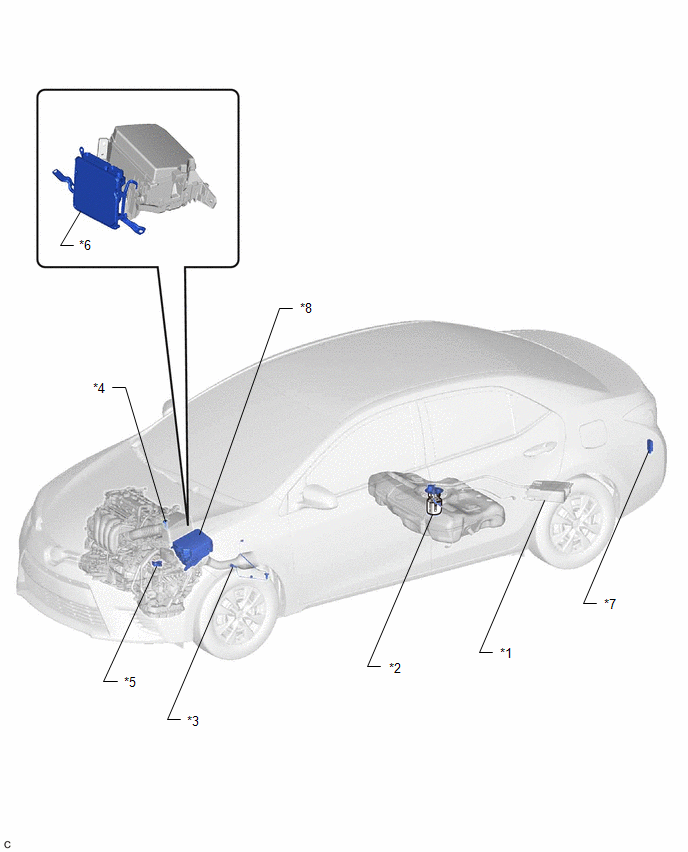

ILUSTRACIÓN

*1

MÓDULO DE LA BOMBA DEL RECIPIENTE

*2

BOMBA DE COMBUSTIBLE

*3

SENSOR DE OXÍGENO CALENTADO

*4

SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE

*5

CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

*6

ECM

*7

CONJUNTO DE LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

*8

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

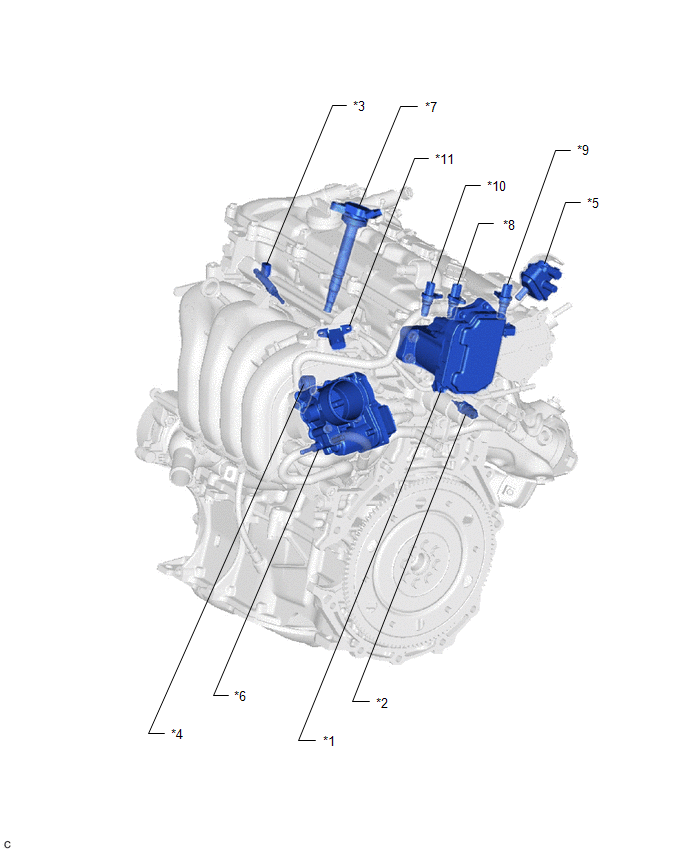

ILUSTRACIÓN

*1

CONJUNTO DEL CONTROLADOR DE CARRERA DE LA VÁLVULA VARIABLE CONTINUA

*2

SENSOR DE TEMPERATURA DEL REFRIGERANTE DEL MOTOR

*3

CONJUNTO DEL INYECTOR DE COMBUSTIBLE

*4

SENSOR DE CONTROL DE DETONACIONES

*5

VSV DE PURGA

*6

CONJUNTO DEL CUERPO DE LA MARIPOSA

*7

CONJUNTO DE LA BOBINA DE ENCENDIDO

*8

SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (SENSOR DE POSICIÓN DEL CIGÜEÑAL N° 1) (para el árbol de levas de admisión)

*9

SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (SENSOR DE POSICIÓN DEL CIGÜEÑAL N° 1) (para el árbol de levas de escape)

*10

SENSOR DEL EJE VALVEMATIC (SENSOR DE POSICIÓN DEL CIGÜEÑAL N° 1)

*11

SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR

-

-

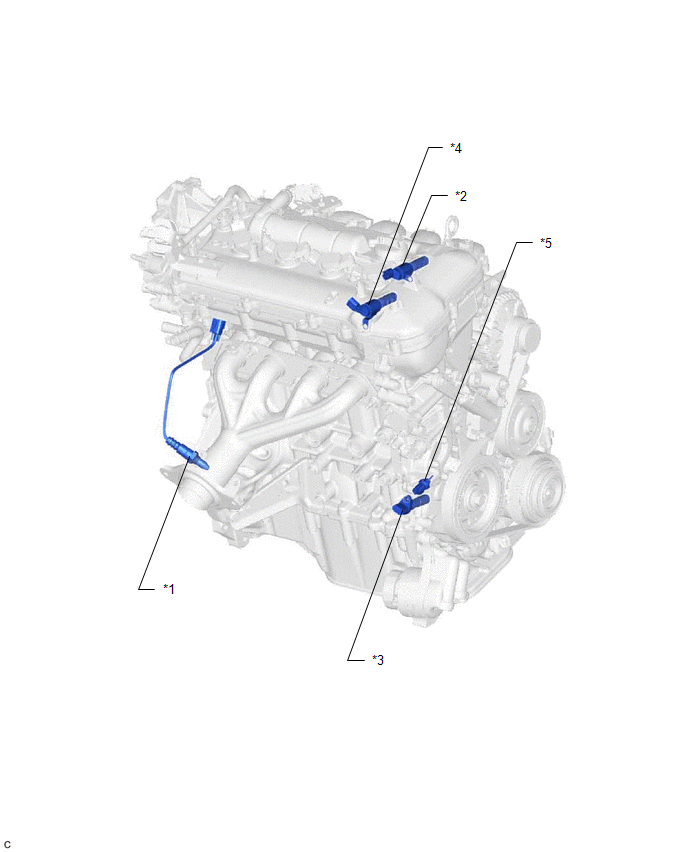

ILUSTRACIÓN

*1

SENSOR DE LA RELACIÓN AIRE/COMBUSTIBLE

*2

CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (para el árbol de levas de admisión)

*3

SENSOR DE POSICIÓN DEL CIGÜEÑAL

*4

CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (para el árbol de levas de escape)

*5

SENSOR DE TEMPERATURA DEL ACEITE DEL MOTOR

-

-

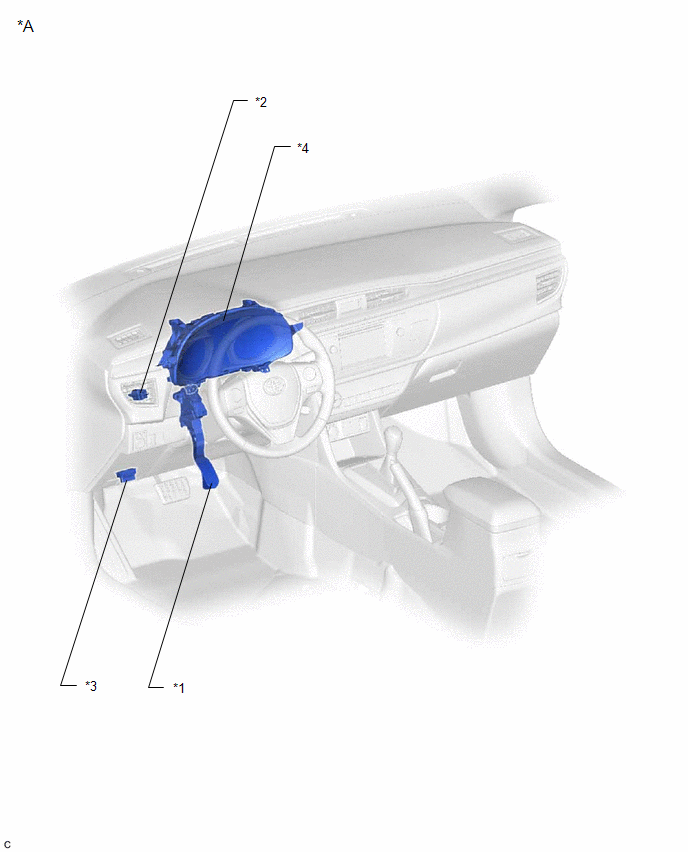

ILUSTRACIÓN

*A

Para modelos CVT

-

-

*1

CONJUNTO DEL SENSOR DEL PEDAL DEL ACELERADOR

*2

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*3

DLC3

*4

CONJUNTO DEL JUEGO DE INSTRUMENTOS

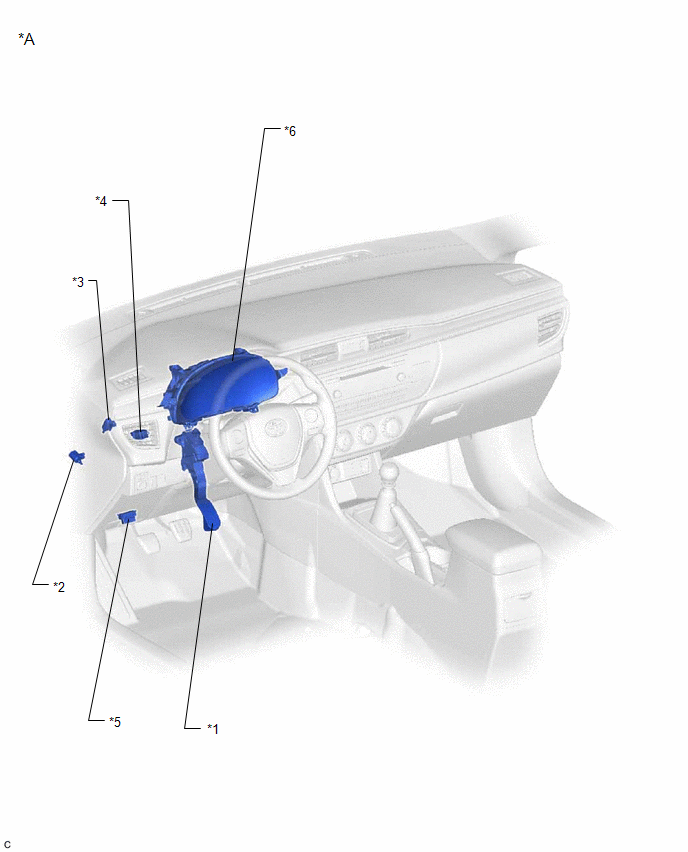

ILUSTRACIÓN

*A

Para modelos con transeje manual

-

-

*1

CONJUNTO DEL SENSOR DEL PEDAL DEL ACELERADOR

*2

CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE

*3

CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE N° 2

*4

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*5

DLC3

*6

CONJUNTO DEL JUEGO DE INSTRUMENTOS
