Toyota Corolla Manual de Taller: RelÉ

Toyota Corolla Manual de Taller / Motor Sistema híbrido / 2zr-fae (control Del Motor) / RelÉ

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

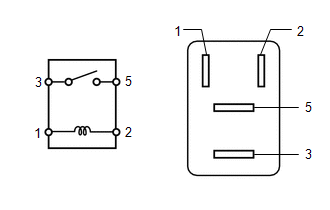

1. INSPECCIONE EL RELÉ IG2 (IG2)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
3 - 5	No se aplica la tensión de la batería a los terminales 1 y 2	10 kΩ o superior
3 - 5	Tensión de la batería aplicada entre los terminales 1 y 2	Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé IG2 (IG2).

2. INSPECCIONE EL RELÉ (EFI-MAIN) EFI-MAIN

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
3 - 5	No se aplica la tensión de la batería a los terminales 1 y 2	10 kΩ o superior
3 - 5	Tensión de la batería aplicada entre los terminales 1 y 2	Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé (EFI-MAIN) EFI-MAIN.

3. INSPECCIONE EL RELÉ INJ (IGT/INJ)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
3 - 5	No se aplica la tensión de la batería a los terminales 1 y 2	10 kΩ o superior
3 - 5	Tensión de la batería aplicada entre los terminales 1 y 2	Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé INJ (IGT/INJ).
