Toyota Corolla Manual de Taller: InspecciÓn

Toyota Corolla Manual de Taller / Motor Sistema híbrido / 2zr-fae (control Del Motor) / Medidor Del Caudal De Masa De Aire / InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL MEDIDOR DEL CAUDAL DE MASA DE AIRE

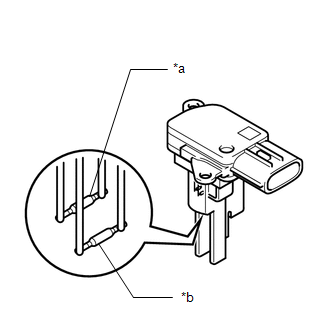

(a) Compruebe si hay alguna partícula extraña en el hilo de platino caliente (calentador) y en el sensor de temperatura (termistor) del subconjunto del medidor del caudal de masa de aire que aparece en la ilustración.

OK:

No hay partículas extrañas.

Si el resultado no es el especificado, reemplace el subconjunto del medidor del caudal de masa de aire.

*a

Hilo de platino caliente (calefacción)

*b

Sensor de temperatura (termistor)

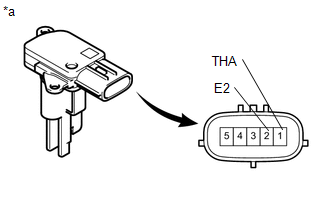

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (THA) - 2 (E2)

-20°C (-4°F)

13.6 a 18.4 kΩ

20°C (68°F)

2.21 a 2.69 kΩ

60°C (140°F)

0.49 a 0.67 kΩ

Si el resultado no es el especificado, reemplace el subconjunto del medidor del caudal de masa de aire.

*a

Componente no conectado al mazo de cables

(Subconjunto del medidor del caudal de masa de aire)
    ExtracciÓn

    InstalaciÓn
