Toyota Corolla Manual de Taller: Bobina Y BujÍa De Encendido

Componentes

COMPONENTES

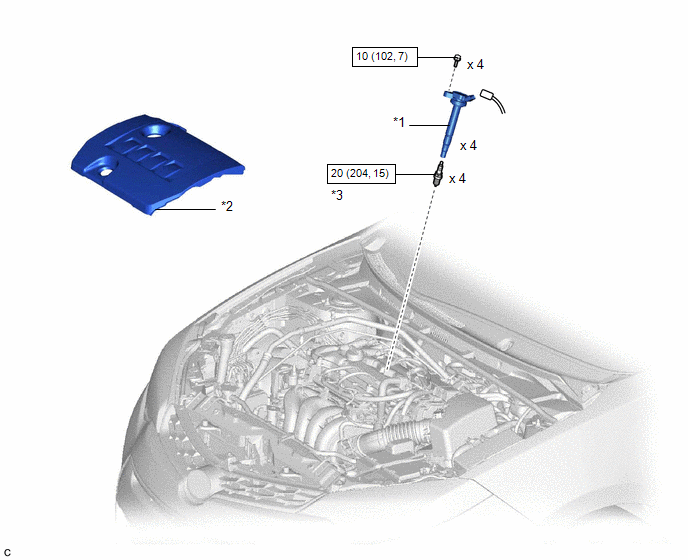

ILUSTRACIÓN

*1

CONJUNTO DE LA BOBINA DE ENCENDIDO

*2

TAPA DE LA CULATA N° 2

*3

BUJÍA DE ENCENDIDO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA BOBINA DE ENCENDIDO

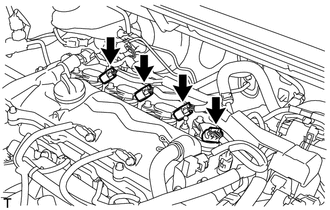

(a) Desconecte los conectores del conjunto de las 4 bobinas de encendido.

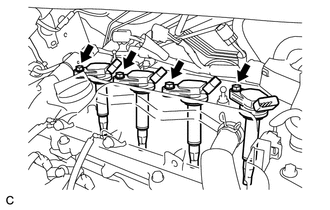

(b) Extraiga los 4 pernos y los 4 conjuntos de las bobinas de encendido del subconjunto de la tapa de la culata.

AVISO:

Si el conjunto de la bobina de encendido ha recibido algún golpe o se ha caído, reemplácela.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

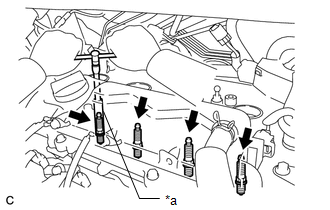

3. EXTRAIGA LA BUJÍA DE ENCENDIDO

(a) Con una llave para bujías de 14 mm, extraiga las 4 bujías del subconjunto de la culata.

AVISO:

Si la bujía de encendido ha recibido algún golpe o se ha caído, reemplácela.

OBSERVACIÓN:

Disponga las piezas extraídas en el orden correcto.

*a

Llave para bujías de 14 mm

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LAS BUJÍAS DE ENCENDIDO

OBSERVACIÓN:

Lleve a cabo la "inspección después de las reparaciones" tras sustituir una bujía de encendido.

Haga clic aquí

(a) Con una llave para bujías de encendido de 14 mm, coloque las 4 bujías de encendido en el subconjunto de la culata.

Torque:

20 N·m {204 kgf·cm, 15 ft·lbf}

AVISO:

Si la bujía de encendido ha recibido algún golpe o se ha caído, reemplácela.

OBSERVACIÓN:

Instale las mismas piezas en sus posiciones originales.

2. INSTALE EL CONJUNTO DE LA BOBINA DE ENCENDIDO

OBSERVACIÓN:

Lleve a cabo la "Inspección después de la reparación" tras sustituir un conjunto de bobina de encendido.

Haga clic aquí

(a) Instale los 4 conjuntos de bobinas de encendido en el subconjunto de la tapa de la culata con los 4 pernos.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

AVISO:

Si el conjunto de la bobina de encendido ha recibido algún golpe o se ha caído, reemplácela.

OBSERVACIÓN:

Instale las mismas piezas en sus posiciones originales.

(b) Conecte los conectores del conjunto de las 4 bobinas de encendido.

3. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí
