Toyota Corolla Manual de Taller: Componentes

COMPONENTES

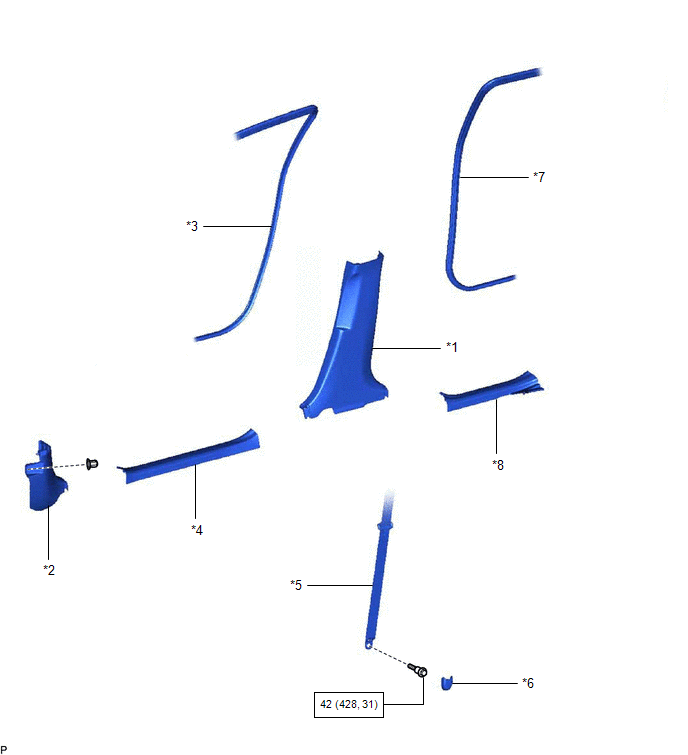

ILUSTRACIÓN

*1

EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

*2

PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

*3

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

*4

ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

*5

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO

*6

CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA

*7

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

*8

ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

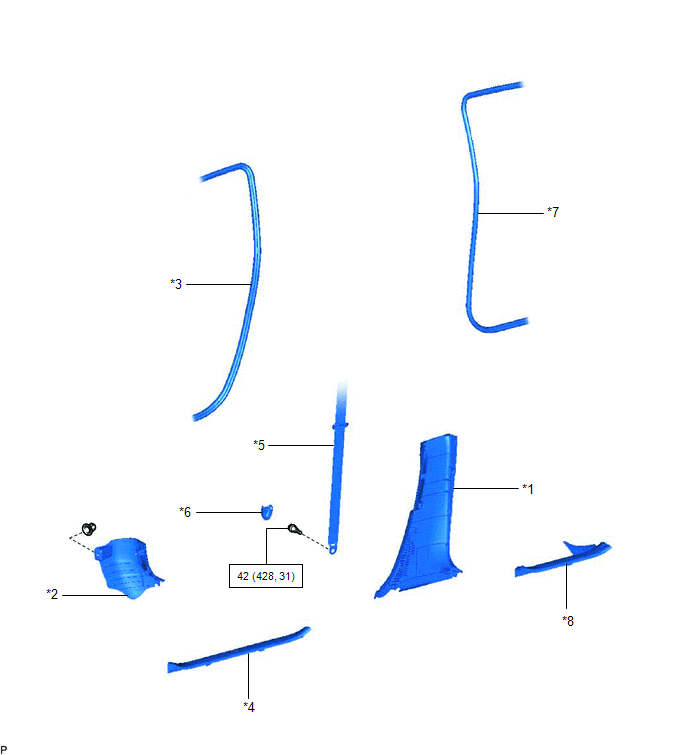

ILUSTRACIÓN

*1

EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL DERECHO

*2

PLACA DE GUARNICIÓN INTERIOR LATERAL TRASERA DERECHA

*3

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

*4

ESTRIBO DE LA PUERTA DELANTERA DERECHA

*5

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO DERECHO

*6

CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA

*7

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

*8

ESTRIBO DE LA PUERTA TRASERA DERECHA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

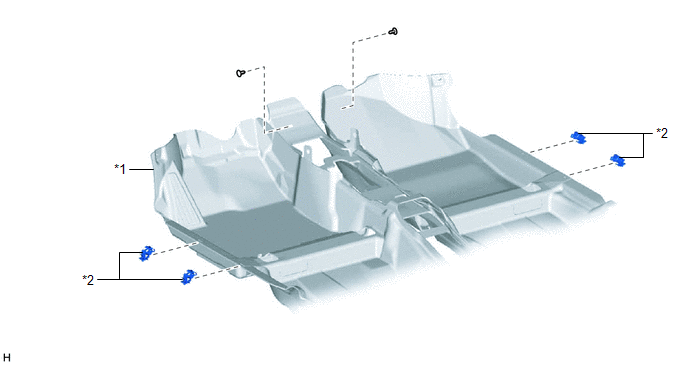

ILUSTRACIÓN

*1

CONJUNTO DE LA MOQUETA DEL PISO DELANTERO

*2

GANCHO DE LA MOQUETA DEL PISO

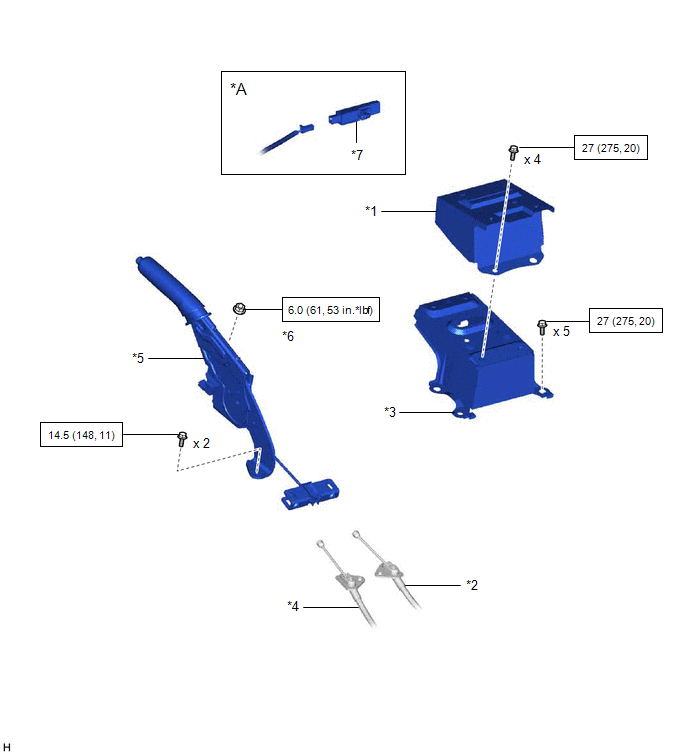

ILUSTRACIÓN

*A

Con sistema de llave inteligente

-

-

*1

SUBCONJUNTO DE REFUERZO DEL ANCLAJE DEL CINTURÓN N° 2

*2

CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2

*3

SUBCONJUNTO DE REFUERZO DEL ANCLAJE DEL CINTURÓN N° 3

*4

CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3

*5

SUBCONJUNTO DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO

*6

CONTRATUERCA

*7

CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 1

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

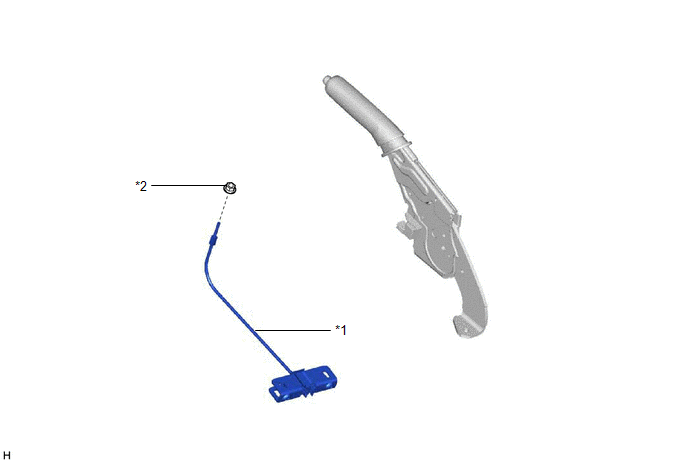

ILUSTRACIÓN

*1

CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 1

*2

TUERCA DE AJUSTE DEL CABLE N° 1

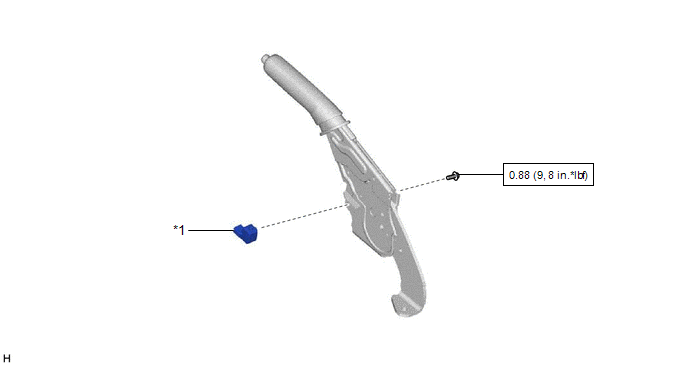

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

    Palanca Del Freno De Estacionamiento

    ExtracciÓn
