Componentes

COMPONENTES

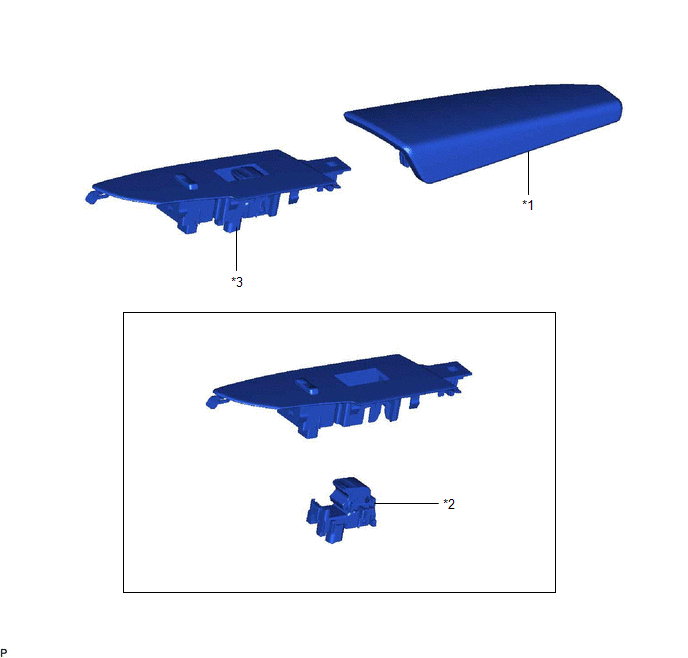

ILUSTRACIÓN

*1

CONJUNTO DEL REPOSABRAZOS DELANTERO DERECHO

*2

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

*3

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

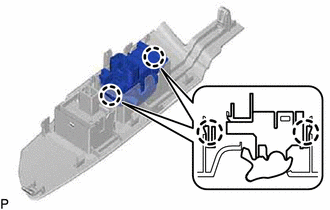

(a) Desenganche las 2 garras y extraiga el conjunto del interruptor del regulador del elevalunas eléctrico.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

(a) Compruebe la función del interruptor.

(1) Mida la resistencia según los valores de la siguiente tabla cuando accione el interruptor.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (D) - 2 (SD)

Arriba

Inferior a 1 Ω

3 (B) - 4 (U)

Arriba

Inferior a 1 Ω

1 (D) - 2 (SD)

Desactivado

Inferior a 1 Ω

4 (U) - 5 (SU)

Desactivado

Inferior a 1 Ω

4 (U) - 5 (SU)

Abajo

Inferior a 1 Ω

1 (D) - 3 (B)

Abajo

Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto del interruptor del regulador del elevalunas eléctrico.

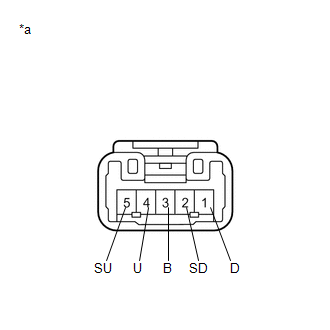

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor del regulador del elevalunas eléctrico)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

(a) Enganche las 2 garras y coloque el conjunto del interruptor del regulador del elevalunas eléctrico.

2. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA

Haga clic aquí

3. INSTALE EL CONJUNTO DEL REPOSABRAZOS DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aquí
