INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DEL DISPOSITIVO ANTIHIELO DEL LIMPIAPARABRISAS DELANTERO

(a) Inspeccione el mazo de cables y el conector.

(1) Desconecte el conector E75 del interruptor del dispositivo antihielo del limpiaparabrisas delantero.

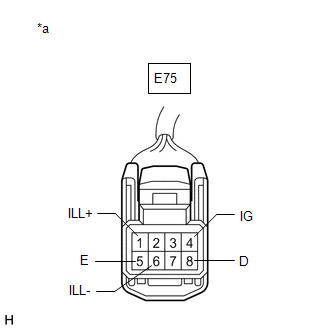

*a

Vista frontal del conector del mazo de cables

(al interruptor del dispositivo antihielo del limpiaparabrisas delantero)

(2) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E75-1 (ILL+) - E75-6 (ILL-)

Interruptor de graduación de la luz de los faros OFF → TAIL o HEAD

Inferior a 1 V → 11 a 14 V

E75-8 (D) - E75-5 (E)

Interruptor de encendido en posición ON

11 a 14 V

E75-4 (IG) - E75-5 (E)

Interruptor de encendido en posición ON

11 a 14 V

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E75-6 (ILL-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

E75-5 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

(b) Compruebe si el interruptor del dispositivo antihielo del limpiaparabrisas delantero funciona.

(1) Conecte el conector E75 del interruptor del dispositivo antihielo del limpiaparabrisas delantero.

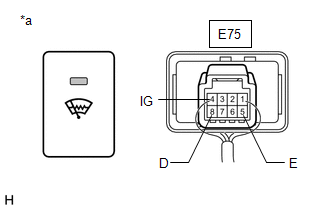

*a

Componente conectado al mazo de cables

(Interruptor del dispositivo antihielo del limpiaparabrisas delantero)

(2) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E75-8 (D) - E75-5 (E)

Interruptor de encendido en posición ON, interruptor del dispositivo antihielo del limpiaparabrisas delantero en OFF → ON

11 a 14 V → Inferior a 1 V (después de 12 a 18 minutos: 11 a 14 V)

E75-4 (IG) - E75-5 (E)

Interruptor de encendido en posición ON

11 a 14 V

Si el resultado no es el especificado, sustituya el interruptor del dispositivo antihielo del limpiaparabrisas delantero.

(c) Compruebe si se enciende el indicador luminoso.

(1) Coloque el interruptor de encendido en posición ON.

(2) Asegúrese de que el indicador luminoso se enciende al activar el interruptor del dispositivo antihielo del limpiaparabrisas delantero y que se apaga una vez transcurridos de 12 a 18 minutos.

OK:

El indicador se apaga.

Si el resultado no es el especificado, sustituya el interruptor del dispositivo antihielo del limpiaparabrisas delantero.

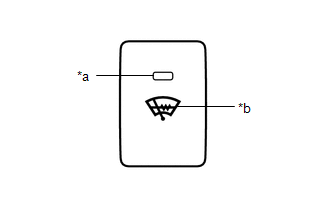

*a

Indicador luminoso

*b

Se enciende

(d) Compruebe si se encienden las luces.

(1) Asegúrese de que las luces se encienden cuando el interruptor de graduación de la luz de los faros se cambia de la posición OFF a TAIL o HEAD.

OK:

Las luces se encienden.

Si el resultado no es el especificado, sustituya el interruptor del dispositivo antihielo del limpiaparabrisas delantero.
