Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. RETIRE EL CONJUNTO DE MOTOR Y VARILLAJE DEL LIMPIAPARABRISAS

Haga clic aquí

2. EXTRAIGA LA PLACA DERECHA AISLANTE DE AGUA

Haga clic aquí

3. EXTRAIGA EL PROTECTOR CONTRA SALPICADURAS DEL CONDUCTO DE AIRE DE LA CALEFACCIÓN N° 1

Haga clic aquí

4. RETIRE EL SUBCONJUNTO DEL PANEL SUPERIOR DEL CUBRETABLEROS EXTERIOR

Haga clic aquí

5. EXTRAIGA LA RUEDA DELANTERA

6. SEPARE EL CONJUNTO DEL ESTABILIZADOR DELANTERO

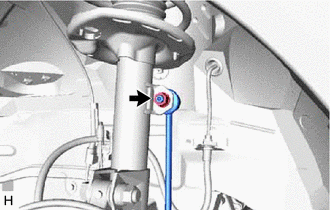

(a) Extraiga la tuerca y separe el conjunto del estabilizador delantero del conjunto del amortiguador delantero. OBSERVACIÓN: Si la junta esférica gira conjuntamente con la tuerca, utilice una llave hexagonal de 6 mm para sujetar el espárrago prisionero.

7. SEPARE EL SENSOR DE VELOCIDAD DELANTERO

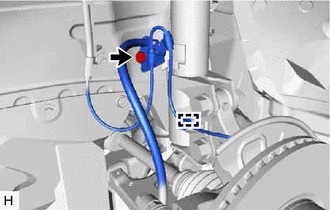

(a) Extraiga el perno, desenganche la abrazadera y separe el sensor de velocidad delantero y la manguera flexible delantera del conjunto del amortiguador delantero. AVISO: No olvide extraer el sensor de velocidad delantero del conjunto del amortiguador delantero.

8. EXTRAIGA LA CUBIERTA ANTIPOLVO DEL SOPORTE DE LA SUSPENSIÓN DELANTERA

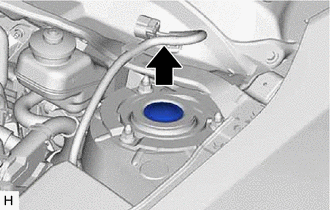

(a) Extraiga la cubierta antipolvo del soporte de la suspensión delantera.

9. EXTRAIGA EL AMORTIGUADOR DELANTERO CON MUELLE ESPIRAL

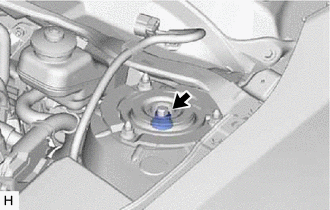

(a) Afloje la tuerca del soporte delantero al amortiguador delantero. AVISO: No extraiga la tuerca del soporte del amortiguador delantero. Afloje la tuerca del soporte delantero al amortiguador delantero solo cuando el amortiguador delantero con muelle espiral tenga que desmontarse.

(b) Soporte el subconjunto del brazo inferior de la suspensión delantera n° 1 con un gato y un taco de madera.

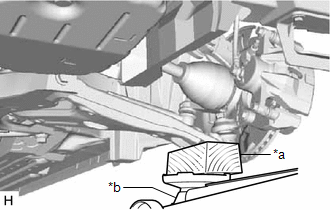

*a Taco de madera *b Gato

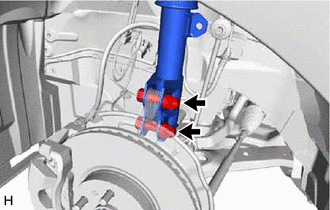

(c) Retire los 2 pernos y las 2 tuercas, y separe el amortiguador delantero con muelle espiral (parte inferior) del pivote de la dirección. AVISO: Cuando quite las tuercas, evite que giren los pernos.

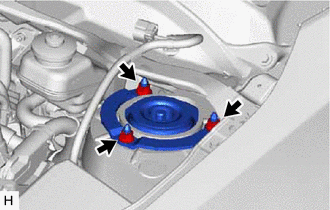

(d) Extraiga las 3 tuercas, el refuerzo del soporte del muelle delantero y el amortiguador delantero con muelle espiral. AVISO: Asegúrese de que el sensor de velocidad delantero está completamente separado del amortiguador delantero con muelle espiral.

10. EXTRAIGA LA TUERCA DEL SOPORTE DELANTERO DEL AMORTIGUADOR DELANTERO

(a) Fije la SST en un torno de banco. SST: 09727-30021 09727-00010 09727-00021 09727-00031

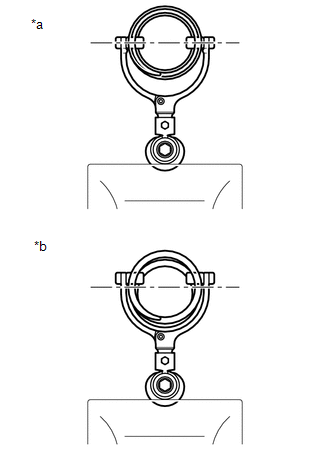

(b) Fije los brazos de la SST al diámetro del muelle espiral delantero. ADVERTENCIA: Asegúrese de que el muelle espiral delantero esté instalado de forma que la distancia entre los brazos superiores e inferiores de la SST es la máxima. Asegúrese de que las garras de los brazos estén bien enganchadas.

*a Correcto *b Incorrecto

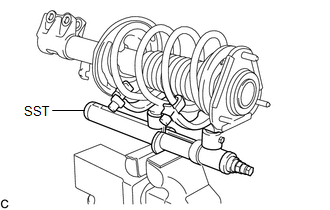

(c) Comprima el muelle espiral delantero con la SST.

ADVERTENCIA:

• Si se dobla el muelle espiral delantero durante la compresión, detenga inmediatamente la compresión y vuelva a instalar la SST.
• No comprima excesivamente el muelle espiral delantero de manera que estén en contacto con las bobinas.
• No utilice una llave de impacto. Dañaría la SST.

(d) Asegúrese de que el muelle espiral delantero queda libre y extraiga la tuerca que une el soporte delantero con el amortiguador delantero.

ADVERTENCIA:

No extraiga la tuerca que une el soporte delantero con el amortiguador delantero si el muelle espiral delantero no ha quedado libre.

11. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DE LA SUSPENSIÓN DELANTERA

12. EXTRAIGA EL GUARDAPOLVO DEL SOPORTE DE LA SUSPENSIÓN DELANTERA

13. EXTRAIGA EL ASIENTO SUPERIOR DEL MUELLE ESPIRAL DELANTERO

14. EXTRAIGA EL AISLANTE SUPERIOR DEL MUELLE ESPIRAL DELANTERO

15. EXTRAIGA EL MUELLE ESPIRAL DELANTERO

(a) Retire la SST del muelle espiral delantero.

AVISO:

No utilice una llave de impacto. Dañaría la SST.

16. EXTRAIGA EL TOPE DE RESORTE DELANTERO

17. EXTRAIGA EL AISLANTE INFERIOR DEL MUELLE ESPIRAL DELANTERO

18. EXTRAIGA EL CONJUNTO DEL AMORTIGUADOR DELANTERO
