Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL FORRO DEL TECHO

Haga clic aquí

2. EXTRAIGA LA TAPA DEL ORIFICIO DE LA BANDA DE LA GUARNICIÓN DE LA BANDEJA DE EQUIPAJE

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

Haga clic aquí

4. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA LUNETA TRASERA

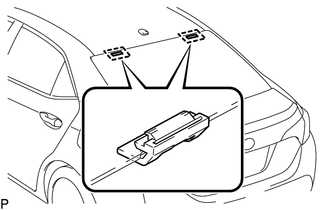

(a) Desconecte los conectores.

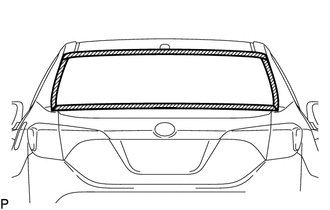

(b) Ponga cinta protectora en torno a la posición de instalación del subconjunto del cristal de la luneta trasera en la carrocería del vehículo para evitar que sufra arañazos.

Cinta protectora

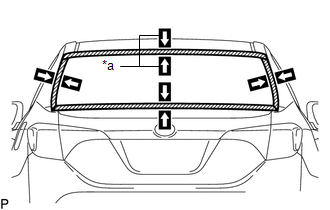

(c) Coloque marcas de correspondencia en el subconjunto del cristal de la luneta trasera y en la carrocería del vehículo en las ubicaciones que se indican en la ilustración.

OBSERVACIÓN:

Las marcas de correspondencia no son necesarias si el subconjunto del cristal de la luneta trasera no se volverá a utilizar.

*a

Marca de correspondencia

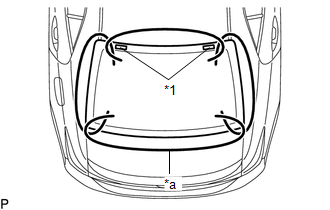

(d) Desde el interior, introduzca una cuerda de piano entre la carrocería del vehículo y el subconjunto del cristal de la luneta trasera.

*1

Tope del cristal de la luneta trasera

*a

Cuerda de piano

(e) Ate cada extremo de la cuerda a un taco de madera u otros objetos que puedan servir como asas.

(f) Corte el adhesivo tirando de la cuerda de piano alrededor del subconjunto del cristal de la luneta trasera.

AVISO:

  • Al quitar el subconjunto del cristal de la luneta trasera, tenga cuidado de no dañar la pintura ni los adornos interiores o exteriores.
  • Al cortar el adhesivo, tenga cuidado de no dañar los conectores del subconjunto del cristal de la luneta trasera.

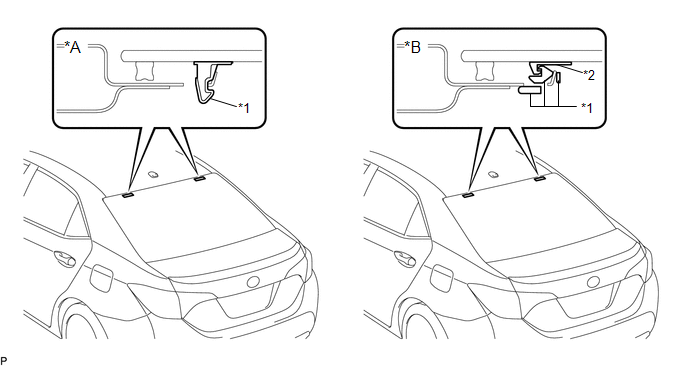

(g) Desconecte los topes del cristal de la luneta trasera.

*A

Para tipo de 1 piezas:

*B

Para tipo de 2 piezas:

*1

Tope del cristal de la luneta trasera n° 1

*2

Tope del cristal de la luneta trasera n° 2

AVISO:

  • Los topes del cristal de la luneta trasera n° 1 y n° 2 están colocados en el subconjunto del cristal de la luneta trasera, tal como se muestra en la ilustración. Procure no dañar el subconjunto del cristal de la luneta trasera al cortar el adhesivo.
  • Para evitar que el subconjunto del cristal de la luneta trasera se caiga durante esta operación, asegúrese de sujetar el subconjunto del cristal de la luneta trasera con unas ventosas.

OBSERVACIÓN:

En función del vehículo, puede haber topes de 1 pieza o de 2 piezas.

(h) Retire el subconjunto del cristal de la luneta trasera utilizando unas ventosas.

AVISO:

  • Tenga cuidado de no dejar caer el subconjunto del cristal de la luneta trasera.
  • Cuando extraiga el subconjunto del cristal de la luneta trasera, deje en la carrocería del vehículo tanta cantidad de adhesivo como sea posible.

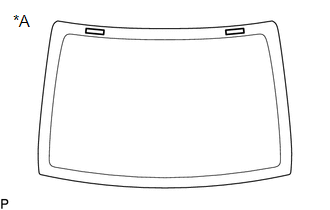

5. EXTRAIGA LA JUNTA DE GOMA ADHESIVA DEL CRISTAL DE LA LUNETA TRASERA

(a) Si vuelve a utilizar el cristal de la luneta trasera:

(1) Utilice un raspador para retirar la junta de goma adhesiva del cristal de la luneta trasera de la parte trasera del cristal de la luneta trasera.

AVISO:

  • Tenga cuidado de no dañar el cristal de la luneta trasera.
  • Sustituya la junta de goma adhesiva del cristal de la luneta trasera por una nueva.

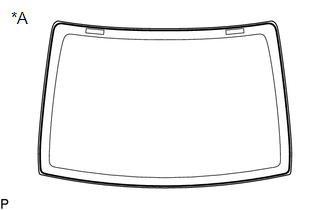

*A

Parte trasera

6. EXTRAIGA EL TOPE DEL CRISTAL DE LA LUNETA TRASERA N° 1 (para tipo de 1 pieza)

(a) Si vuelve a utilizar el cristal de la luneta trasera:

(1) Con un raspador, extraiga los 2 topes n° 1 del cristal de la luneta trasera de la parte trasera del cristal de la luneta trasera.

AVISO:

  • Tenga cuidado de no dañar el cristal de la luneta trasera.
  • Asegúrese de sustituir los topes n° 1 de 1 pieza del cristal de la luneta trasera con nuevos topes n° 1 y n° 2 de 2 piezas del cristal de la luneta trasera.

*A

Parte trasera

7. EXTRAIGA EL TOPE DEL CRISTAL DE LA LUNETA TRASERA N° 2 (para tipo de 2 pieza)

(a) Si vuelve a utilizar el cristal de la luneta trasera:

(1) Con un raspador, extraiga los 2 topes n° 2 del cristal de la luneta trasera de la parte trasera del cristal de la luneta trasera.

AVISO:

  • Tenga cuidado de no dañar el cristal de la luneta trasera.
  • Sustituya los topes n° 2 del cristal de la luneta trasera por otros nuevos.

*A

Parte trasera

8. EXTRAIGA EL TOPE DEL CRISTAL DE LA LUNETA TRASERA N° 1 (para tipo de 2 pieza)

(a) Extraiga los 2 topes n° 1 del cristal de la luneta trasera.

AVISO:

Sustituya los topes n° 1 del cristal de la luneta trasera por otros nuevos.

9. LIMPIE EL CRISTAL DE LA LUNETA TRASERA

(a) Con un raspador, retire cualquier resto de la junta de goma adhesiva y del residuo de adhesivo del cristal de la luneta trasera.

AVISO:

Tenga cuidado de no dañar el cristal de la luneta trasera.

(b) Limpie el borde exterior del cristal de la luneta trasera con un disolvente que no deje residuos.

AVISO:

  • No toque la superficie del cristal después de limpiarlo.
  • Tenga cuidado de no dañar el cristal de la luneta trasera.
  • Aunque el cristal de la luneta trasera sea nuevo, límpielo con un disolvente que no deje residuos.

10. LIMPIE LA CARROCERÍA DEL VEHÍCULO

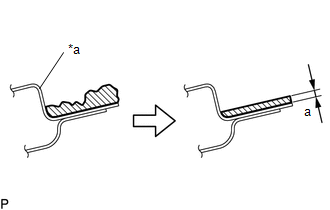

(a) Limpie y dé forma a la superficie de contacto de la carrocería.

Tamaño estándar:

Área

Dimensiones

a

1.0 mm (0.0394 pulg.)

*a

Carrocería del vehículo

Adhesivo

(1) Corte con un cuchillo el resto del a sobrante de la superficie de contacto de la carrocería del vehículo como se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

OBSERVACIÓN:

Deje en la carrocería tanta cantidad de adhesivo como sea posible.

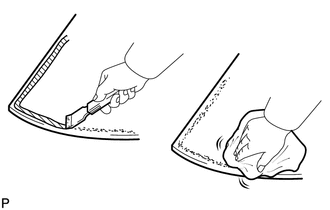

(2) Limpie la superficie de contacto de la carrocería del vehículo con un paño empapado con un disolvente que no deje residuos.

OBSERVACIÓN:

Incluso si se ha retirado todo el adhesivo, limpie la carrocería.
