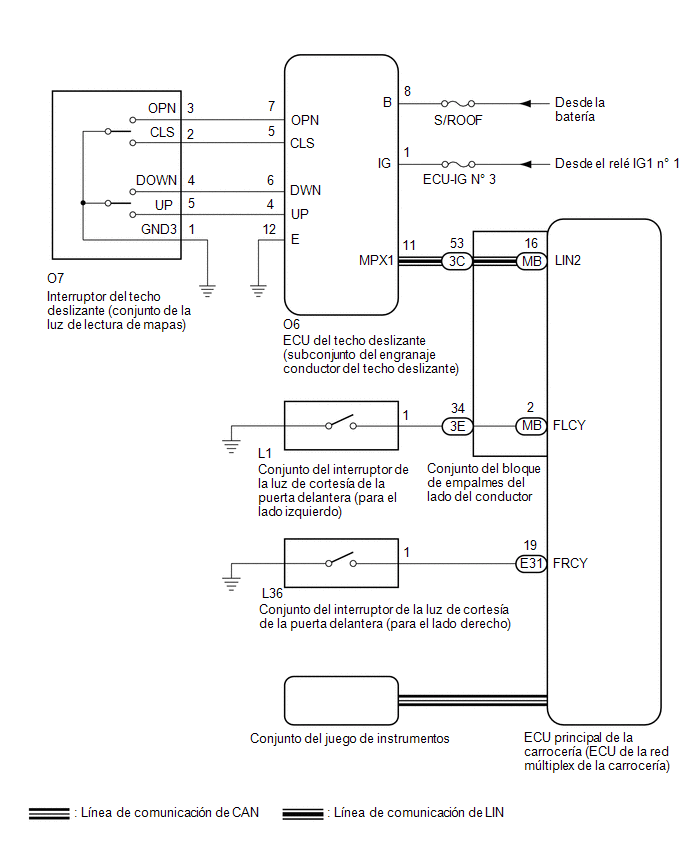

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

Emisor	Receptor	Señal	Tubería
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante)	Señal de permiso de funcionamiento del techo deslizante Señal IG Señal del conjunto del interruptor de la luz de cortesía de la puerta delantera Señal de velocidad del vehículo	LIN
ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante)	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	Señal de posición del cristal del techo deslizante	LIN
Conjunto del juego de instrumentos	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	Señal de velocidad del vehículo	CAN
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	Conjunto del juego de instrumentos	Señal de solicitud de advertencia de techo deslizante abierto	CAN

UbicaciÓn De Las Piezas

DescripciÓn Del Sistema
