Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

Toyota Corolla Manual de Taller / Exterior del vehículo / Techo Deslizante / Descapotable / Sistema De Techo Deslizante / UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

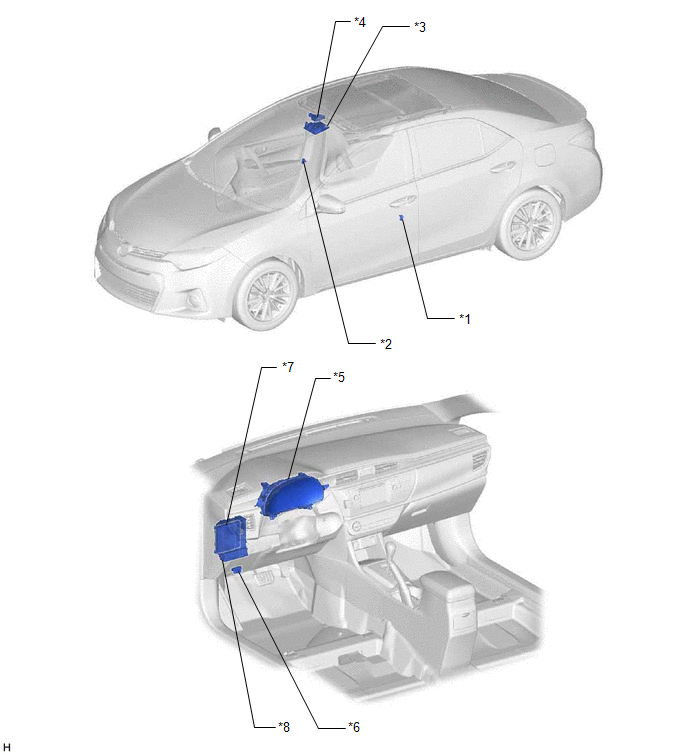

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (izquierda)

*2

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (derecha)

*3

INTERRUPTOR DEL TECHO DESLIZANTE (CONJUNTO DE LA LUZ DE LECTURA DE MAPAS)

*4

ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

*5

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*6

DLC3

*7

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*8

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE S/ROOF

- FUSIBLE ECU-IG N° 3
    Medidas De PrecauciÓn

    Diagrama Del Sistema
