Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

2. EXTRAIGA EL EMBELLECEDOR LATERAL DEL TECHO DESLIZANTE

(a) Desenganche las 2 garras para extraer el embellecedor del techo deslizante.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

3. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DEL TECHO N° 2

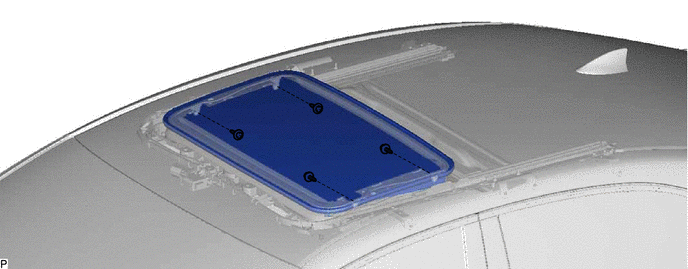

(a) Con una llave de cubo "TORX" T25, quite los 4 tornillos y extraiga el subconjunto del de la ventanilla del techo n° 2.

AVISO:

Para evitar que el subconjunto del cristal de la ventanilla del techo n° 2 y que el subconjunto del engranaje conductor del techo deslizante se muevan de su sitio, cierre por completo el subconjunto del cristal de la ventanilla del techo n° 2 (subconjunto del cable conductor del techo deslizante) y luego extraiga el subconjunto del cristal de la ventanilla del techo n° 2.

4. EXTRAIGA LA BANDA PROTECTORA DEL TECHO DESLIZANTE

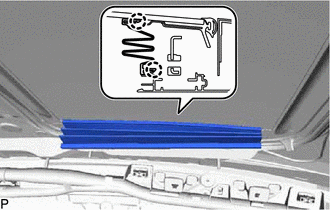

(a) Extraiga la banda protectora del subconjunto del panel del techo deslizante.

5. EXTRAIGA EL CONJUNTO DEL AIRBAG DE CORTINA IZQUIERDO

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DEL AIRBAG DE CORTINA DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

7. EXTRAIGA EL SEPARADOR N° 2 DEL RIEL IZQUIERDO TRASERO

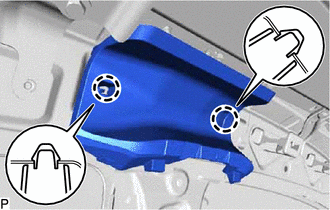

(a) Desenganche las 2 garras y extraiga el separador del riel lateral trasero izquierdo n° 2.

8. EXTRAIGA EL SEPARADOR N° 2 DEL RIEL DERECHO TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

9. EXTRAIGA EL CONJUNTO DEL ALOJAMIENTO DEL TECHO DESLIZANTE

(a) Para tipo abrazadera:

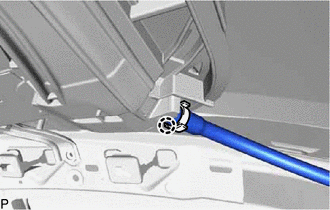

(1) Desenganche la garra y desconecte la manguera de drenaje del techo deslizante.

OBSERVACIÓN:

Utilice el mismo procedimiento para las otras 3 mangueras de drenaje del techo deslizante.

(b) Para tipo con clip:

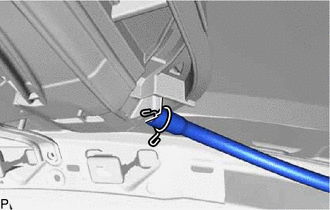

(1) Expanda el clip y desconecte la manguera de drenaje del techo deslizante.

OBSERVACIÓN:

Utilice el mismo procedimiento para las otras 3 mangueras de drenaje del techo deslizante.

(c) Desenganche las 2 abrazaderas.

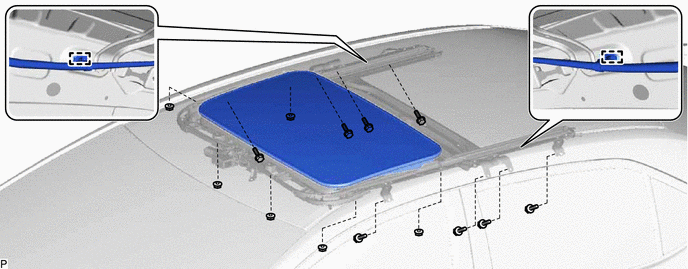

(d) Extraiga los 8 pernos, las 6 tuercas y el conjunto del alojamiento del techo deslizante.

    Componentes

    Desmontaje
