Toyota Corolla Manual de Taller: Componentes

COMPONENTES

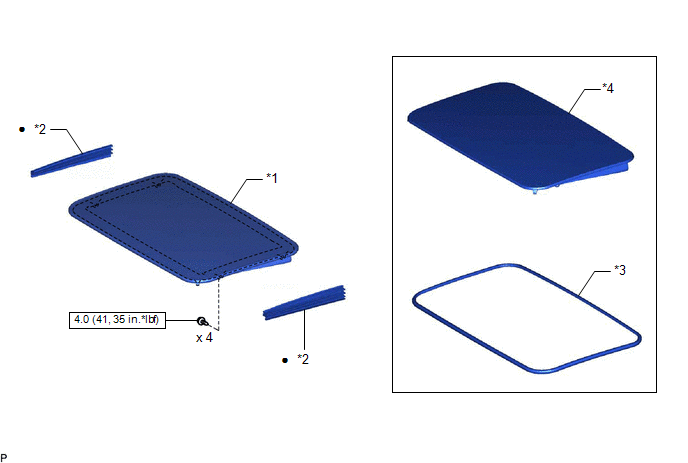

ILUSTRACIÓN

*1

SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DEL TECHO N° 2

*2

EMBELLECEDOR LATERAL DEL TECHO DESLIZANTE

*3

BANDA PROTECTORA DEL TECHO DESLIZANTE

*4

SUBCONJUNTO DEL PANEL DEL TECHO DESLIZANTE

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

ILUSTRACIÓN

*1

CONJUNTO DEL AIRBAG DE CORTINA IZQUIERDO

*2

CONJUNTO DEL AIRBAG DE CORTINA DERECHO

*3

SEPARADOR DEL RIEL IZQUIERDO TRASERO N° 2

*4

SEPARADOR DEL RIEL DERECHO TRASERO N° 2

*5

CONJUNTO DEL ALOJAMIENTO DEL TECHO DESLIZANTE

*6

MANGUERA DE DRENAJE DEL TECHO DESLIZANTE

*7

SEPARADOR

*8

PATILLA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

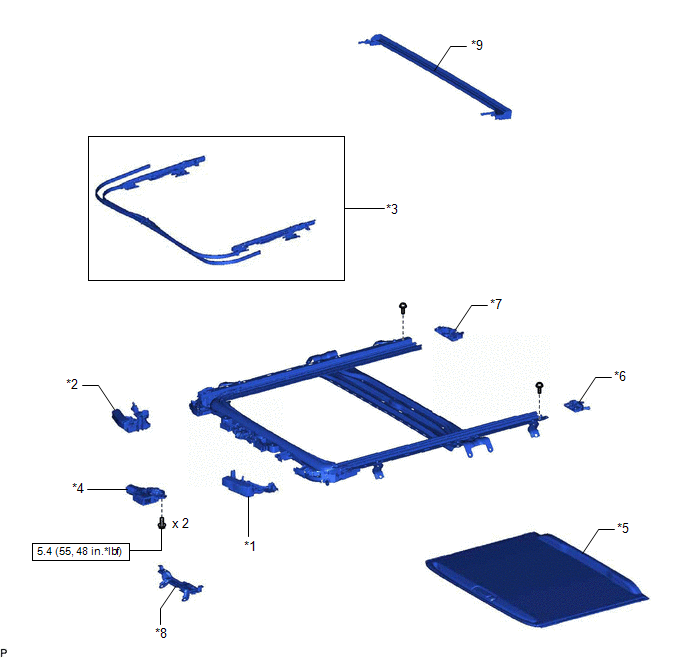

ILUSTRACIÓN

*1

SEPARADOR DEL RIEL IZQUIERDO DELANTERO

*2

SEPARADOR DEL RIEL DERECHO DELANTERO

*3

SUBCONJUNTO DEL CABLE CONDUCTOR DEL TECHO DESLIZANTE

*4

SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE

*5

SUBCONJUNTO DE GUARNICIÓN DEL PARASOL

*6

SUBCONJUNTO DE LA PIEZA IZQUIERDA DEL TECHO DESLIZANTE

*7

SUBCONJUNTO DE LA PIEZA DERECHA DEL TECHO DESLIZANTE

*8

SOPORTE DE LA LUZ DE LECTURA DE MAPAS

*9

CANAL TRASERO DEL VIERTEAGUAS DEL TECHO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

    Alojamiento Del Techo Deslizante

    ExtracciÓn
