Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

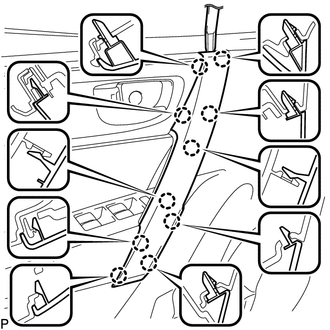

3. EXTRAIGA LA CUBIERTA DEL ASIDERO DE LA PUERTA

(a) Desenganche con un extractor de molduras las 10 garras y quite la cubierta del asidero de la puerta.

4. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO

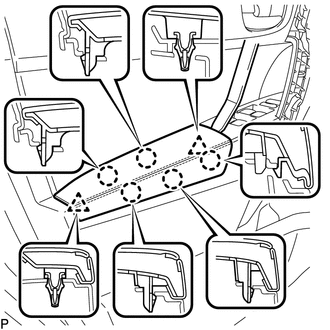

(a) Utilice un extractor de molduras para desenganchar los 2 clips y las 5 garras, y extraiga el conjunto del reposabrazos delantero.

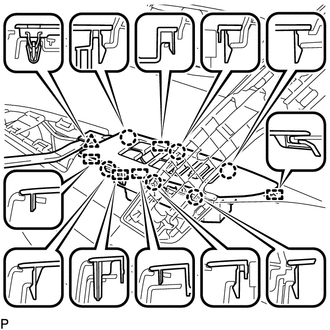

5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

(a) Con un extractor de molduras, desenganche el clip, las 6 garras y las 5 guías.

(b) Desconecte el conector y extraiga el conjunto del interruptor maestro del regulador de los elevalunas eléctricos con panel base del reposabrazos de la puerta delantera.

6. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

(a) Con un extractor de molduras, desenganche el clip, las 6 garras y las 5 guías.

(b) Desconecte el conector y extraiga el conjunto del interruptor del regulador del elevalunas eléctrico con el panel de la base del reposabrazos de la puerta delantera.

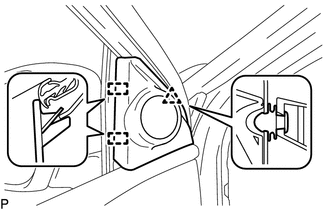

7. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

(a) Desenganche el clip y las 2 guías.

(b) Desconecte el conector y extraiga el embellecedor del soporte del bastidor inferior de la puerta delantera.

8. EXTRAIGA EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2

Haga clic aquí

9. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

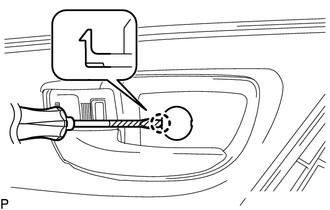

(a) Desenganche la garra y abra la tapa con un destornillador con la punta envuelta en cinta protectora.

Cinta protectora

(b) Coloque cinta protectora alrededor del panel de la puerta delantera.

Cinta protectora

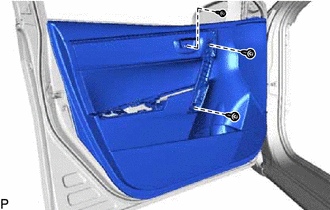

(c) Quite los 3 tornillos.

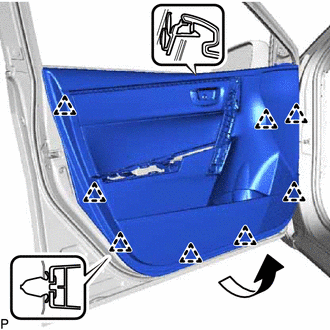

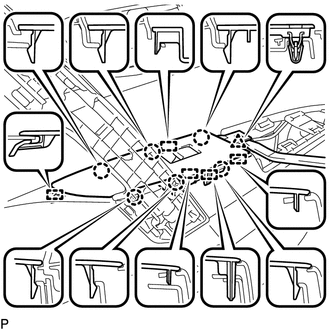

(d) Desenganche los 8 clips y extraiga el subconjunto de la placa de guarnición de la puerta delantera como se muestra en la ilustración.

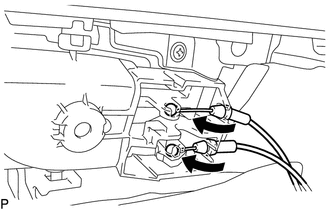

(e) Desconecte el conjunto del cable de control remoto de la cerradura de las puertas delanteras y el conjunto del cable de la cerradura interior de las mismas.

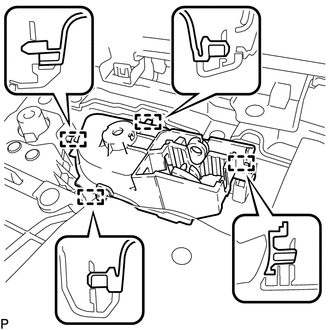

10. EXTRAIGA EL SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

(a) Desenganche las 4 guías y extraiga el subconjunto de la manilla interior de la puerta delantera.

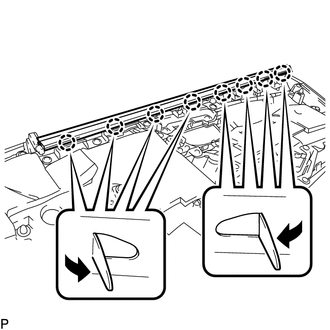

11. EXTRAIGA LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS DELANTERAS

(a) Desenganche las 8 garras tal como se muestra en la ilustración y extraiga la banda protectora interior del cristal de las ventanillas delanteras.

12. EXTRAIGA EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA

Haga clic aquí

13. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR

Haga clic aquí

14. EXTRAIGA EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1

Haga clic aquí

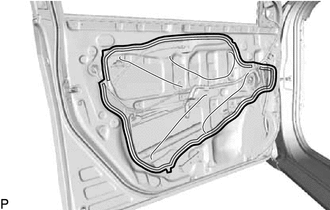

15. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

(a) Desenganche la abrazadera.

(b) Extraiga la tapa del orificio de servicio de la puerta delantera.

OBSERVACIÓN:

Elimine cualquier resto de la cinta de butilo del panel de la puerta delantera.

16. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA

(a) Conecte el cable al terminal negativo (-) de la batería.

(b) Para el lado del conductor:

(1) Conecte el conjunto del interruptor maestro del regulador del elevalunas eléctrico y mueva el subconjunto del cristal de la ventanilla de la puerta delantera hasta que se puedan ver los pernos del cristal de la ventanilla.

(c) Para el lado del pasajero delantero:

(1) Conecte el conjunto del interruptor del regulador del elevalunas eléctrico y mueva el subconjunto del cristal de la ventanilla delantera hasta que se puedan ver los pernos del cristal de la ventanilla.

(d) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(e) Para el lado del conductor:

(1) Desconecte el conjunto del interruptor maestro del regulador del elevalunas eléctrico.

(f) Para el lado del pasajero delantero:

(1) Desconecte el conjunto del interruptor del regulador del elevalunas eléctrico.

(g) Quite los 2 pernos.

AVISO:

Tras retirar los pernos, no deje caer el subconjunto del cristal de la ventanilla delantera.

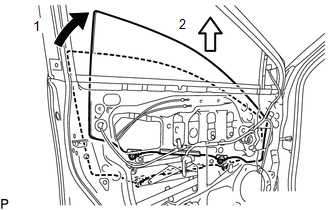

(h) Extraiga el subconjunto del cristal de la puerta delantera como indican las flechas en el orden que se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar el subconjunto del cristal de la ventanilla delantera.

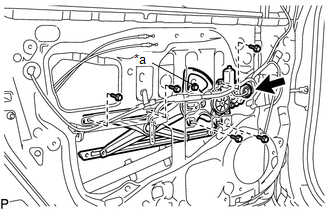

17. EXTRAIGA EL CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA

(a) Desconecte el conector.

*a

Perno provisional

(b) Afloje el perno provisional.

AVISO:

No extraiga el perno provisional. Si se retira el perno provisionalmente, el regulador de la ventanilla de la puerta delantera puede caerse y provocar daños.

(c) Quite los 5 pernos.

(d) Extraiga el conjunto del regulador de la ventanilla delantera.

(e) Extraiga el perno provisional del conjunto del regulador de la ventanilla de la puerta delantera.

18. EXTRAIGA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO DELANTERO

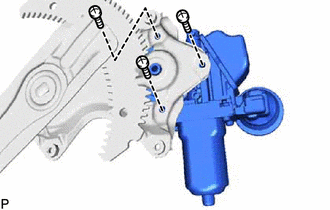

(a) Utilice una llave de cubo "TORX" T25, quite los 3 tornillos y el conjunto del motor del regulador del elevalunas eléctrico delantero del subconjunto del regulador de la ventanilla de la puerta delantera.

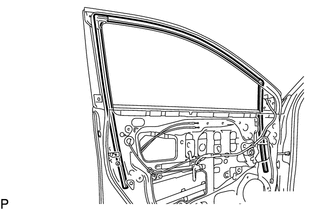

19. EXTRAIGA EL CARRIL DEL CRISTAL DE LA VENTANILLA DELANTERA

(a) Extraiga el carril del cristal de la ventanilla delantera.

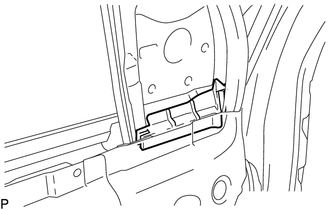

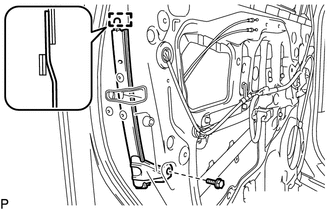

20. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA

(a) Extraiga el perno.

(b) Desenganche la guía y extraiga el subconjunto del bastidor inferior trasero de la puerta delantera.

21. EXTRAIGA LA TAPA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA CON EL CONJUNTO DE CILINDRO DE BLOQUEO (para el lado del conductor)

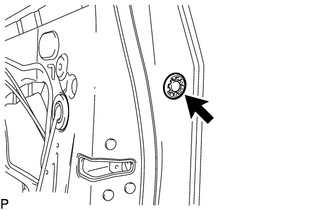

(a) Quite el tapón.

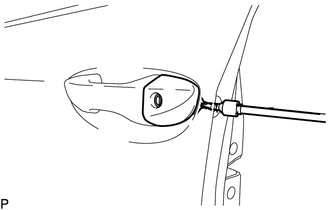

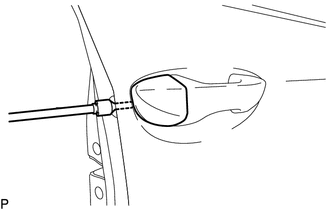

(b) Con una llave de cubo "TORX" T30, afloje el tornillo y extraiga la tapa de la manilla exterior de la puerta delantera con el conjunto del cilindro de la cerradura.

OBSERVACIÓN:

El tornillo no puede extraerse porque está integrado en el subconjunto del soporte de la manilla exterior de la puerta delantera.

22. EXTRAIGA LA TAPA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA CON EL CONJUNTO DE CILINDRO DE BLOQUEO (para el lado del pasajero delantero)

(a) Con cilindro de la cerradura:

OBSERVACIÓN:

Siga el mismo procedimiento que para el lado del conductor.

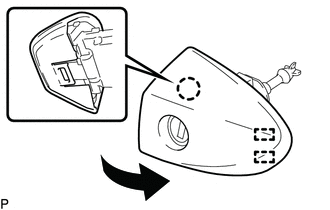

23. EXTRAIGA LA CUBIERTA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA (para el lado del conductor)

(a) Desenganche la garra y las 2 guías con un destornillador y extraiga la cubierta de la manilla exterior de la puerta delantera como se muestra en la ilustración.

24. EXTRAIGA LA CUBIERTA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

(a) Con cilindro de la cerradura:

OBSERVACIÓN:

Siga el mismo procedimiento que para el lado del conductor.

(b) Sin cilindro de la cerradura:

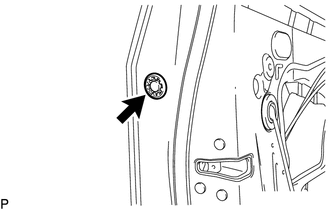

(1) Quite el tapón.

(2) Utilice una llave de cubo "TORX" T30 para aflojar el tornillo y extraer la cubierta de la manilla exterior de la puerta delantera.

OBSERVACIÓN:

El tornillo no puede extraerse porque está integrado en el subconjunto del soporte de la manilla exterior de la puerta delantera.

25. EXTRAIGA EL CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

(a) Con sistema de llave inteligente:

(1) Desenganche las 2 garras.

(2) Desconecte el conector con un destornillador.

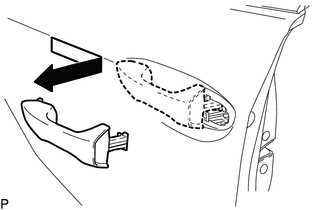

(b) Extraiga el conjunto de la manilla exterior de la puerta delantera como se muestra en la ilustración.

26. EXTRAIGA LA ALMOHADILLA DELANTERA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

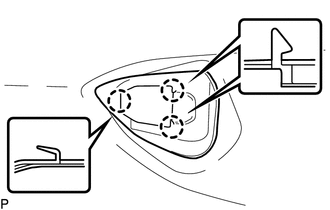

(a) Desenganche las 3 garras y extraiga la almohadilla delantera de la manilla exterior de la puerta delantera.

27. EXTRAIGA LA ALMOHADILLA DE LA MANILLA EXTERIOR TRASERA DE LA PUERTA DELANTERA

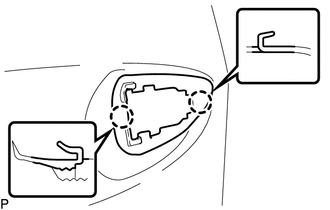

(a) Desenganche las 2 garras y extraiga la almohadilla de la manilla exterior trasera de la puerta delantera.

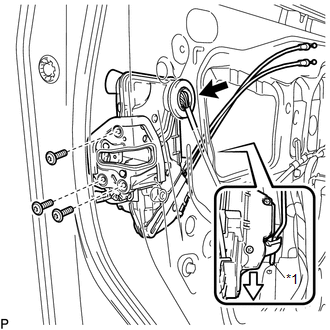

28. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR

(a) Desconecte el conector.

*1

Vástago de apertura de la cerradura de la puerta delantera

(b) Quite los 3 tornillos con una llave de cubo "TORX" T30.

(c) Deslice hacia abajo el conjunto de la cerradura con motor de la puerta delantera para desconectar el vástago de apertura de la cerradura de la puerta delantera y extraiga el conjunto de la cerradura con motor de la puerta delantera junto con los cables, como una unidad.

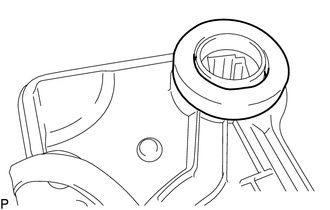

(d) Si vuelve a utilizar el conjunto de la cerradura de la puerta delantera con motor:

(1) Extraiga el sello del mazo de cables de la cerradura del conjunto de la cerradura de la puerta delantera con motor.

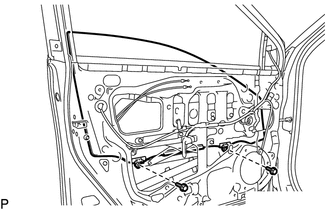

29. EXTRAIGA EL CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA DELANTERA

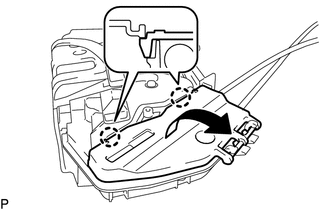

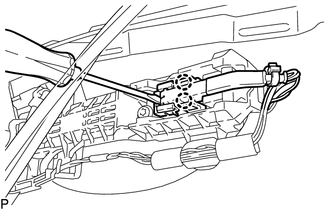

(a) Suelte las 2 garras con un destornillador tal y como se observa en la ilustración.

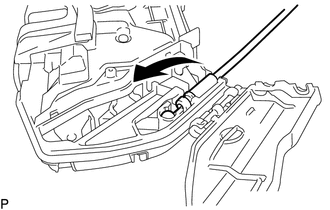

(b) Extraiga el conjunto del cable de control remoto de la cerradura de la puerta delantera como se muestra en la ilustración.

30. EXTRAIGA EL CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA DELANTERA

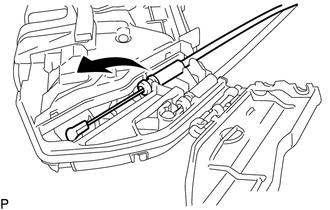

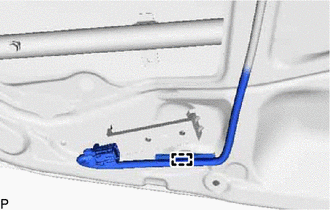

(a) Extraiga el conjunto del cable de la cerradura interior de la puerta delantera como se muestra en la ilustración.

31. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

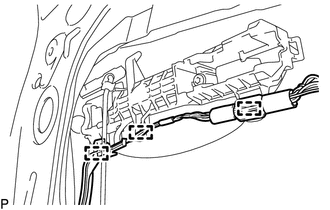

(a) Con sistema de llave inteligente:

(1) Desenganche las 3 abrazaderas.

(b) Con una llave de cubo "TORX" T30, retire el tornillo.

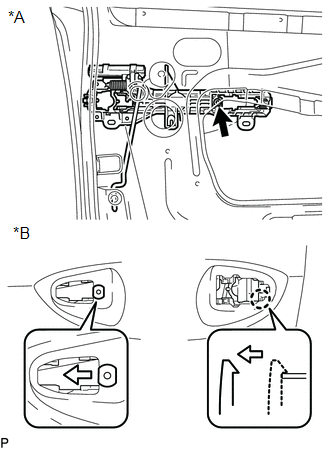

*A

Interior

*B

Exterior

(c) Deslice el subconjunto del soporte de la manilla exterior de la puerta delantera para desenganchar la garra del subconjunto del soporte de dicha manilla y, a continuación, extráigalo.

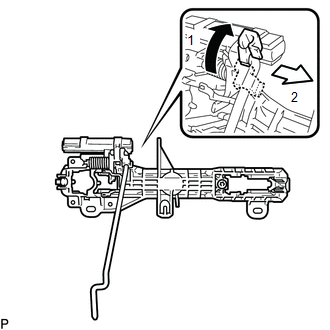

32. EXTRAIGA EL VÁSTAGO DE DESBLOQUEO DE LA PUERTA DELANTERA

(a) Extraiga el vástago de apertura de la cerradura de la puerta delantera como indican las flechas en el orden que se muestra en la ilustración.

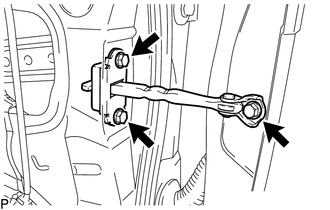

33. EXTRAIGA EL CONJUNTO DE TIRANTE DE LA PUERTA DELANTERA

(a) Quite los 3 pernos y el conjunto del tirante de la puerta delantera.

34. EXTRAIGA LA BANDA PROTECTORA DE LA PUERTA DELANTERA

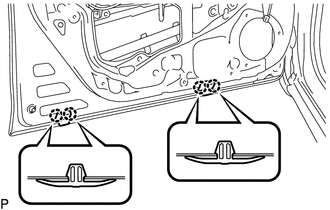

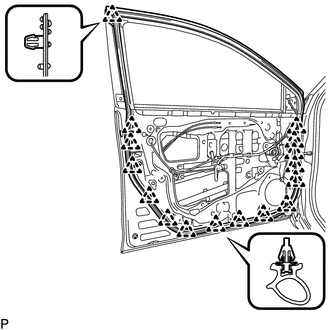

(a) Desenganche los 16 clips con el extractor de clips y extraiga la banda protectora de la puerta delantera.

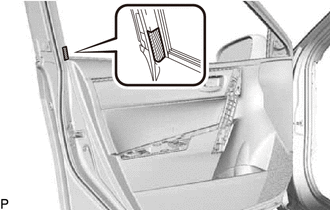

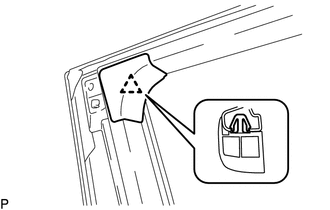

35. EXTRAIGA EL EMBELLECEDOR DEL MARCO DE LA PUERTA

(a) Suelte el clip y extraiga el embellecedor del marco de la puerta.

OBSERVACIÓN:

El embellecedor deberá ser sustituido por uno nuevo porque el clip se romperá al extraerlo.

36. EXTRAIGA EL CLIP DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS

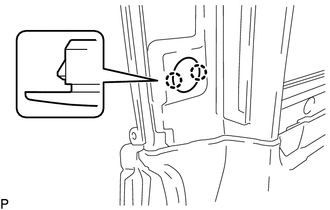

(a) Desenganche las 2 garras y extraiga el clip de la moldura del marco de las ventanillas.

37. EXTRAIGA EL SELLO DEL GUARDAPOLVO DE LA PUERTA DELANTERA

(a) Desenganche las 4 garras para extraer los 2 sellos del guardapolvo de la puerta delantera.

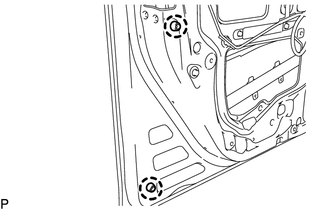

38. EXTRAIGA EL ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA DELANTERA

(a) Desenganche las 2 garras y extraiga los 2 amortiguadores del panel de la puerta delantera.

39. EXTRAIGA LA JUNTA DE VENTILACIÓN DE LA PUERTA DELANTERA

(a) Extraiga la junta de ventilación de la puerta delantera.

40. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA DELANTERA

Haga clic aquí

41. EXTRAIGA LA MOLDURA TRASERA DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

Haga clic aquí

42. RETIRE LA CINTA DE REVESTIMIENTO N° 1

Haga clic aquí
