Toyota Corolla Manual de Taller: Componentes

COMPONENTES

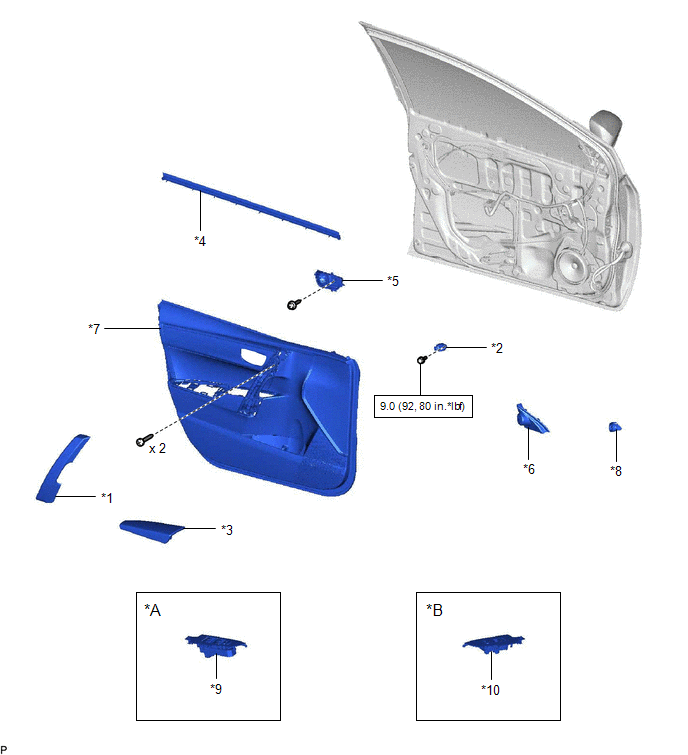

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*1

CUBIERTA DEL ASIDERO DE LA PUERTA

*2

SENSOR DEL AIRBAG DE LA PUERTA

*3

CONJUNTO DEL REPOSABRAZOS DELANTERO

*4

BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA DELANTERA

*5

SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

*6

EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

*7

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

*8

CONJUNTO DEL ALTAVOZ DELANTERO N° 2

*9

CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA

*10

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

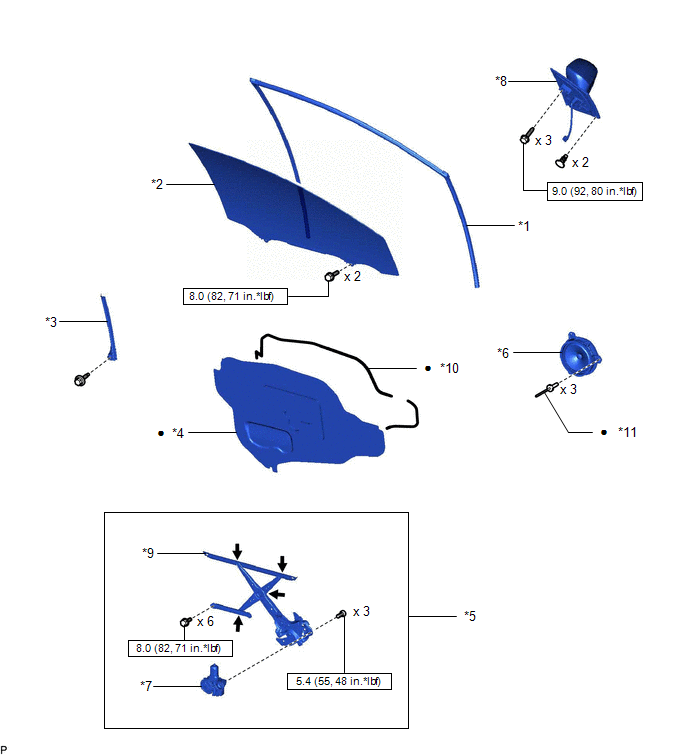

ILUSTRACIÓN

*1

CARRIL DEL CRISTAL DE LA VENTANILLA DELANTERA

*2

SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA

*3

SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA

*4

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

*5

CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA

*6

CONJUNTO DEL ALTAVOZ DELANTERO N° 1

*7

CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO DELANTERO

*8

CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR

*9

SUBCONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA

*10

CINTA DE BUTILO

*11

REMACHE

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

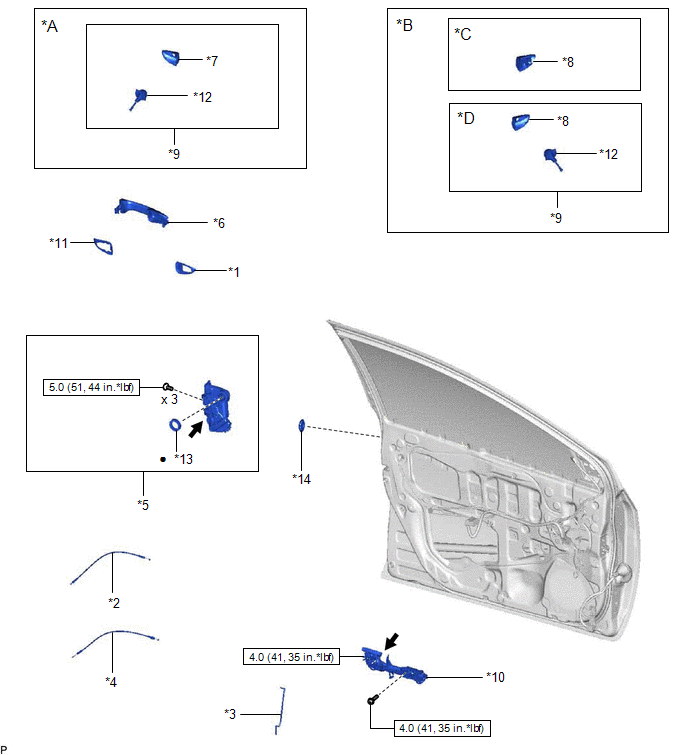

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*C

Sin cilindro de la cerradura

*D

Con cilindro de la cerradura

*1

ALMOHADILLA DELANTERA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

*2

CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA DELANTERA

*3

VÁSTAGO DE APERTURA DE LA CERRADURA DE LA PUERTA DELANTERA

*4

CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA DELANTERA

*5

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR

*6

CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

*7

TAPA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

*8

TAPA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

*9

CUBIERTA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA CON EL CONJUNTO DE CILINDRO DE LA CERRADURA

*10

SUBCONJUNTO DEL BASTIDOR DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA

*11

ALMOHADILLA DE LA MANILLA EXTERIOR TRASERA DE LA PUERTA DELANTERA

*12

CONJUNTO DEL CILINDRO DE BLOQUEO

*13

SELLO DEL MAZO DE CABLES DE LA CERRADURA DE LA PUERTA

*14

TAPÓN DEL ORIFICIO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

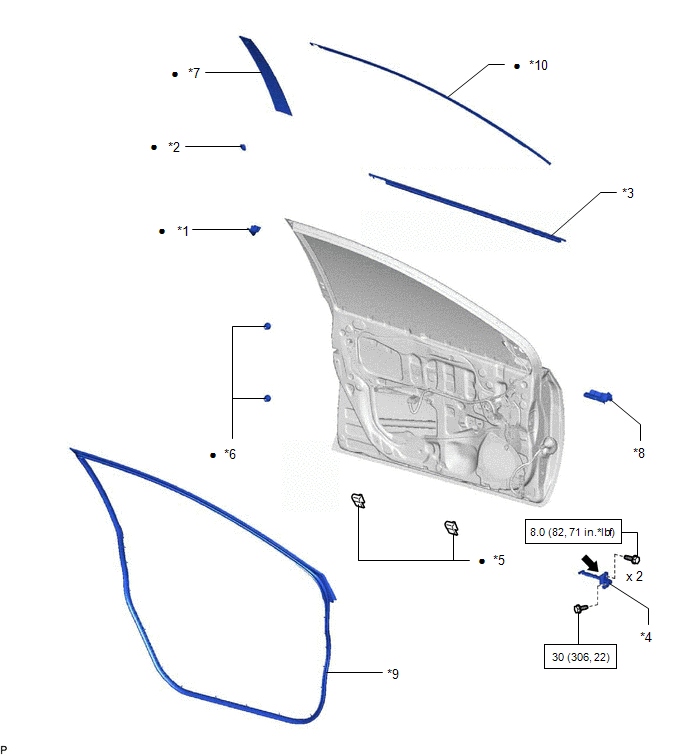

ILUSTRACIÓN

*1

EMBELLECEDOR DEL MARCO DE LA PUERTA

*2

CLIP DE LA MOLDURA DEL MARCO DE LAS VENTANILLAS

*3

CONJUNTO DE LA MOLDURA DE LA PUERTA DELANTERA

*4

CONJUNTO DEL TIRANTE DE LA PUERTA DELANTERA

*5

GUARDAPOLVO DE LA PUERTA DELANTERA

*6

ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA DELANTERA

*7

MOLDURA TRASERA DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

*8

JUNTA DE VENTILACIÓN DE LA PUERTA DELANTERA

*9

BANDA PROTECTORA DE LA PUERTA DELANTERA

*10

CINTA DE REVESTIMIENTO N° 1

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Pieza prerrecubierta
