Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES

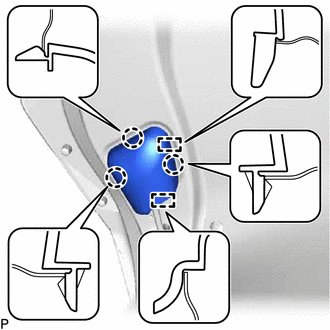

(a) Desenganche las 3 garras y las 2 guías para extraer la cubierta lateral izquierda del compartimiento de equipajes.

2. EXTRAIGA LA CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES

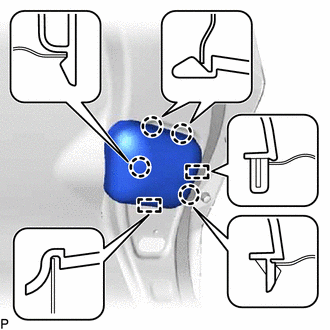

(a) Desenganche las 4 garras y las 2 guías para extraer la cubierta lateral derecha del compartimiento de equipajes.

3. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

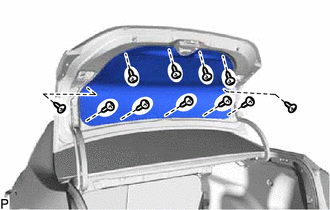

(a) Quite los 11 clips y retire la cubierta de la puerta del compartimiento de equipajes.

4. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE CONTROL DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES (sin sistema inalámbrico de cierre centralizado de puertas)

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES (sin sistema de control inalámbrico de cierre centralizado de puertas)

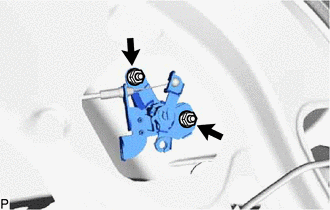

(a) Extraiga las 2 tuercas.

(b) Desconecte el subconjunto del cable de control de la cerradura de la puerta del compartimiento de equipajes y extraiga el conjunto del cilindro de la cerradura de la puerta del compartimiento de equipajes.

7. EXTRAIGA EL ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA DEL COMPARTIMENTO DE EQUIPAJES

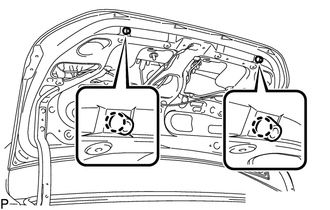

(a) Desenganche las 2 garras para extraer los 2 elementos amortiguadores del panel de la puerta del compartimiento de equipajes.

8. EXTRAIGA EL INTERRUPTOR ELÉCTRICO DE LA LLAVE DEL COMPARTIMIENTO DE EQUIPAJES (con sistema de llave inteligente)

Sin monitor trasero: Haga clic aquí

Con monitor trasero: Haga clic aquí

9. EXTRAIGA EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN (con monitor trasero)

Haga clic aquí

10. EXTRAIGA EL PROTECTOR DE LA MOLDURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

11. EXTRAIGA EL SUBCONJUNTO DEL DEFLECTOR TRASERO (con deflector trasero)

Haga clic aquí

12. EXTRAIGA EL CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS

Haga clic aquí

13. EXTRAIGA EL CONJUNTO DE LAS LUCES TRASERAS DERECHAS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

14. EXTRAIGA EL CONJUNTO DE LUCES DE MATRÍCULA (para el lado izquierdo)

Haga clic aquí

15. EXTRAIGA EL CONJUNTO DE LUCES DE MATRÍCULA (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
