Toyota Corolla Manual de Taller: Componentes

COMPONENTES

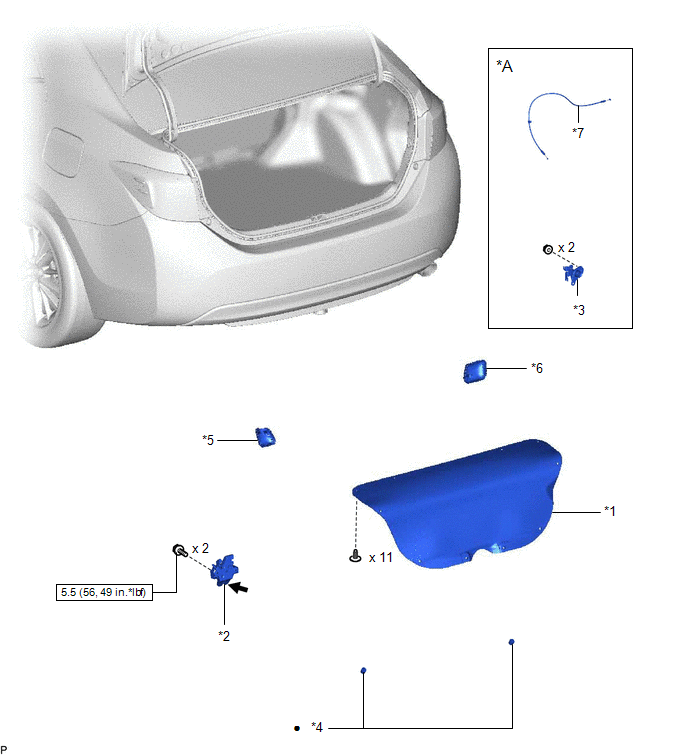

ILUSTRACIÓN

*A

Sin sistema inalámbrico de cierre centralizado de puertas

-

-

*1

CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*2

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*3

CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*4

ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*5

CUBIERTA LATERAL IZQUIERDA DEL COMPARTIMIENTO DE EQUIPAJES

*6

CUBIERTA LATERAL DERECHA DEL COMPARTIMIENTO DE EQUIPAJES

*7

SUBCONJUNTO DEL CABLE DE CONTROL DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

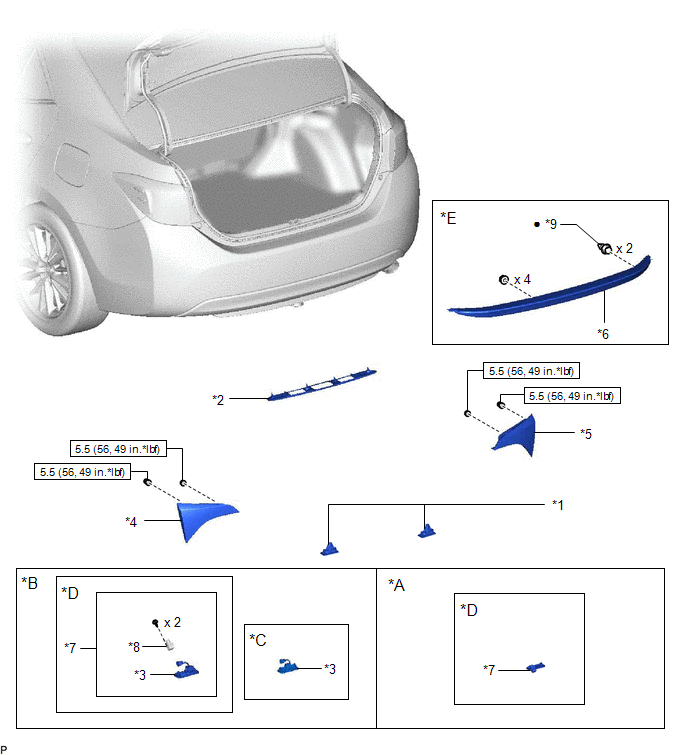

ILUSTRACIÓN

*A

Sin sistema de llave inteligente

*B

Con sistema de llave inteligente

*C

Sin monitor trasero

*D

Con monitor trasero

*E

Con deflector trasero

-

-

*1

CONJUNTO DE LA LUZ DE MATRÍCULA

*2

PROTECTOR DE LA MOLDURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*3

INTERRUPTOR DE LA LLAVE ELÉCTRICA DEL COMPARTIMIENTO DE EQUIPAJES

*4

CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS

*5

CONJUNTO DE LAS LUCES TRASERAS DERECHAS

*6

SUBCONJUNTO DEL DEFLECTOR TRASERO

*7

CONJUNTO DE LA CÁMARA DE TELEVISIÓN

*8

CÁMARA DE TELEVISIÓN

*9

CLIP

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

    Puerta Del Compartimiento De Equipajes

    Desmontaje
