Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO

Para asiento manual fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento eléctrico fabricados por TMMC: Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

con reposacabezas no extraíble: Haga clic aquí

con reposacabezas extraíble: Haga clic aquí

3. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

4. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

5. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

6. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

7. RETIRE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA (para el lado izquierdo)

Haga clic aquí

8. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO

Haga clic aquí

9. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

Haga clic aquí

10. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO

Haga clic aquí

11. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

Haga clic aquí

12. EXTRAIGA LA CUBIERTA DE LA RUEDA DE REPUESTO

(a) Extraiga la cubierta de la rueda de repuesto.

13. EXTRAIGA LA PLACA DE ACABADO DEL PISO TRASERO

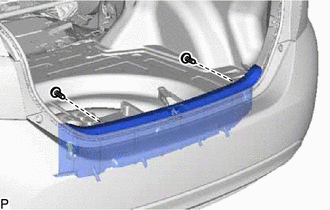

(a) Quite los 2 clips.

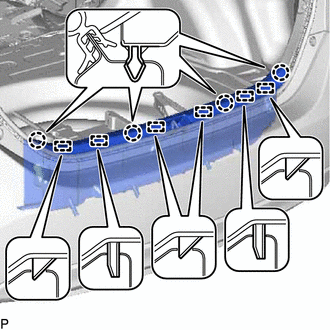

(b) Desenganche las 4 garras y las 6 guías y extraiga la placa de acabado del piso trasero.

14. EXTRAIGA EL CONJUNTO DE LA CUBIERTA IZQUIERDA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES

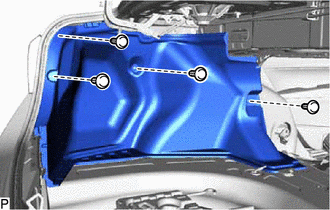

(a) Extraiga los 4 clips y extraiga el conjunto izquierdo de la cubierta de la guarnición del compartimiento de equipajes.

15. EXTRAIGA EL SUBCONJUNTO DE LA PALANCA DE APERTURA DEL BLOQUEO DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE

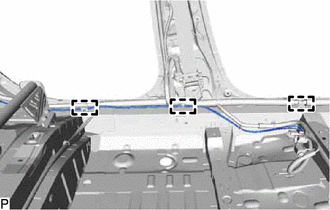

(a) Desenganche las 3 abrazaderas.

(b) Eche hacia atrás la alfombra del suelo para poder extraer el subconjunto de la palanca de apertura del bloqueo de la tapa del depósito de combustible.

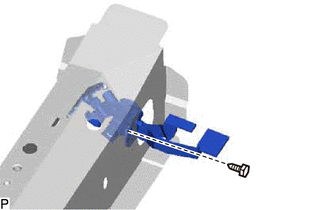

(c) Extraiga el perno.

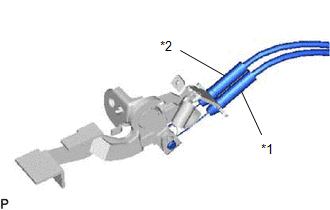

(d) Desconecte el subconjunto del cable de control de bloqueo de la tapa del depósito de combustible y el subconjunto del cable de control de la cerradura de la puerta del compartimiento de equipajes, y extraiga el subconjunto de la palanca de apertura de bloqueo de la tapa del depósito de combustible.

*1

Subconjunto del cable de control de bloqueo de la tapa del depósito de combustible

*2

Subconjunto del cable de control de la cerradura de la puerta del compartimiento de equipajes

16. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE CONTROL DE BLOQUEO DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE

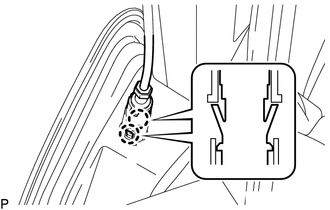

(a) Desenganche las 2 garras y desconecte el subconjunto del cable de control de bloqueo de la tapa del depósito de combustible.

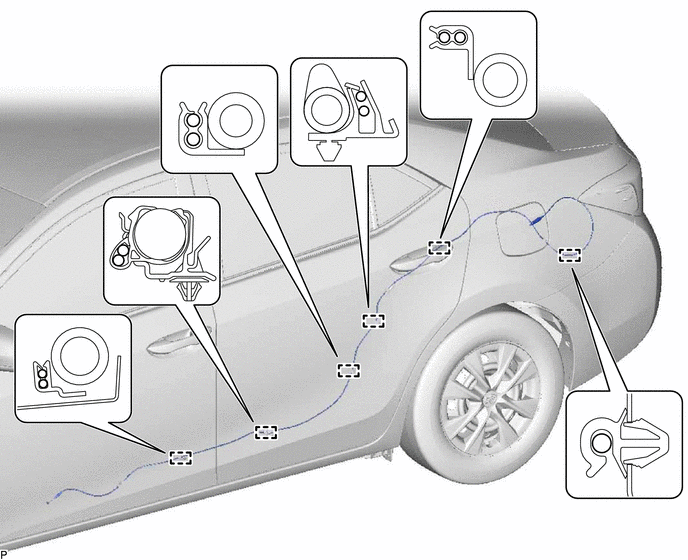

(b) Desenganche las 6 abrazaderas y extraiga el subconjunto del cable de control de bloqueo de la tapa del depósito de combustible.

    Componentes

    InstalaciÓn
