Toyota Corolla Manual de Taller: InspecciÓn

Toyota Corolla Manual de Taller / Exterior del vehículo / IluminaciÓn (ext) / Conjunto De Las Luces Traseras / InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO IZQUIERDO DE LAS LUCES TRASERAS (para tipo LED)

(a) Aplique tensión de la batería al conjunto de luces traseras izquierdas y compruebe si se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 2 (B)

Terminal negativo (-) de la batería → Terminal 1 (E)

Las luces de marcha atrás se encienden

Si el resultado no es el especificado, sustituya el conjunto de los faros antinieblas traseros izquierdos.

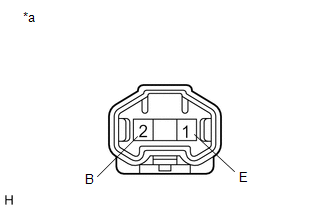

*a

Componente no conectado al mazo de cables

(Conjunto de los faros antinieblas traseros izquierdos)

2. INSPECCIONE EL CONJUNTO DERECHO DE LAS LUCES TRASERAS (para tipo LED)

(a) Aplique tensión de la batería al conjunto de luces traseras derechas y compruebe si se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 2 (B)

Terminal negativo (-) de la batería → Terminal 1 (E)

Las luces de marcha atrás se encienden

Si el resultado no es el especificado, sustituya el conjunto de los faros antinieblas traseros derechos.

*a

Componente no conectado al mazo de cables

(Conjunto de los faros antinieblas traseros derechos)
