Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO

con reposacabezas no extraíble: Haga clic aquí

con reposacabezas extraíble: Haga clic aquí

2. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

3. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

5. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado izquierdo)

Haga clic aquí

7. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

8. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

Haga clic aquí

9. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

10. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO

Haga clic aquí

11. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR INTERIOR DERECHO DEL TECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

12. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

Haga clic aquí

13. EXTRAIGA EL CONJUNTO DE LA LUZ DE FRENO CENTRAL

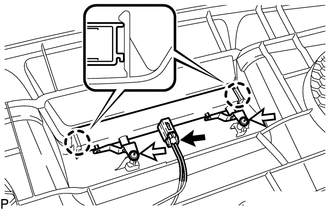

(a) Desconecte el conector.

(b) Quite los 2 tornillos.

(c) Desenganche las 2 garras para extraer el conjunto de la luz de freno central con los 2 soportes de dicha luz.

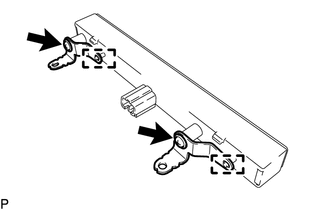

(d) Quite los 2 tornillos.

(e) Desenganche las 2 guías y extraiga los 2 soportes de la luz de freno central del conjunto de la luz de freno central.
