Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados derecho e izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR CON LA CUBIERTA

Haga clic aquí

4. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA DELANTERA

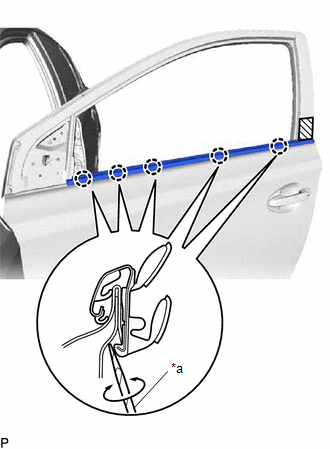

(a) Tipo de resina:

(1) Coloque cinta protectora alrededor del conjunto de la moldura de la puerta delantera.

*a	Cinta protectora
	Cinta protectora

(2) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 6 garras, tal como se muestra en la ilustración, y extraiga el conjunto de la moldura del cinturón de seguridad de las puerta delanteras.

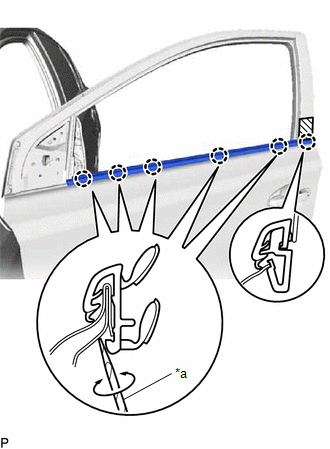

(b) Tipo de revestimiento:

(1) Coloque cinta protectora alrededor del conjunto de la moldura de la puerta delantera.

*a	Cinta protectora
	Cinta protectora

(2) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 5 garras, tal como se muestra en la ilustración, y extraiga el conjunto de la moldura del cinturón de seguridad de las puerta delanteras.
