INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL BOTÓN DEL CLAXON

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

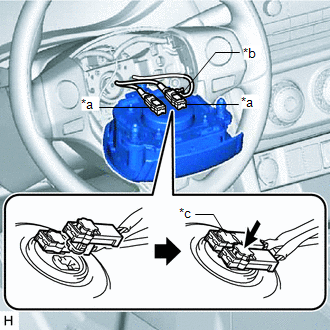

(c) Conecte los 2 conectores del airbag al conjunto del botón del claxon.

AVISO:

  • Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
  • Asegúrese de conectar los conectores según su color correspondiente.

*a

Conector del airbag

*b

Conector del claxon

*c

Bloqueo del conector del airbag

(d) Introduzca los 2 bloqueos del conector del airbag para instalar los 2 conectores del airbag.

(e) Conecte el conector del claxon al conjunto del botón del claxon.

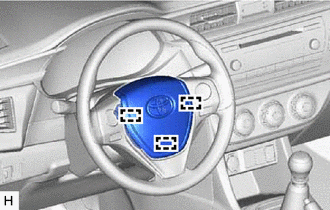

(f) Presione el conjunto del botón del claxon con cuidado para enganchar los 3 pasadores.

AVISO:

  • Asegúrese de que los pasadores están bien introducidos en los orificios del conjunto del volante.
  • Asegúrese de enganchar los 2 pasadores de la parte superior en primer lugar.
  • Asegúrese de que el conjunto del botón del claxon está bien instalado.

2. INSTALE LA CUBIERTA INFERIOR DEL VOLANTE N° 2

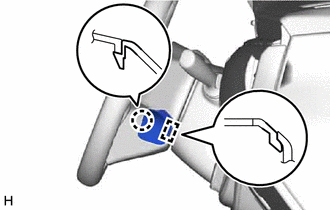

(a) Enganche la guía y la garra para instalar la cubierta inferior del volante n° 2.

3. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

4. INSPECCIONE EL CONJUNTO DEL BOTÓN DEL CLAXON

(a) Verifique que el claxon suena.

Si el claxon no suena, inspeccione el sistema del claxon.

Haga clic aquí

5. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

6. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí
