Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA LA CUBIERTA INFERIOR DEL VOLANTE N° 2

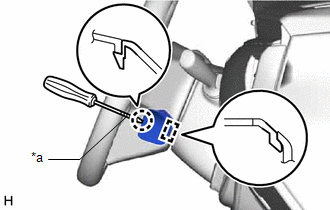

(a) Utilice un destornillador con la punta envuelta en cinta protectora para soltar la garra y la guía, y extraer la cubierta inferior del volante de dirección n° 2.

*a Cinta protectora

4. EXTRAIGA EL CONJUNTO DEL BOTÓN DEL CLAXON

ADVERTENCIA:

Cuando guarde el conjunto del botón del claxon, mantenga el lado de despliegue del airbag hacia arriba.

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

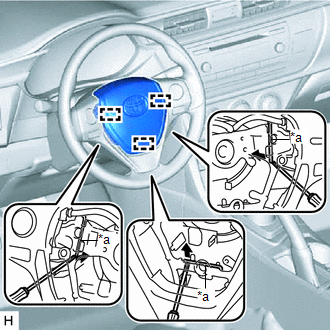

(c) Utilice un destornillador "TORX" T30H para presionar los 3 resortes de torsión y desenganchar los 3 pasadores. AVISO: Tenga cuidado de que no se caiga el conjunto del botón del claxon. OBSERVACIÓN: Introduzca el destornillador "TORX" T30H desde el orificio de instalación de la cubierta inferior del volante n° 2 y los 2 orificios de servicio.

*a Muelle de torsión

(d) Extraiga el conjunto del botón del claxon del conjunto del volante y sujete el conjunto del botón del claxon con una mano.

AVISO:

Cuando extraiga el conjunto del botón del claxon, no tire del mazo de cables del airbag.

(e) Desconecte el conector del claxon del conjunto del botón del claxon.

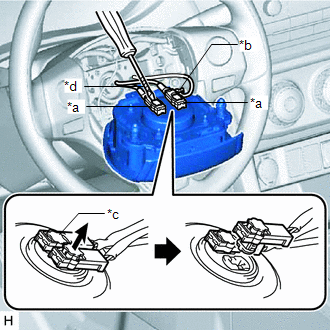

*a Conector del airbag *b Conector del claxon *c Bloqueo del conector del airbag *d Cinta protectora

(f) Utilice un destornillador con la punta envuelta en cinta protectora para soltar los 2 bloqueos del conector del airbag.

(g) Desconecte los 2 conectores del airbag para extraer el conjunto del botón del claxon.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
