Toyota Corolla Manual de Taller: Desecho

DESECHO

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Antes de realizar el despliegue de cualquier pieza del sistema SRS antes de su desecho, revise y siga todas las regulaciones medioambientales y relativas a materiales peligrosos. Al llevar a cabo el despliegue de estas piezas antes de su desecho merece un tratamiento especial de materiales peligrosos.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

  • Se puede activar un airbag o un pretensor por electricidad estética. Para evitarlo, no olvide tocar una superficie metálica con las manos para descargar la electricidad estática antes de llevar a cabo este procedimiento.
  • Nunca deseche el conjunto del botón del claxon con el airbag sin desplegar.
  • El airbag produce un sonido semejante al de una explosión al desplegarse, por lo que es aconsejable realizar esta operación en el exterior y en un lugar donde no moleste.
  • Cuando despliegue el airbag, utilice siempre la SST especificada (herramienta de despliegue del airbag del SRS). Lleve a cabo la operación en un lugar en el que no haya perturbaciones eléctricas.
  • Cuando despliegue el airbag, ejecute la operación por lo menos a 10 m (32.8 pi.) de distancia del conjunto del botón del claxon.
  • El conjunto del botón del claxon se calienta mucho cuando se despliega el airbag, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad cuando manipule un conjunto del botón del claxon que tenga el airbag desplegado.
  • No aplique agua ni otros líquidos al conjunto del botón del claxon cuando el airbag se haya desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

OBSERVACIÓN:

Para desguazar un vehículo equipado con un sistema SRS o desechar el conjunto del botón del claxon, asegúrese de desplegar primero el airbag de acuerdo con el procedimiento descrito a continuación. Si se produce alguna anomalía en el despliegue del airbag, póngase en contacto con el servicio técnico de TOYOTA MOTOR SALES, U.S.A., INC.

2. DESECHE EL CONJUNTO DEL BOTÓN DEL CLAXON (cuando esté instalado en el vehículo)

AVISO:

  • No utilice nunca el vehículo del cliente para desplegar el airbag cuando vaya a desechar el conjunto del botón del claxon.
  • Asegúrese de seguir el procedimiento siguiente para desplegar el airbag.

OBSERVACIÓN:

Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.

(a) Compruebe el funcionamiento de la SST.

SST: 09082-00700

ADVERTENCIA:

Al desplegar el airbag, utilice siempre la SST especificada:

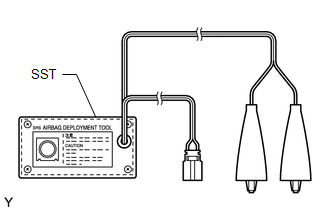

Herramienta para el despliegue del airbag del SRS

(1) Conecte la SST a la batería.

Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro al terminal negativo (-).

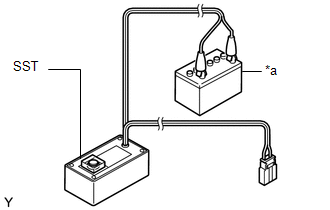

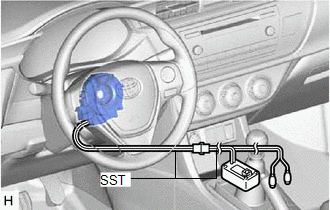

*a

Batería

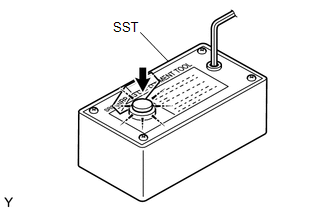

(2) Compruebe el funcionamiento de la SST.

Presione el interruptor de activación de la SST y compruebe si el LED del interruptor de activación de la SST se enciende.

ADVERTENCIA:

  • No conecte el conector amarillo de la SST al airbag.
  • Si se ilumina el LED sin pulsar el interruptor de activación, la SST está averiada. Sustituya el SST.

(3) Desconecte la SST de la batería.

(b) Consulte la sección Medidas de precaución.

Haga clic aquí

(c) Extraiga el conjunto del volante.

Haga clic aquí

(d) Extraiga la cubierta inferior de la columna de dirección.

Haga clic aquí

(e) Instale el conjunto del volante.

Haga clic aquí

(f) Desconecte el conector amarillo del airbag del subconjunto de cable espiral con sensor.

(1) Mueva el dispositivo de deslizamiento para liberar el bloqueo y, a continuación, desconecte el conector amarillo del airbag del subconjunto del cable espiral con sensor.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

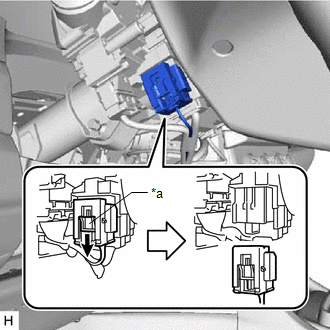

*a

Dispositivo de deslizamiento

(g) Instale el conjunto del botón del claxon.

Haga clic aquí

(h) Instale la SST.

ADVERTENCIA:

Verifique que no haya holgura en el conjunto del volante o en el conjunto del botón del claxon.

(1) Luego de conectar entre sí las siguientes SST, conéctelas al cable espiral con el subconjunto del sensor.

SST: 09082-00700

SST: 09082-00780

AVISO:

Para evitar dañar el conector o el mazo de cables de la SST, no cierre el bloqueo secundario del bloqueo doble.

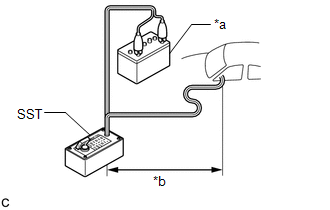

(2) Coloque la SST al menos a 10 m (32.8 pi.) de distancia de la ventana lateral delantera del vehículo.

*a

Batería

*b

10 m (32.8 pi.) o más

(3) Cierre todas las puertas y ventanillas del vehículo dejando suficiente espacio para el mazo de cables de la SST en la ventanilla delantera.

AVISO:

Tenga cuidado de no dañar el mazo de cables de la SST.

(4) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro al terminal negativo (-).

(i) Despliegue el airbag.

(1) Asegúrese de que no haya nadie dentro del vehículo ni en un radio de 10 m (32.8 pi.).

(2) Pulse el interruptor de activación de la SST para desplegar el airbag.

ADVERTENCIA:

  • Antes del despliegue, asegúrese de que no haya nadie cerca del vehículo.
  • El conjunto del botón del claxon se calienta mucho cuando se despliega el airbag, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad cuando manipule un conjunto del botón del claxon que tenga el airbag desplegado.
  • No aplique agua ni otros líquidos al conjunto del botón del claxon cuando el airbag se haya desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

OBSERVACIÓN:

El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.

3. DESECHE EL CONJUNTO DEL BOTÓN DEL CLAXON (cuando no esté instalado en el vehículo)

AVISO:

Asegúrese de seguir el procedimiento siguiente para desplegar el airbag.

OBSERVACIÓN:

Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.

(a) Compruebe el funcionamiento de la SST.

SST: 09082-00700

ADVERTENCIA:

Al desplegar el airbag, utilice siempre la SST especificada:

Herramienta para el despliegue del airbag del SRS

(1) Conecte la SST a la batería.

Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro al terminal negativo (-).

*a

Batería

(2) Compruebe el funcionamiento de la SST.

Presione el interruptor de activación de la SST y compruebe si el LED del interruptor de activación de la SST se enciende.

ADVERTENCIA:

  • No conecte el conector amarillo de la SST al airbag.
  • Si se ilumina el LED sin pulsar el interruptor de activación, la SST está averiada. Sustituya el SST.

(3) Desconecte la SST de la batería.

(b) Extraiga el conjunto del botón del claxon.

Haga clic aquí

ADVERTENCIA:

  • Antes de extraer el conjunto del botón del claxon, espere al menos 90 segundos después de colocar el interruptor de encendido en posición OFF y desconectar el cable del terminal negativo (-) de la batería.
  • Cuando guarde el conjunto del botón del claxon, mantenga el lado de despliegue del airbag hacia arriba.

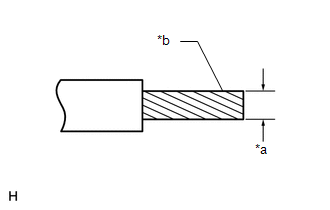

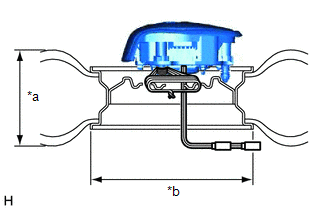

*a

Diámetro del cable

*b

Sección transversal descubierta del cable

(c) Utilice un cable trenzado para conectar el conjunto del botón del claxon a un conjunto de neumático y rueda que no se necesite.

Cable:

Área de corte transversal descubierta del cable

1.25 mm2 (0.0019 pulg.2) o más

ADVERTENCIA:

Si el cable es demasiado fino o se emplea otro medio para atar el conjunto del botón del claxon, podría romperse al desplegarse el airbag. Utilice siempre un cable para uso en vehículos con un área de corte transversal mínima de 1.25 mm2 (0.0019 pulg.2).

OBSERVACIÓN:

Para calcular el área de corte transversal descubierta del cable:

Área de corte transversal = 3.14 x (diámetro)2 / 4

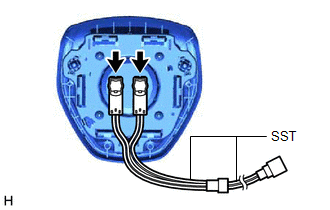

(1) Después de conectar entre sí las siguientes SST, conéctelas al conjunto del botón del claxon.

SST: 09082-00802

09082-10801

09082-30801

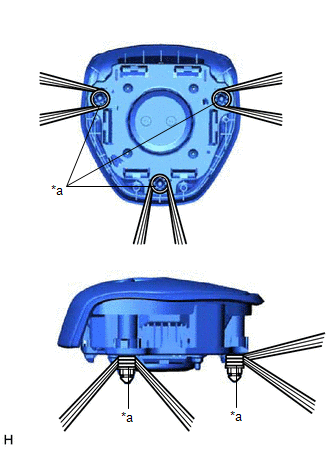

(2) Enrolle 3 cables al menos 2 vueltas alrededor de cada uno de los pasadores.

ADVERTENCIA:

  • Enrolle firmemente los cables alrededor de los pasadores de retención sin dejar holgura.
  • Asegúrese de que los cables estén bien tensos. Si el mazo de cables queda flojo, el conjunto del botón del claxon podría soltarse al inflarse el airbag.

*a

2 veces o más

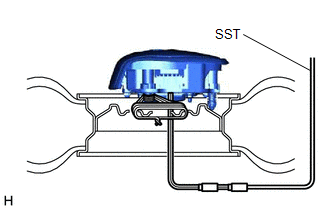

(3) Coloque el conjunto del botón del claxon, con el lado de despliegue del airbag hacia arriba, encima de un conjunto de neumático y rueda que no se necesite. Ate por separado los lados del conjunto del botón del claxon a la rueda a través de los orificios para las tuercas de cubo. Coloque el conector de la SST de forma que cuelgue hacia abajo a través del orificio del cubo de la rueda.

Tamaño mínimo del neumático:

Anchura

185 mm (7.28 pulg.)

Diámetro interior

360 mm (1.18 pi.)

ADVERTENCIA:

  • Asegúrese de que los cables estén bien tensos. Si el mazo de cables queda flojo, el conjunto del botón del claxon podría soltarse al inflarse el airbag.
  • Ate siempre el conjunto del botón del claxon con el lado de despliegue del airbag hacia arriba.

AVISO:

La llanta y el neumático pueden dañarse debido al despliegue del airbag, por lo que debe utilizar una llanta y un neumático que ya no necesite.

*a

Anchura

*b

Diámetro interior

(d) Instale la SST.

ADVERTENCIA:

Coloque el conjunto de neumático y rueda en una superficie nivelada.

(1) Conecte el conector de la SST.

SST: 09082-00700

AVISO:

Para evitar dañar el conector o el mazo de cables de la SST, no cierre el bloqueo secundario del bloqueo doble. Deje también cierta holgura para el mazo de cables de la SST dentro del volante.

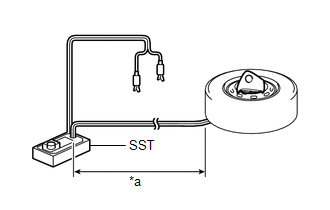

(2) Coloque la SST como mínimo a 10 m (32.8 pi.) del airbag atado a la rueda.

*a

10 m (32.8 pi.) o más

(e) Cubra el conjunto del botón del claxon con una caja de cartón.

(1) Cubra el conjunto del botón del claxon con una caja de cartón.

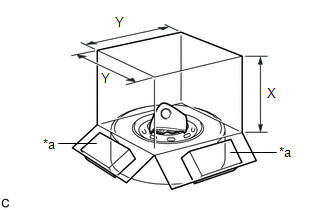

*a

Peso

(2) Coloque pesos encima de la caja de cartón en 4 posiciones distintas, con un peso total mínimo de 190 N (19 kg, 42.7 lb.).

Tamaño mínimo de la caja de cartón:

Debe superar las siguientes dimensiones

X

460 mm (1.51 pi.)

Y

650 mm (2.13 pi.)

AVISO:

  • Cuando la dimensión Y de la caja de cartón supera los diámetros de la rueda y el neumático a los que está atado el conjunto del botón del claxon, X debe tener la siguiente dimensión.

    X = 460 mm (1.51 pi.) + ancho del neumático

  • Si utiliza una caja de cartón de un tamaño menor que el especificado, es posible que se rompa por el golpe del despliegue del airbag.

(f) Cubra el conjunto del botón del claxon (con neumáticos).

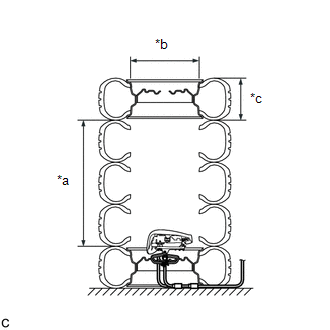

(1) Coloque como mínimo 3 neumáticos sin ruedas en el conjunto de neumático y rueda al que está atado el conjunto del botón del claxon.

*a

Neumáticos (3 o más)

*b

Diámetro interior

*c

Anchura

(2) Coloque un conjunto de neumático y rueda en la parte superior.

Tamaño mínimo del neumático:

Anchura

185 mm (7.28 pulg.)

Diámetro interior

360 mm (1.18 pi.)

ADVERTENCIA:

No utilice neumáticos con ruedas excepto en las partes superior e inferior.

AVISO:

  • Las ruedas y los neumáticos pueden dañarse debido al despliegue del airbag, por lo que debe utilizar ruedas y neumáticos que no necesite.
  • No coloque el conector de la SST debajo del neumático, ya que podría resultar dañado.

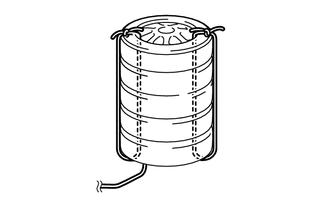

(3) Ate los neumáticos con los 2 cables.

ADVERTENCIA:

Asegúrese de que los cables estén bien tensos. La holgura de los cables provocará que los neumáticos se aflojen al desplegarse el airbag.

(g) Despliegue el airbag.

(1) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro al terminal negativo (-).

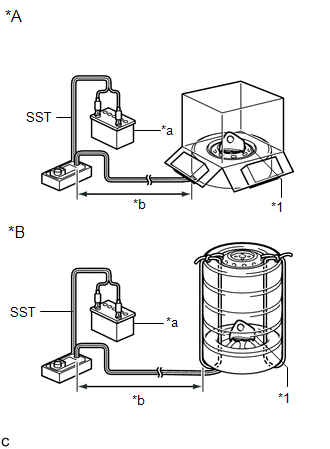

*A

Si utiliza una caja de cartón

*B

Utilice neumáticos

*1

Conjunto del botón del claxon

*a

Batería

*b

10 m (32.8 pi.) o más

(2) Asegúrese de que no haya nadie dentro de un radio de 10 m (32.8 pi.) de la rueda a la que está atado el conjunto del botón del claxon.

(3) Pulse el interruptor de activación de la SST para desplegar el airbag.

ADVERTENCIA:

Antes del despliegue, asegúrese de que no haya nadie cerca del airbag.

OBSERVACIÓN:

El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.

(h) Deseche el conjunto del botón del claxon.

ADVERTENCIA:

  • El conjunto del botón del claxon se calienta mucho cuando se despliega el airbag, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad cuando manipule un conjunto del botón del claxon que tenga el airbag desplegado.
  • No aplique agua ni otros líquidos al conjunto del botón del claxon cuando el airbag se haya desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

(1) Extraiga el conjunto del botón del claxon del conjunto de neumático y rueda.

(2) Coloque el conjunto del botón del claxon en una bolsa de plástico, ate bien la bolsa y deséchelo de acuerdo con la normativa local.
