Toyota Corolla Manual de Taller: Diagrama Del Sistema

DIAGRAMA DEL SISTEMA

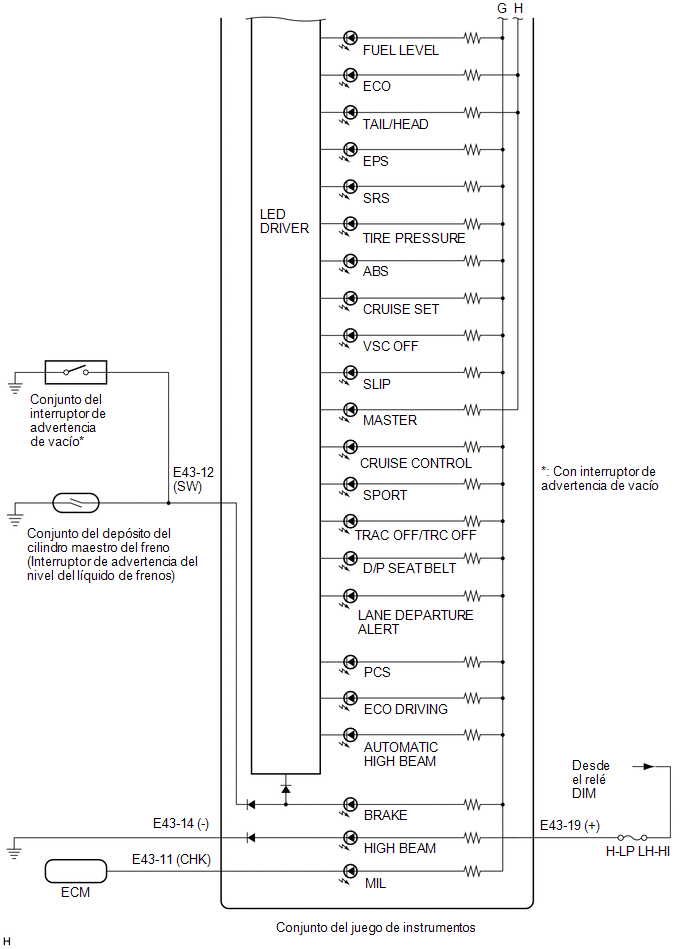

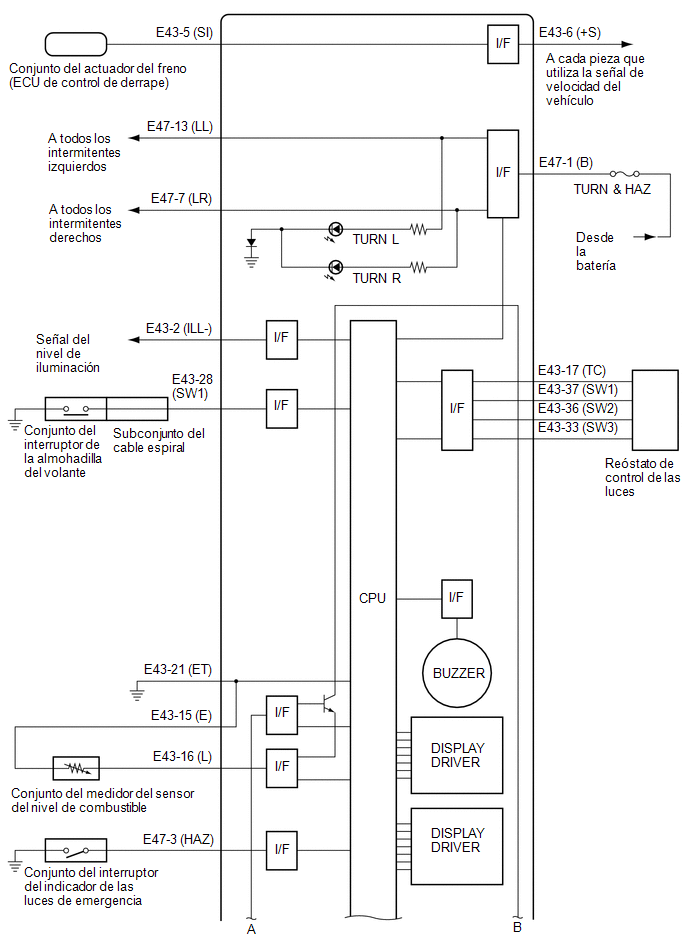

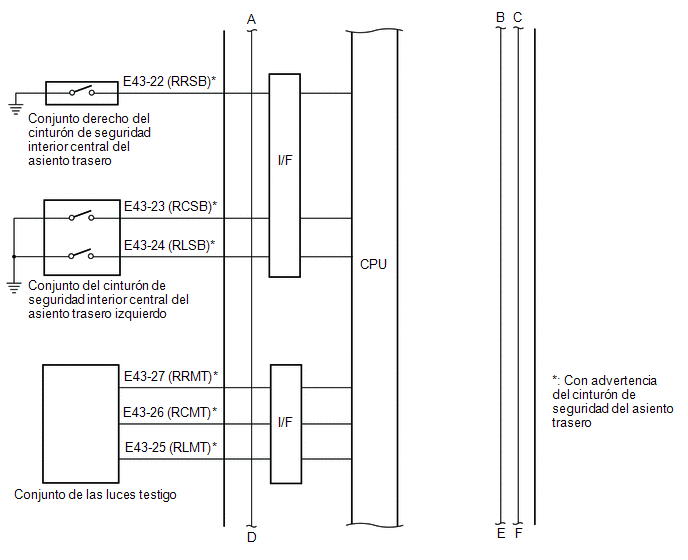

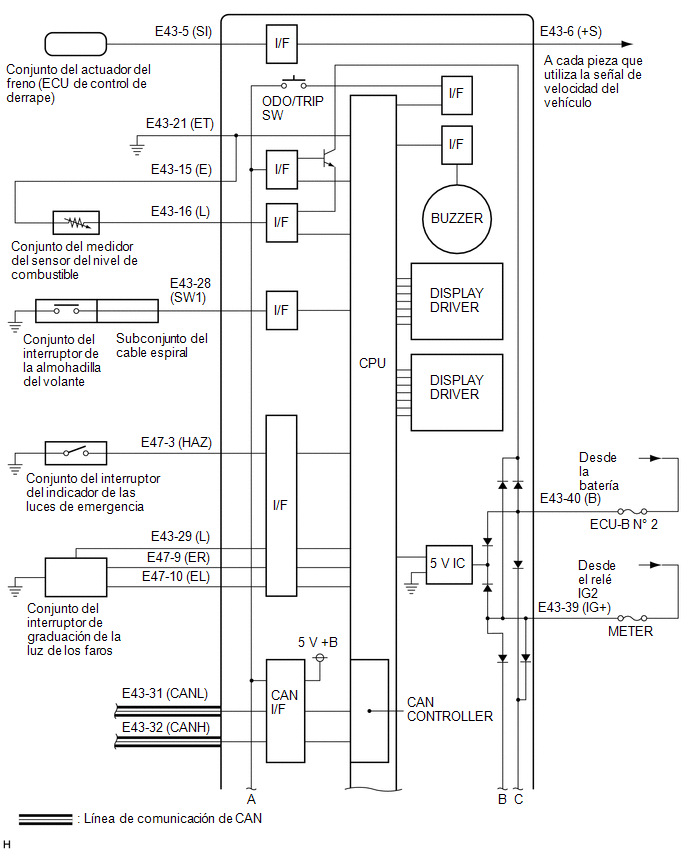

Conjunto del juego de instrumentos (pantalla de información múltiple (pantalla segmentada))

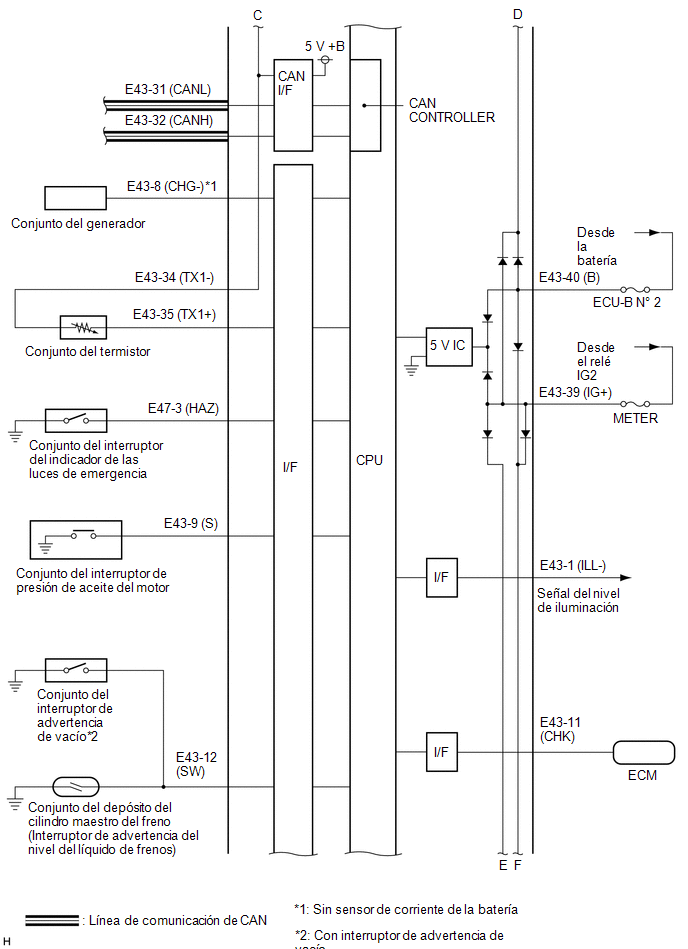

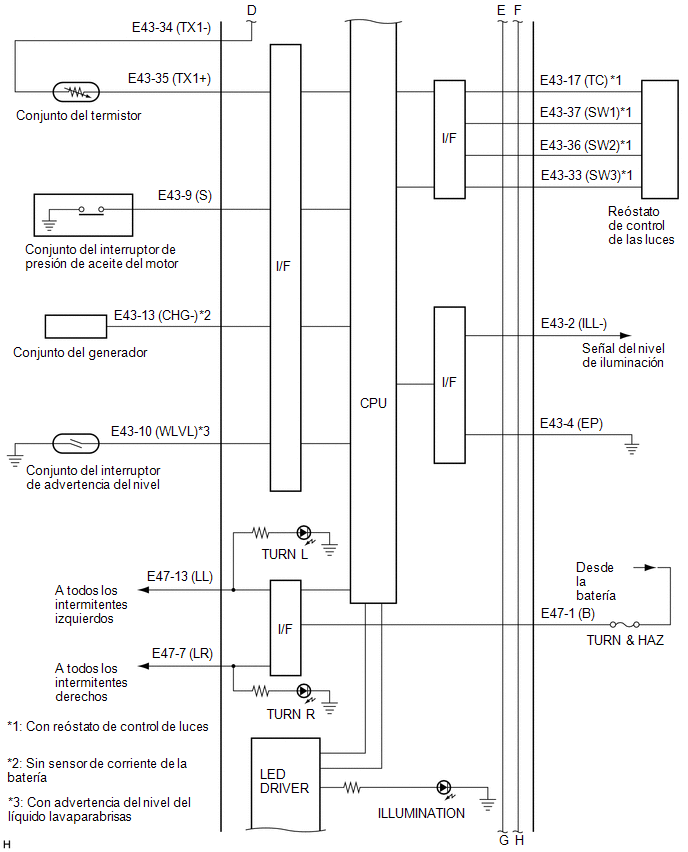

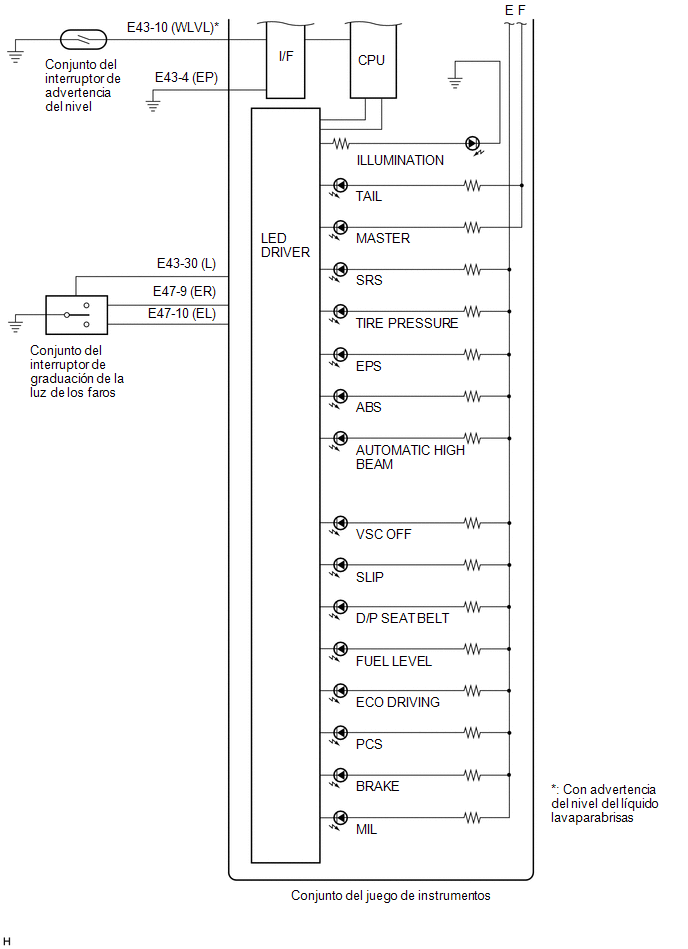

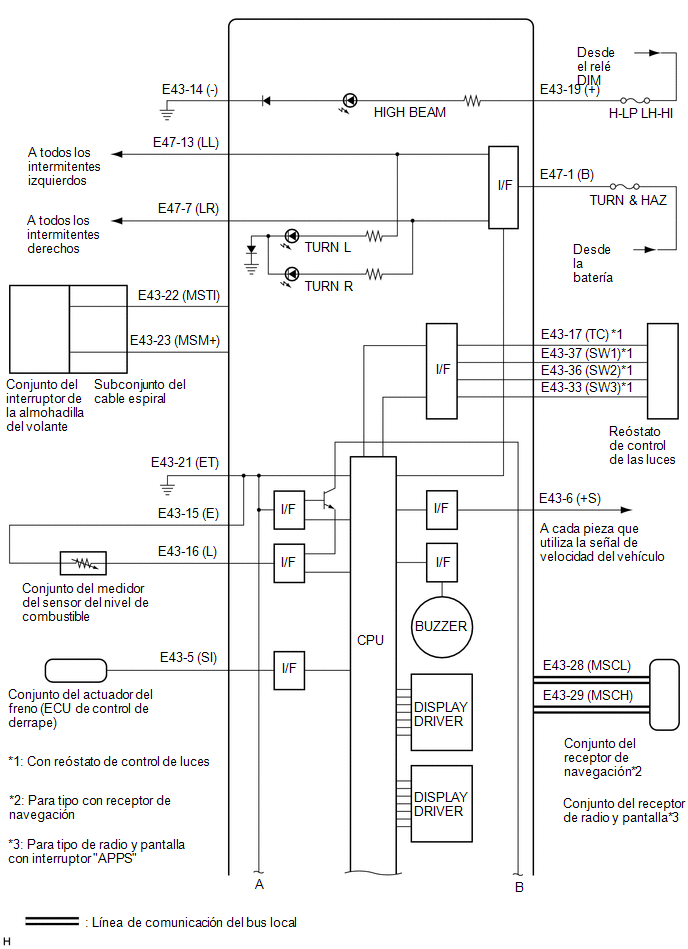

Conjunto del juego de instrumentos (pantalla de información múltiple (pantalla de puntos))

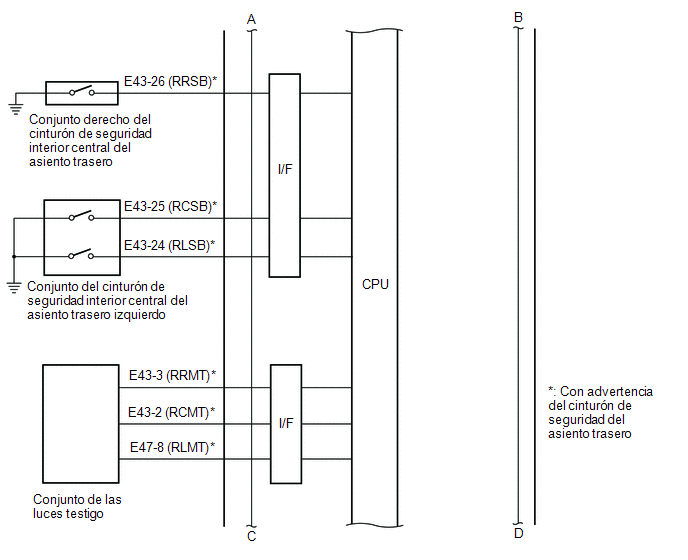

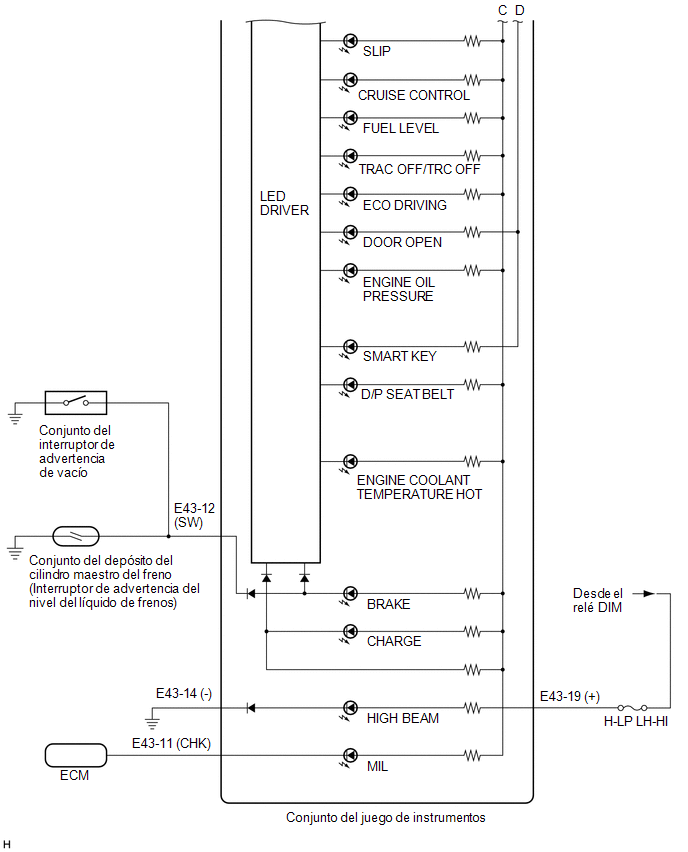

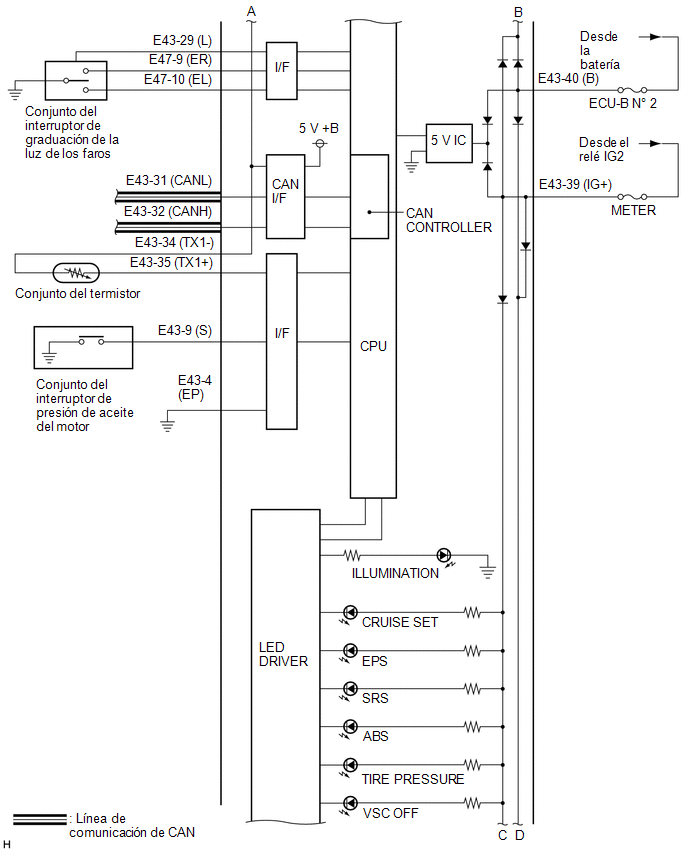

Conjunto del juego de instrumentos (modelos con pantalla de información múltiple (color))
